1027574 ИБП 450-550 кВА (2x225 - 2x275 кВА)83
Редакция E Руководство пользователя по установке
7 Инструкции по эксплуатации ИБП
В данном разделе описывается эксплуатация ИБП.
NOTE
Прежде чем включать ИБП убедитесь, что все задачи по установке выполнены и
квалифицированный обслуживающий персонал выполнил ввод в эксплуатацию. В ходе
предварительного пуска проверяются все электрические соединения, правильность
установки и работы системы.
Прежде чем использовать какие-либо элементы управления, внимательно прочитайте
этот раздел руководства, чтобы ознакомиться с эксплуатацией ИБП.
При первом
запуске ИБП сообщает о возможности работы от аккумулятора в течение двух
минут. После 24-часовой зарядки ИБП проводит автоматическое тестирование
аккумулятора и отображает правильное время работы от аккумулятора.
7.1 Элементы управления и индикаторы ИБП
Описанные в данном разделе элементы управления и индикаторы используются для управления
и мониторинга работы ИБП. На Рис.7-1 показаны элементы управления и индикаторы ИБП.

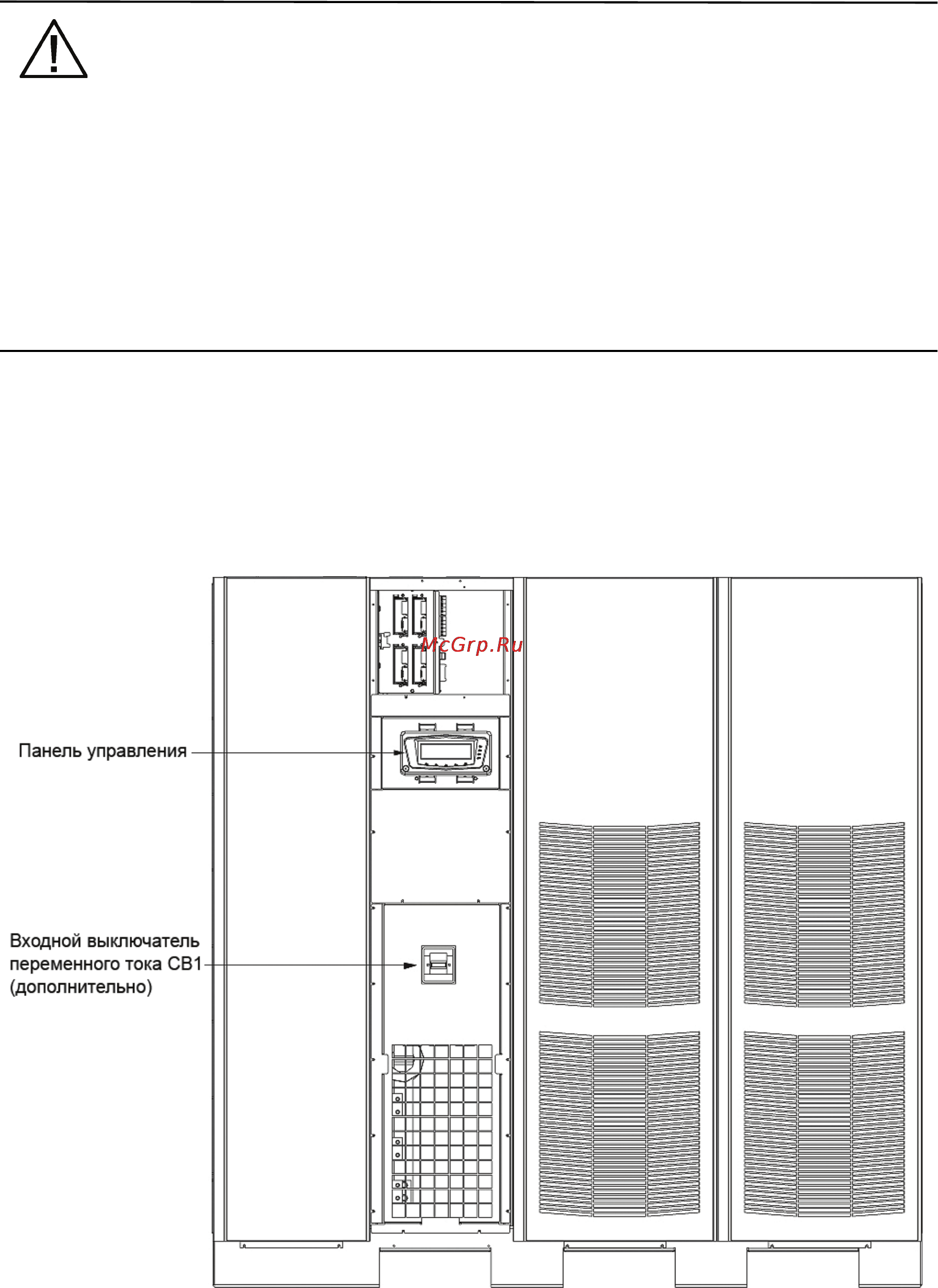

Рис. 7-1. Элементы управления и индикаторы ИБП Eaton 9395 450-550 кВА
