Eaton Powerware 9395 450-550 кВА [71/161] Режим байпаса

1027574 ИБП 450-550 кВА (2x225 - 2x275 кВА)63

Редакция E Руководство пользователя по установке

6.2.3 Режим байпаса

ИБП автоматически переключается в режим байпаса при обнаружении перегрузки, сбоя в

нагрузке или внутреннего сбоя. Источник байпаса напрямую подает на нагрузку питание сети

переменного тока. На Рис.6-3 показан путь прохождения электричества через систему ИБП при

работе в режиме байпаса.

CAUTION

Пока ИБП находится в режиме байпаса, критическая нагрузка не защищается.

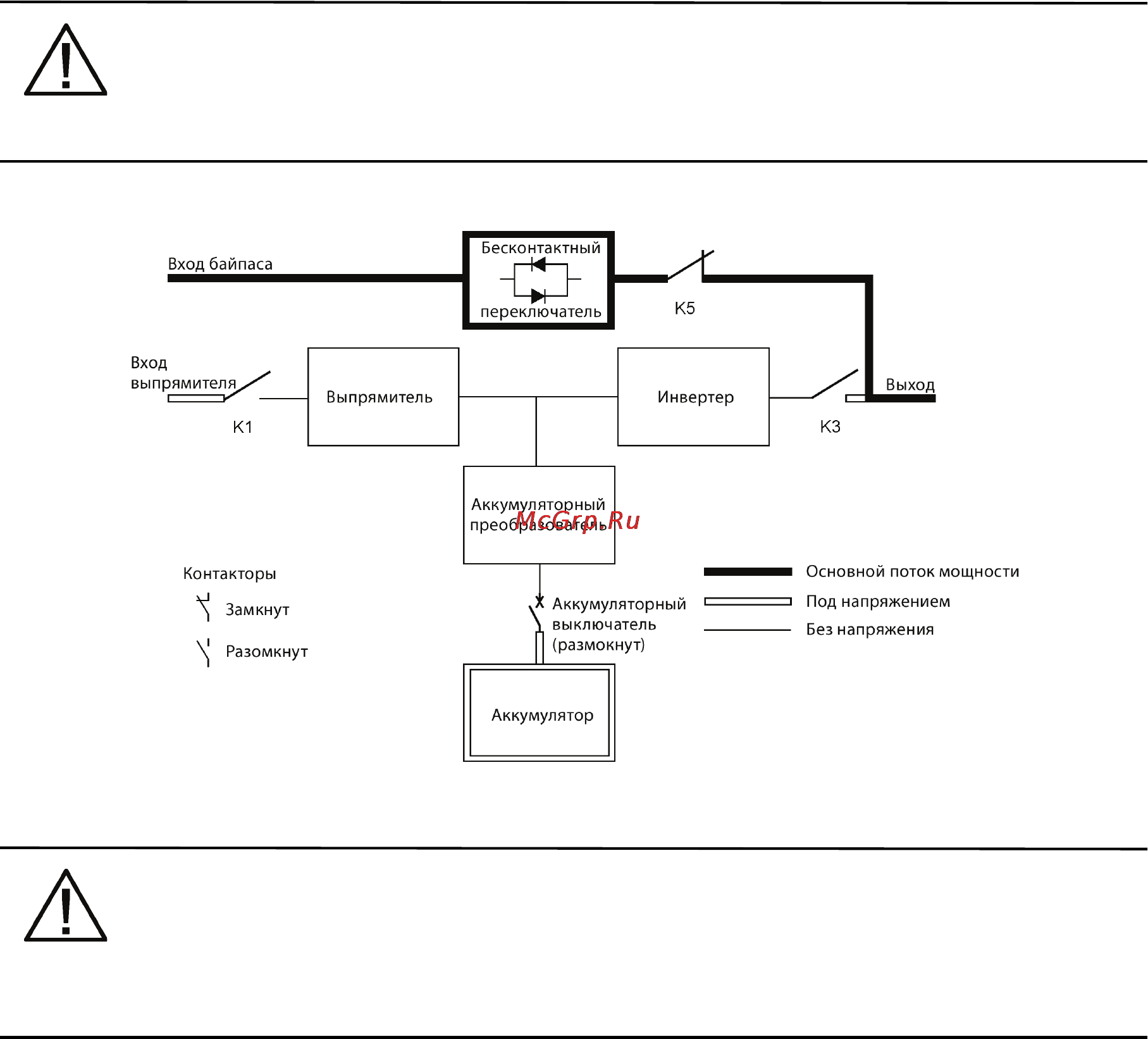

Рис. 6-3. Путь прохождения тока через ИБП в режиме байпаса

NOTE

Система ИБП в конфигурации IOM не оснащена входом байпаса, статическим

переключателем и защитным контактором (K5).

В режиме байпаса питание на выходе системы обеспечивается напрямую от трехфазной сети

переменного тока, подключенной ко входу системы. При работе в данном режиме питание на

выходе системы не защищено от колебаний напряжения или частоты или перебоев

энергоснабжения. В режиме байпаса питание, подаваемое на нагрузку, проходит определенную

фильтрацию

и очистку от пиковых импульсов, однако активного преобразования не выполняется,

и аккумуляторы не используются.

Внутренний байпас состоит из твердотельного однопереходного тринистора (SCR), статического

переключателя (SSW) и защитного контактора К5. Статический переключатель представляет

собой устройство непрерывного режима работы, используемое всегда, когда инвертор не

способен подавать питание на прилагаемую нагрузку. Статический переключатель подключен

последовательно

с защитным контактором, а вместе они подключены параллельно с

выпрямителем и инвертором. Будучи электронным устройством, статический выключатель

включается сразу же для приема нагрузки с инвертора, в то время как выходной контактор

инвертора К3 размыкается для изолирования инвертора. Защитный контактор является

нормально-замкнутым, и всегда готов поддержать статический переключатель, если только

входной

источник байпаса не станет недоступен.
