журнал активных событий и может быть добавлено в журнал истории событий. Сообщения

делятся на четыре категории: тревоги, уведомления, состояние и команды.

В верхней строке ЖК-дисплея прокручиваются все активные уведомления и тревоги. Если

система нуждается во вмешательстве, верхняя строка дисплея при прокручивании мигает.

Некоторые уведомления и тревоги могут сопровождаться звуковым сигналом

. Для

выключения звукового сигнала нажмите любую кнопку на панели управления один раз.

7.2.3 Использование ЖК-дисплея и кнопок

ЖК-дисплей и панель управления позволяют оператору взаимодействовать с системой ИБП. На

Рис.7-3 показаны области дисплея, рассматриваемые в последующих разделах.

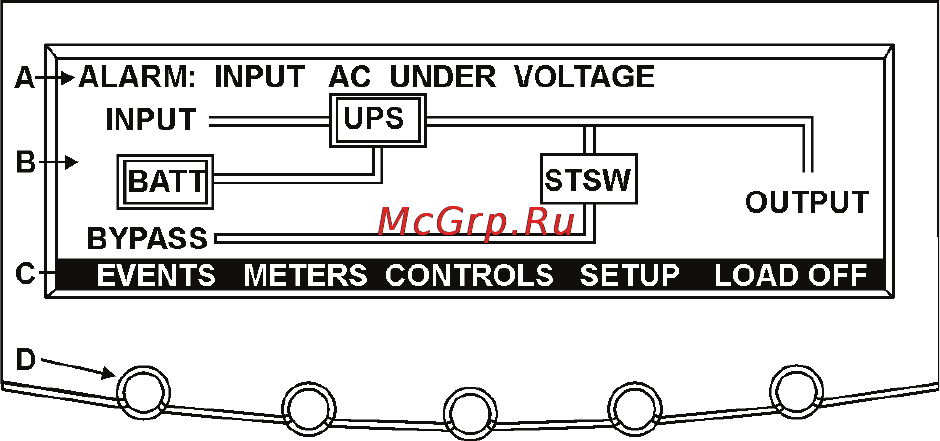

Рис. 7-3. компоненты ЖК-дисплея

A - область состояния ИБП автоматически прокручивает номер модели Eaton Corporation,

текущее время и дату, активные тревоги, активные уведомления, процент нагрузки и время

работы от аккумулятора ИБП. Если система нуждается

во вмешательстве, верхняя строка

дисплея при прокручивании мигает. Некоторые уведомления и тревоги могут сопровождаться

звуковым сигналом. Для выключения звукового сигнала нажмите любую кнопку на панели

управления один раз. На рисунке показано типичное сообщение тревоги. Для получения

дополнительной информации о тревогах и уведомлениях см. Разд. 7.2.2.

B - область информации содержит сведения о состоянии

и работе ИБП.

C - панель меню содержит названия доступных экранов. Для выбора экрана нажмите кнопку под

необходимым экраном.

D - работа кнопок навигации зависит от отображаемого экрана. Используйте кнопки для выбора

экранов меню или просмотра доступных экранов. Показанные над кнопками команды

обозначают функции кнопок.

Вы можете использовать ЖК-дисплей и кнопки

для следующего:

• Просмотр журнала событий ИБП (тревоги, уведомления и команды) (см. Разд. 7.2.6)

• Мониторинг работы ИБП (см. Разд. 7.2.6)

• Задание параметров ИБП (см. Разд. 7.2.6)

• Управление работой ИБП (см. Разд. 7.2.7 и Разд. 7.2.8)

Приблизительно через 30 минут экран дисплея выключается. Для восстановления экрана

нажмите любую кнопку один раз.

7.2.4 Использование меню

Панель меню ИБП позволяет отображать сведения в области информации, помогая проводить

мониторинг и управлять работой ИБП. В Табл.7-2 показана базовая структура меню.
