96 ИБП 450-550 кВА (2x225 - 2x275 кВА) 1027574
Руководство пользователя по установке Редакция E
Табл. 7-3: Отображение меню
7.2.7 Экран System Status (Состояние системы) и элементы
управления
Нажмите кнопку CONTROLS (Управление) на панели главного меню для отображения экрана
System Status (Состояние системы). На этом экране доступны команды переключения на
нормальный режим работы и на байпас, управления зарядным устройством, включения и
выключения UPM, а также снятия нагрузки. Кроме того, на этом экране отображается текущее
состояние ИБП, указывается в состоянии сервисного байпаса или
байпаса находится ИБП, а
также отображается состояние UPM и зарядного устройства аккумулятора. На Рис.7-5 показан
экран System Status (Состояние системы).
При помощи кнопок и на панели меню System Status (Состояние системы) выделите
необходимый экран команд, затем нажмите кнопку CONTROLS (Управление) для отображения
экрана меню команд.
В Табл.7-4 показаны типовые сообщения экрана System Status (Состояние системы),
отображающиеся во время работы
ИБП.
В Табл.7-5 описываются функции управления и даются инструкции по отображению и
применению экранов меню команд.
Для получения дополнительной информации об управлении системой см. Разд. 7.3.

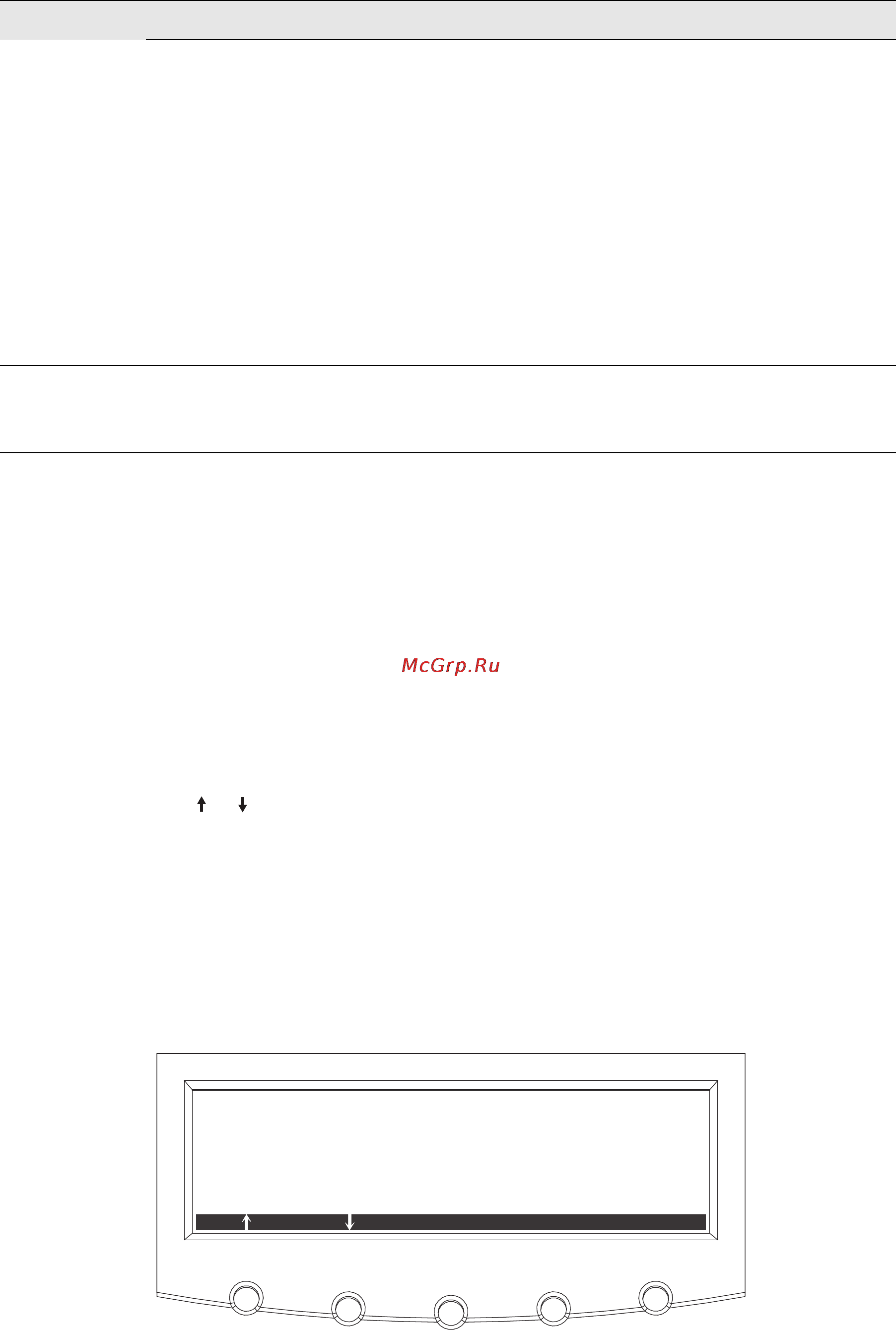

Рис. 7-5. Типовой экран System Status (Состояние системы)
VMMS UPM
Redundancy
(Избыточность
UPM VMMS)
На экране VMMS UPM Redundancy (Избыточность UPM
VMMS) задается количество UPM, которые должны
оставаться активными для сохранения избыточности.
Выберите VMMS UPM REDUNDANCY (Избыточность
UPM VMMS) на экране Module Management System Setup
(
Настройка системы управления модулями) для
отображения экрана VMMS UPM Redundancy
(Избыточность UPM VMMS). Выставьте количество UPM
при помощи кнопок со стрелками вверх и вниз. Нажмите
SAVE (Сохранить) или ABORT (Отменить). После
выполнения действия отображается экран Module
Management System Setup (Настройка системы
управления модулями).
Controls
(Управление
)
Для получения дополнительной информации см. Разд.
7.2.7.
Функция Подфункция Инструкции
MAINTENANCE BYPASS
BYPASS
UPM: OFFLINE
SHUTDOWN:
AVAILABLE:
OFF:
SYSTEM STATUS
CONTROLS ESC
FFOREGRAHC:
UPS
