1027574 ИБП 450-550 кВА (2x225 - 2x275 кВА)119
Редакция E Руководство пользователя по установке
2. Переключитесь из нормального режима в режим байпаса согласно инструкциям в Разд.
7.3.11.
Прежде чем переходить к следующему шагу, обязательно убедитесь в выполнении
переключения.
3. Переведите выключатель S10 из положения ИБП (II) в положение байпаса (I).
4. Выполните процедуру LOAD OFF (Отключение нагрузки), описанную в Разд. 7.3.28.
5. Переведите выключатель выпрямителя в положение ВЫКЛ для отключения входа
выпрямителя от ИБП
.
6. Переведите выключатель статического байпаса в положение ВЫКЛ для отключения входа
байпаса от ИБП.

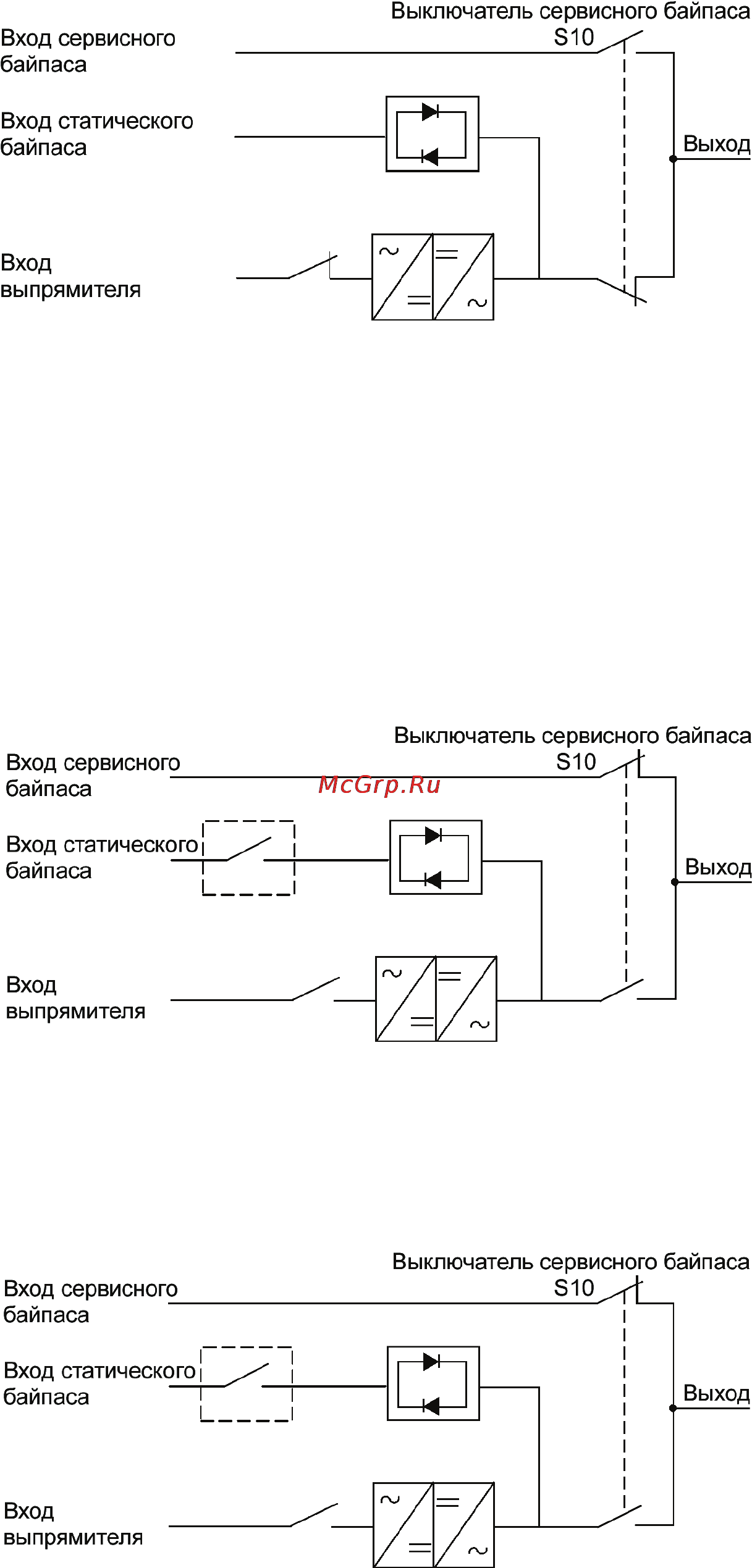

Теперь ИБП находится в режиме механического байпаса. См. ниже:
Переключите ИБП из режима механического байпаса в нормальный режим
Ниже описана процедура возврата ИБП в нормальный режим.
1. Сначала следует выполнить следующее:
2. Переведите выключатель выпрямителя в положение ВКЛ для подключения входа
выпрямителя к ИБП.
