118 ИБП 450-550 кВА (2x225 - 2x275 кВА) 1027574
Руководство пользователя по установке Редакция E
Использование выключателя REPO:
1. Нажмите кнопку выключателя REPO.
Входной, выходной контакторы, а также защитный контактор байпаса размыкаются,
выключатель или выключатель аккумулятора срабатывает, и модуль питания немедленно
выключается без запроса подтверждения.
CAUTION
Не пытайтесь повторно включить систему после отключения нагрузки, пока причина
выключения не будет обнаружена и устранена.
2. Для повторного включения ИБП после нажатия кнопки REPO верните выключатель REPO в
исходное положение и следуйте инструкциям, описанным в Разд. 7.3.1 или в Разд. 7.3.2.
7.3.30 Использование переключателя механического байпаса
Применение встроенного переключателя механического байпаса (MBS) разрешено только
обученному персоналу, знакомому с работой и функциями ИБП. Полная монтажная схема ИБП с
переключателем MBS представлена в разделе руководства, посвященном установке.
NOTE
Встроенный механический байпас и статический байпас должны получать питание из
одного источника.

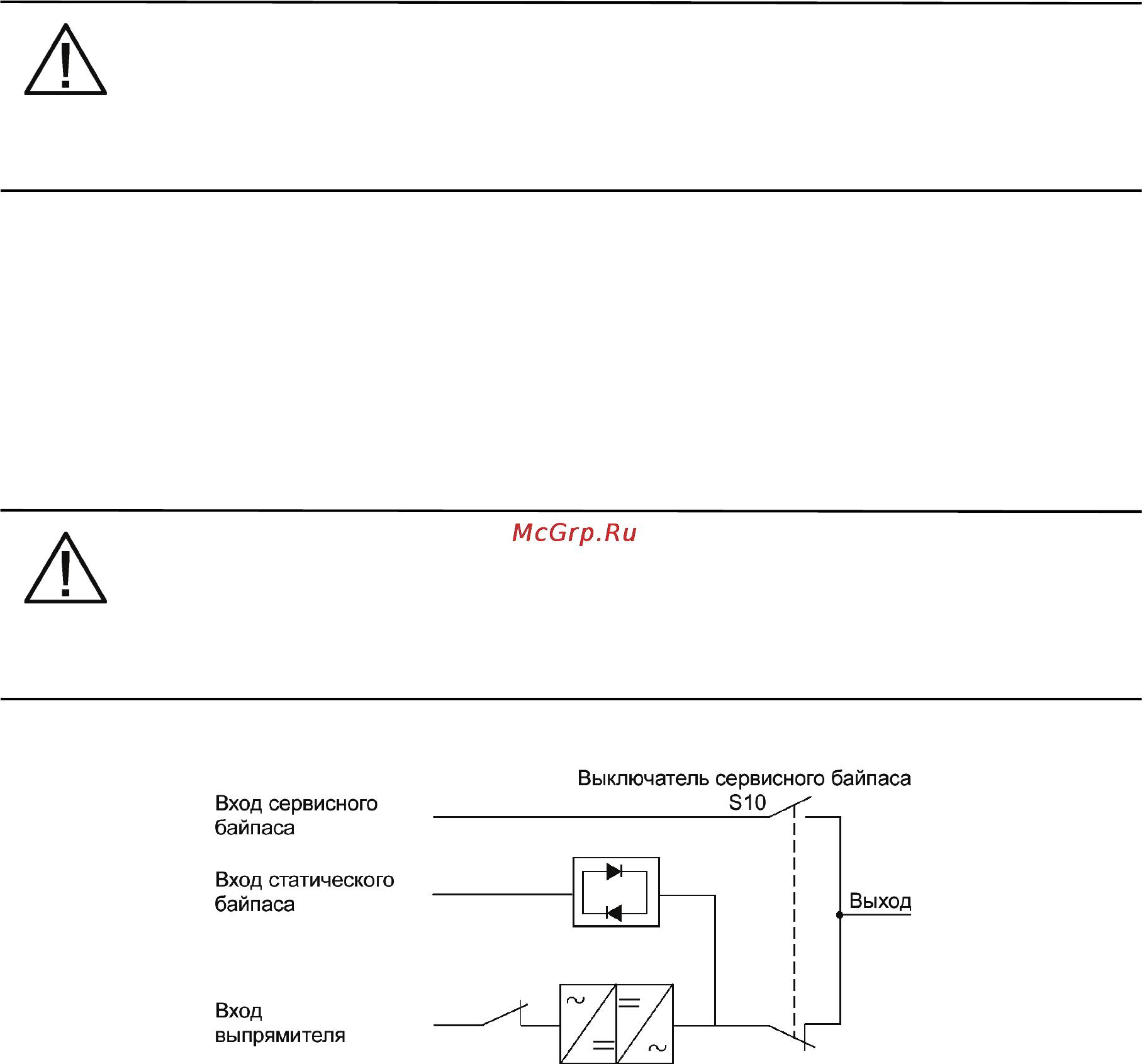

Figure 18-7. Нормальное расположение переключателей MBS и выключателя
выпрямителя (должен находиться в проводке объекта)
Переключите ИБП из нормального режима в режим механического байпаса
Ниже описана процедура переключения ИБП в режим механического байпаса.
1. Сначала следует выполнить следующее:
