7.1.1 Панель управления

Панель управления используется для настройки, управления и мониторинга работы ИБП.

Описание функций панели управления ИБП приведено в Разд. 7.2.

7.1.2 Выключатели

Дополнительный выключатель (CB1) используется для управления входом переменного тока на

выпрямитель ИБП. CB1 имеет три положения: ON (Вкл.), OFF (Выкл.) и ñðàáàòûâàíèå. Прежде

чем прерыватель можно будет установить в положение ON (Вкл.) из положения ñðàáàòûâàíèˇ,

его необходимо установить в положение OFF (Выкл.).

7.2 Использование панели управления

В последующих разделах описывается панель управления ИБП, включая элементы управления

и индикаторы, а также мониторинг работы ИБП. Панель управления (см. Рис. 7-2) расположена

на передней дверце ИБП.

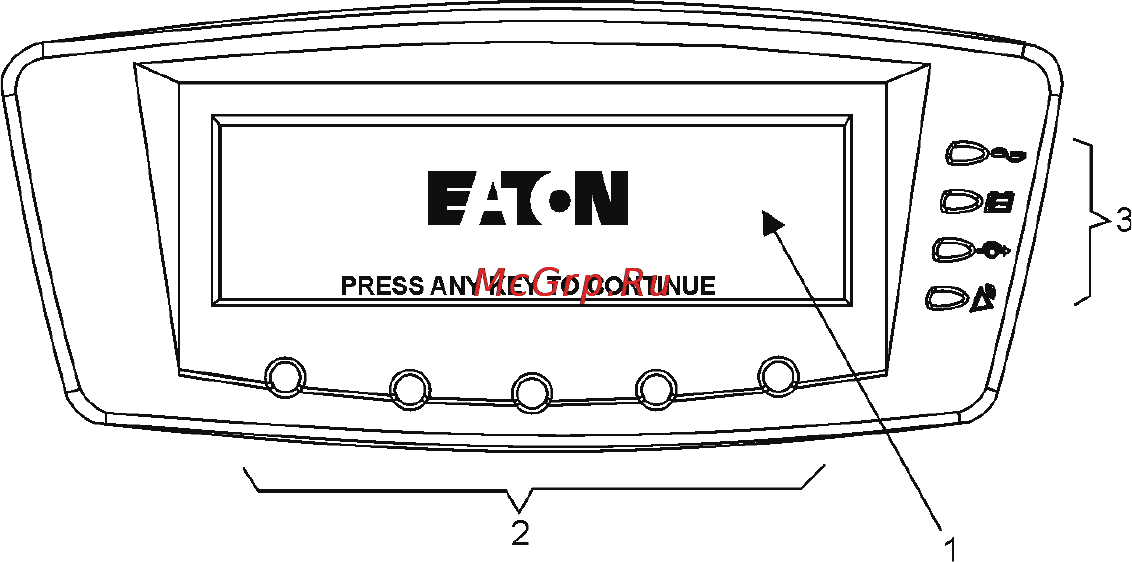

Рис. 7-2. Панель управления ИБП

Панель управления состоит из следующих элементов:

• Жидкокристаллический дисплей (ЖК-дисплей) (1)

• Горизонтальный ряд кнопочных выключателей (2)

• Вертикальный ряд индикаторов состояния (3). См. Разд

. 7.2.1.

В последующих разделах описывается применение панели управления ИБП для мониторинга

ИБП. Инструкции по применению средств управления см. в Разд. 7.3.

После включения питания устройства на экране отображается "Eaton", как показано на рис.

Рис.7-2. Для перехода к главному меню и экрану мнемосхемы нажмите любую кнопку панели

управления.

7.2.1 Индикаторы состояния

Расположенные в правой части панели управления четыре символа являются индикаторами

состояния. Они представляют собой цветные светодиоды (СИД) и используются совместно со

звуковым сигнализатором для информирования о рабочем состоянии ИБП. В Табл.7-1

приведены индикаторы состояния и дается их описание.
