46 ИБП 450-550 кВА (2x225 - 2x275 кВА) 1027574
Руководство пользователя по установке Редакция E

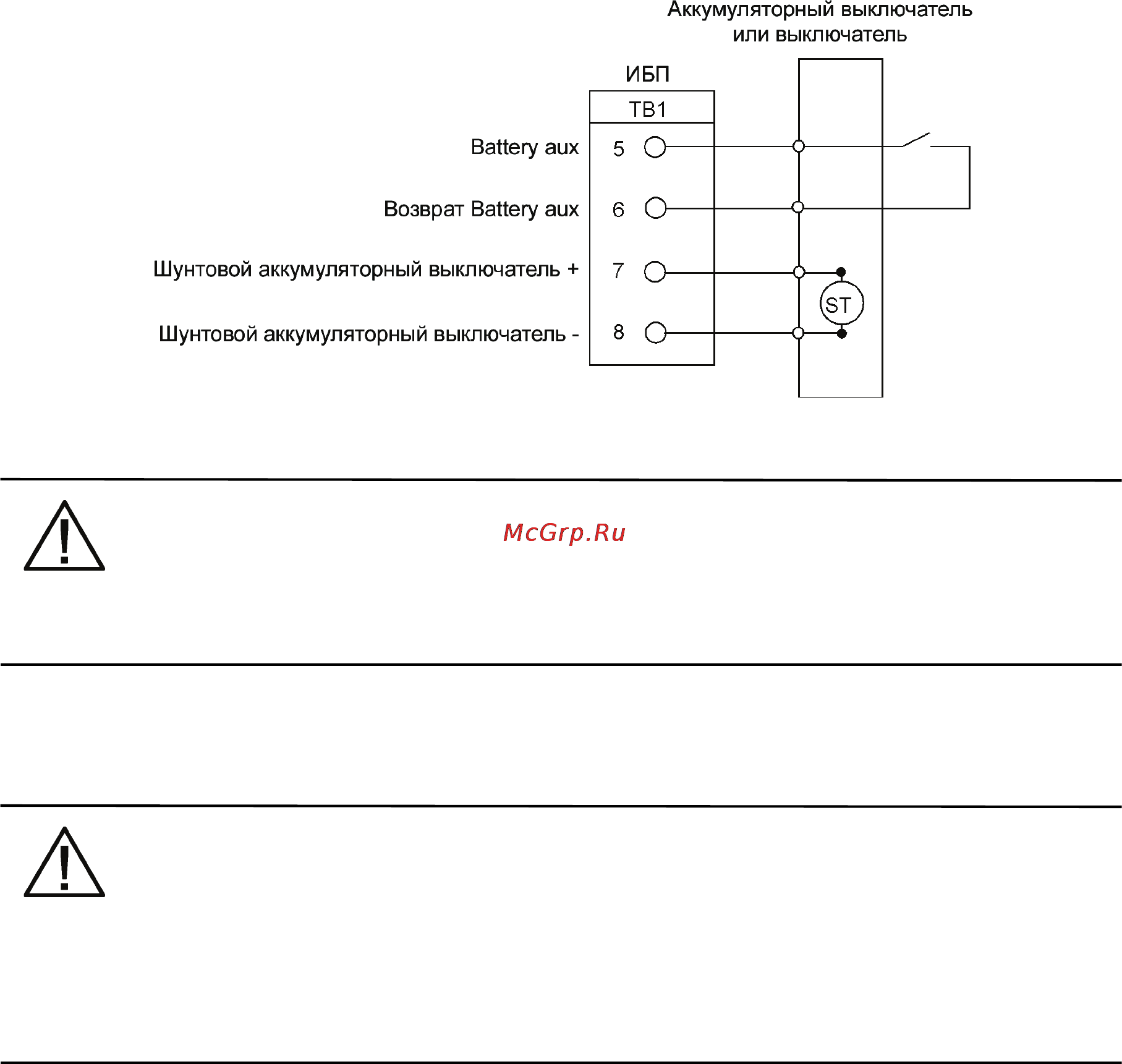

Рис. 4-14. Типовое подключение интерфейса аккумулятора
NOTE
Толщина вспомогательной проводки Battery Aux и Battery Shunt trip постоянного тока
должна составлять минимум 1,5 мм
2
.
4.7.3 Соединения X-Slot
NOTE
Телефонная линия и линия LAN для применения с картами X-Slot в комплект поставки не
входят.
При подключении внутренней проводки к клеммам X-Slot провода следует пропускать
через внутренний вырез коммуникационного разъема X-Slot.
Для установки и настройки карты X-Slot обращайтесь в компанию Eaton.
Подключение проводки:
1. Установите телефонную линию и линию LAN, если они еще не установлены.
2. Если еще не сделано, выкрутите один верхний и два нижних винта, используемые для
крепления левой передней панели ИБП (см. Рис.4-2 на стр.31). Поднимите панель вверх
,
чтобы снять ее с кронштейна, расположенного в верхней части шкафа.
3. Снимите вводные пластины интерфейсной проводки шкафа ИБП и просверлите/пробейте в
них отверстия (см. Рис.4-4 на стр.35).
4. Установите на место вводные пластины.
5. Проведите и подключите линию LAN, телефонную линию и другие кабели к
соответствующим картам X-Slot. Расположение X-Slot см. на Рис.4-11 на
стр.42 и Рис. 4-15.
6. После подключения всей проводки установите на место переднюю панель, снятую в ходе
предыдущих шагов, и закрепите при помощи имеющихся винтов.
7. Инструкции по эксплуатации приведены в руководстве, входящем в комплект поставки карты
X-Slot.
