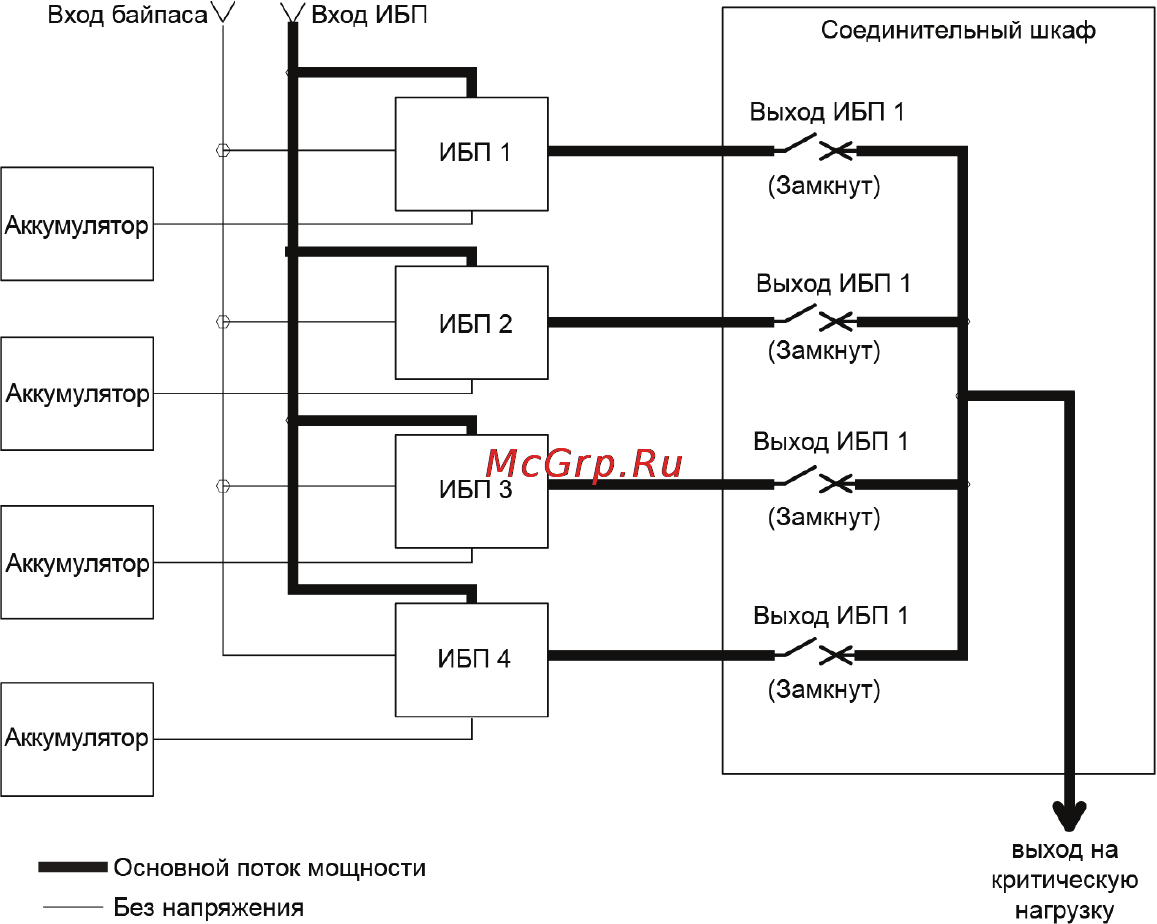

Рис. 6-11. Путь прохождения тока через ИБП в нормальном режиме - распределенный

байпас

Если в сети питания происходит сбой, либо сетевые параметры выходят за допустимые

пределы, ИБП автоматически переключаются в режим работы от аккумулятора для обеспечения

беспрерывного питания подключенной критической нагрузки. При восстановлении сетевого

питания ИБП возвращаются в нормальный режим работы.

Если на

ИБП возникает перегрузка, либо они становятся недоступными, система с

распределенным байпасом переключается в режим байпаса. Система с распределенным

байпасом автоматически возвращается в нормальный режим при устранении перегрузки и при

возврате работы системы к допустимым параметрам.

6.4.3 Режим байпаса – разветвленный байпас

В режиме байпаса питание на выходе системы обеспечивается напрямую от трехфазной сети

переменного тока, подключенной ко входу байпаса. При работе в данном режиме питание на

выходе системы не защищено от колебаний, пиков или перебоев. В режиме байпаса резервное

питание от аккумулятора недоступно.

Система с распределенным байпасом автоматически переключается в режим байпаса

при

обнаружении перегрузки системы ИБП или сбоя в нагрузке.

Если один из ИБП становится недоступным, система с распределенным байпасом выполняет

динамический расчет избыточности для определения возможности питания нагрузки с

использованием оставшихся модулей ИБП. Если мощность достаточна для питания нагрузки,

система не переключается в режим байпаса.

На Рис.6-12 показан путь прохождения

электроэнергии через параллельную систему при

использовании режима байпаса.
