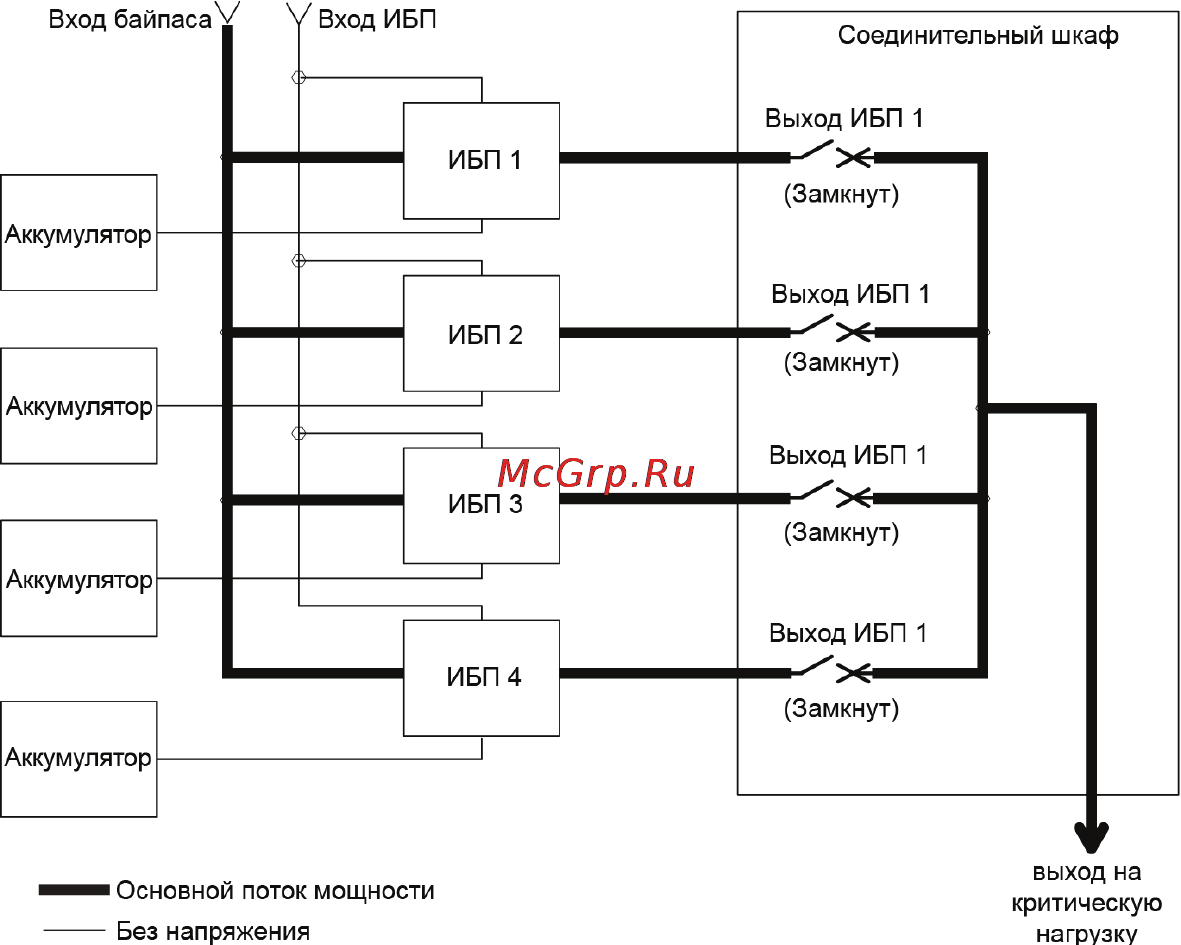

Рис. 6-12. Путь прохождения тока через ИБП в режиме байпаса - распределенный байпас
В системе с распределенным байпасом каждый модуль ИБП работает аналогично единичным
ИБП, однако с параллельным подключением друг к другу. Питание нагрузки, подключенной к
байпасу, обеспечивается через вход байпаса одного, двух или трех модулей ИБП (в зависимости
от конфигурации системы) через
внутренние бесконтактные переключатели. Если один модуль
отключается, питание нагрузки обеспечивают оставшиеся модули. Питание для нагрузки
поставляется до тех пор, пока имеется достаточное количество модулей, в противном случае
нагрузка переключается на сервисный байпас или выключается.
Систему с распределенным байпасом можно переводить из нормального режима в режим
байпаса вручную. Кроме того, если модули
ИБП не справляются с питанием критической
нагрузки, переход системы разветвленного байпаса в режим байпаса выполняется
автоматически. Если система с распределенным байпасом переходит в режим байпаса из
нормального режима вследствие колебаний напряжения на выходе, система с распределенным
байпасом будет предпринимать попытки возврата в нормальный режим (до трех попыток за 10
минут). После
трех попыток переключения, либо при возникновении перегрузки, питание
фиксируется в режиме байпаса и для переключения в нормальный режим потребуется
вмешательство оператора.
Режим байпаса является нормальным режимом работы, а не состоянием тревоги. Тем не менее,
если система с распределенным байпасом не может вернуться в нормальный режим после
автоматического перехода в режим байпаса
, регистрируется состояние тревоги.
Байпас также может использоваться в том случае, если ИБП или UPM, участвующие в системе,
нужно отключить для проведения ремонта или обслуживания.
При параллельной избыточной схеме (N+1) цепи байпаса в каждом ИБП работают для питания
нагрузок, подключенных к байпасу. Если ИБП работают в НОРМАЛЬНОМ режиме, и один из ИБП
выходит
из режима работы, остальные ИБП не переключаются в режим байпаса, пока они
обеспечивают достаточную мощность для питания нагрузки.
При параллельной схеме с повышением мощности (N+0) если один из ИБП отключается и
переходит в режим байпаса, остальные ИБП также переходят в этот режим, если мощности
остальных ИБП недостаточно для питания нагрузки.
