Eaton Powerware 9395 450-550 кВА [73/161] Режим работы от аккумулятора
![Eaton Powerware 9395 450-550 кВА [73/161] Режим работы от аккумулятора](/views2/1065405/page73/bg49.png)
1027574 ИБП 450-550 кВА (2x225 - 2x275 кВА)65
Редакция E Руководство пользователя по установке

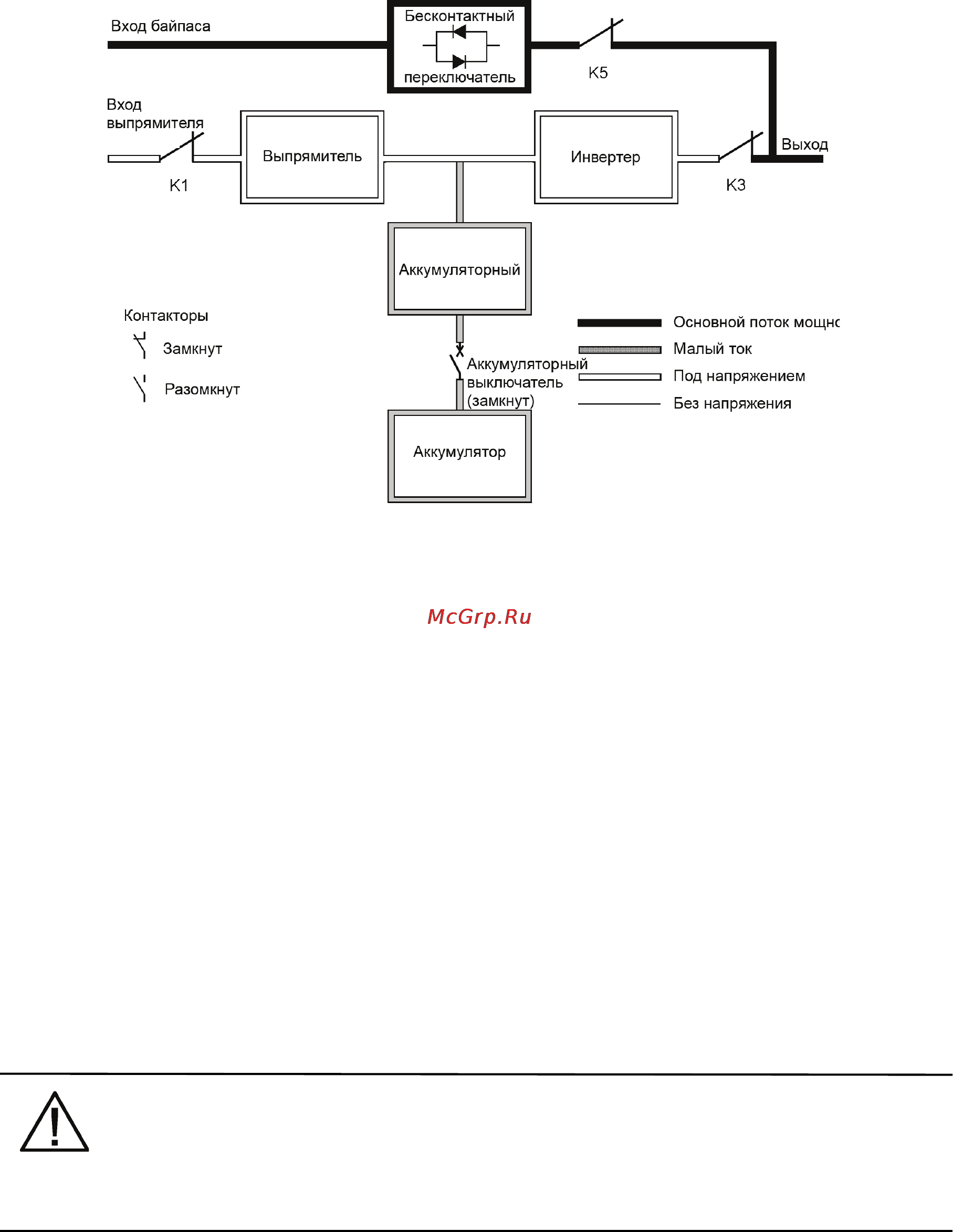

Рис. 6-4. Путь прохождения тока через ИБП в режиме Energy Saver System
(Энергосбережение)
Если питание байпаса выходит за пределы заданного напряжения или частоты, система
переходит в режим работы от аккумулятора и затем в нормальный режим, при этом нагрузка
принимается инвертором. Стандартное время перехода составляет 2 мс, что позволяет не
прерывать питание нагрузки, запитанной от системы.
Все переключения выполняются путем
перехода в режим работы от аккумулятора перед возвратом в нормальный режим.
Режим Energy Saver System (Энергосбережение) является нормальным режимом работы, а не
состоянием тревоги. При работе ИБП в данном режиме на переднем дисплее отображается
сообщение NORMAL (НОРМАЛЬНО).
6.2.6 Режим работы от аккумулятора
Устройство ИБП переходит в режим работы от аккумулятора автоматически при возникновении
сбоя в сети питания, либо если сетевые параметры выходят за установленные пределы. В
режиме работы от аккумулятора аварийное питание постоянного тока поступает от аккумулятора
и преобразуется инвертором в выходной ток с регулируемым напряжением.
На Рис.6-5 показан путь прохождения электроэнергии через
систему ИБП при использовании
режима работы от аккумуляторов.
NOTE
Система ИБП в конфигурации IOM не оснащена входом байпаса, статическим
переключателем и защитным контактором (K5).
