48 ИБП 450-550 кВА (2x225 - 2x275 кВА) 1027574

Руководство пользователя по установке Редакция E

4.8 Установка удаленного выключателя EPO

NOTE

Это должен быть специализированный выключатель, не соединенный с какими-либо

другими цепями.

Данная процедура предназначена для установки удаленного выключателя EPO компании

Eaton. При установке выключателя от другого производителя используйте данную

процедуру только в качестве общих рекомендаций.

Удаленный выключатель EPO используется при аварийных ситуациях для дистанционного

выключения ИБП и питания критической нагрузки. Удаленный выключатель EPO показан на

Рис.4-16.

1. Надежно установите удаленный выключатель EPO. Рекомендуется устанавливать

выключатель на консоли оператора или недалеко от выходной двери. Габариты корпуса и

расположение выбиваемых заглушек см. на Рис.3-6 на стр. 17.

2. Убедитесь в том, что система ИБП отключена, и все источники питания изолированы. См. Гл.

17: “Инструкции по эксплуатации ИБП” для ознакомления с инструкциями по выключению.

3. Выкрутите один верхний винт и два нижних винта, используемые для крепления

центральной передней панели ИБП (см. Рис.4-2 на стр.31). Поднимите панель вверх, чтобы

снять ее

с кронштейна, расположенного в верхней части шкафа.

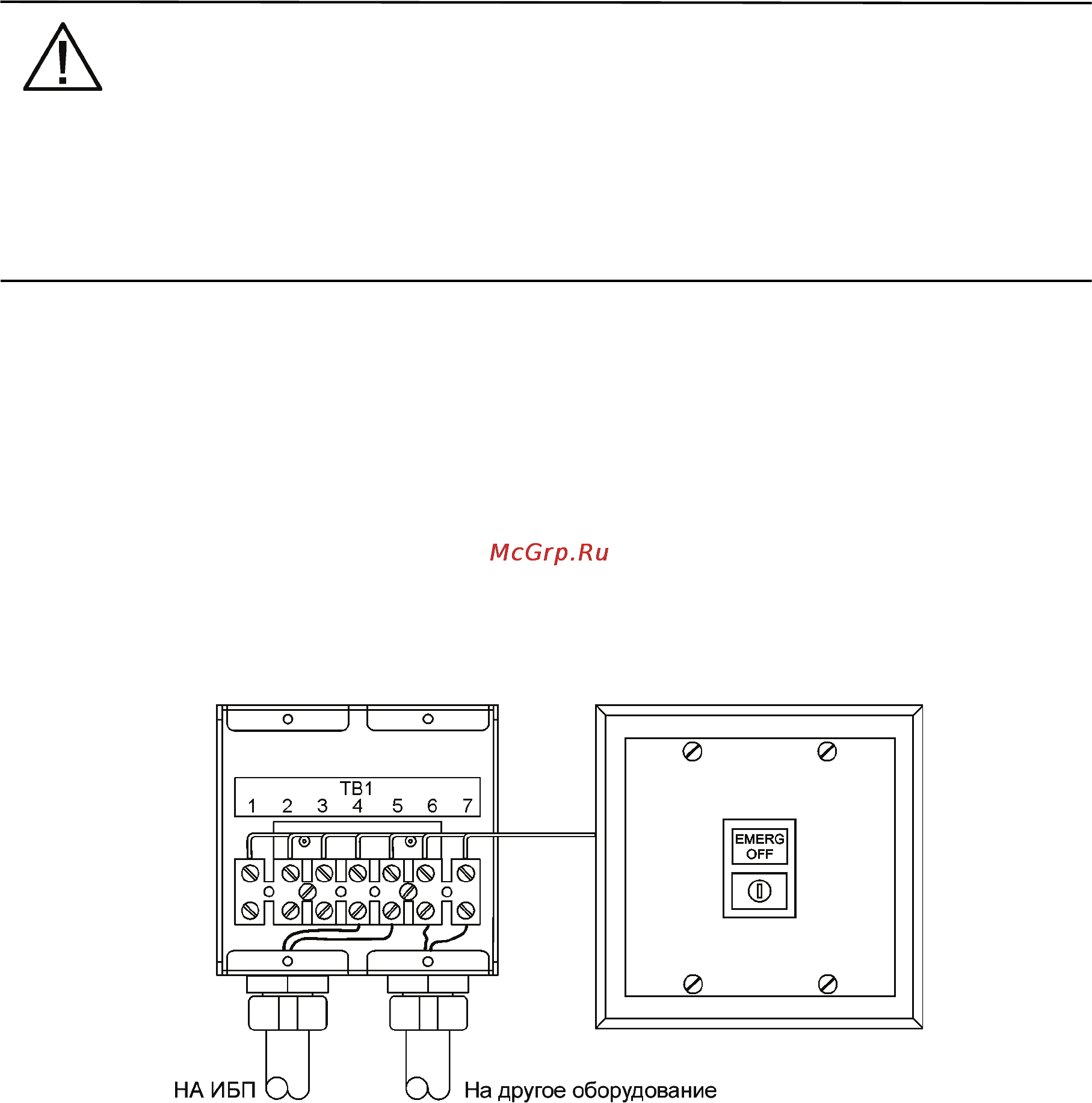

Рис. 4-16. Удаленный выключатель EPO

4. Для доступа к клеммным блокам TB1, TB2 и вводным пластинам интерфейсной проводки

выкрутите винты крепления защитной панели и снимите эту панель. Панель находится

справа от коммуникационных разъемов X-Slot (см. Рис.4-11 на стр. 42).

5. Снимите вводные пластины интерфейсной проводки шкафа ИБП и просверлите/пробейте в

них отверстия (см. Рис.4-4 на стр.35).

6. Установите на место вводные пластины.

7. Расположение соответствующих клемм, а также требования по проводке и ее подключению

см. в Табл.4-1 на стр. 45, а также Рис. 4-11 - Рис.4-13.

8. Проложите и подключите проводку как показано на Табл.4-2 и Рис. 4-17.

9. Если нормально-замкнутый удаленный выключатель EPO не подключен

к TB1 в шкафу ИБП,

соедините выводы 1 и 2 на TB1 перемычкой.
