1027574 ИБП 450-550 кВА (2x225 - 2x275 кВА)49
Редакция E Руководство пользователя по установке
Табл. 4-2: Подключение проводки удаленного EPO

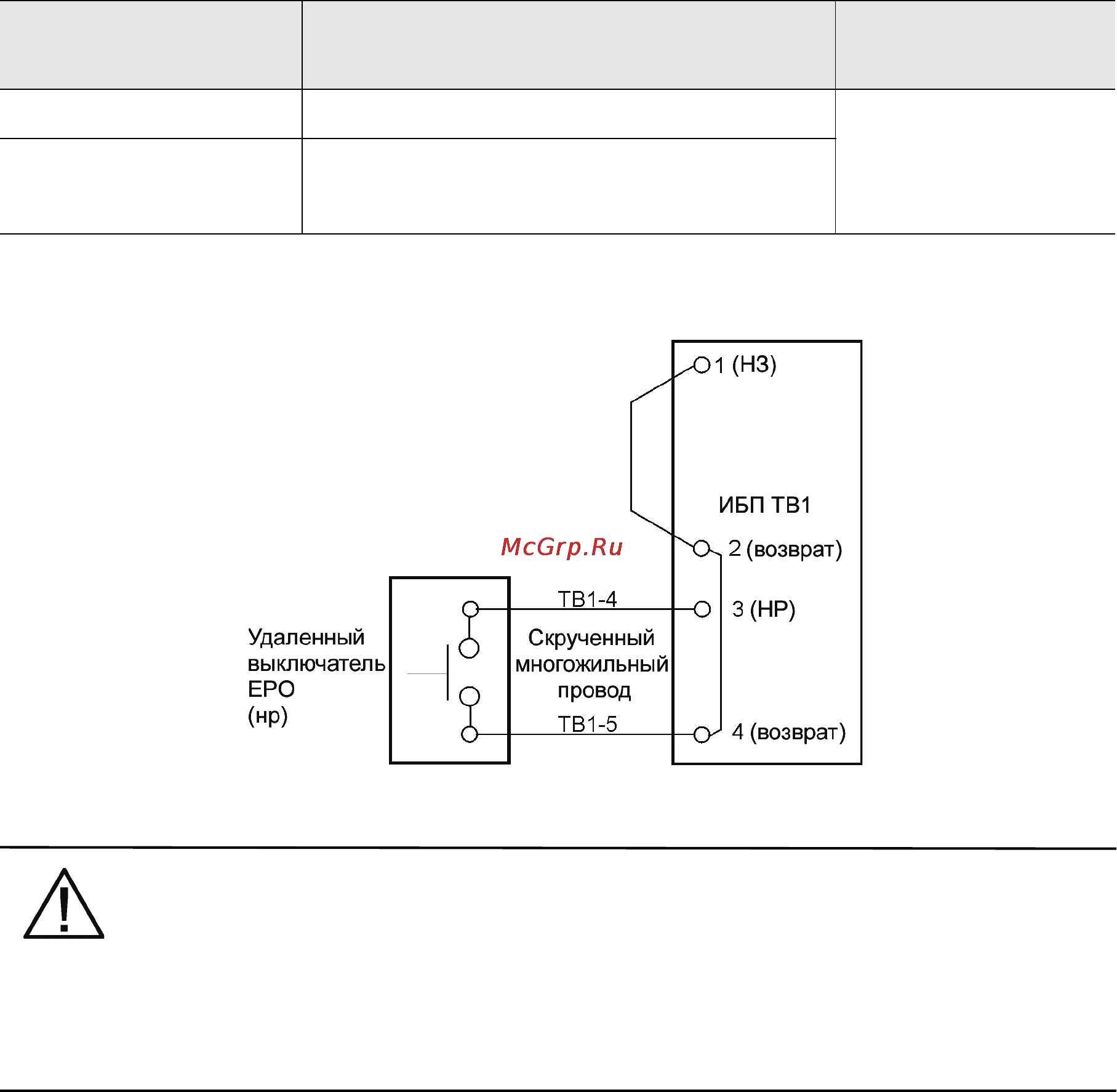

Рис. 4-17. Проводка нормально-разомкнутого удаленного выключателя EPO
NOTE
Номинальные характеристики удаленного выключателя EPO составляют 24 В
постоянного тока, мин. 1 А.
Нормально-разомкнутые и нормально-замкнутые возвратные клеммы удаленного EPO
расположены на клеммной плате раздельно, но при этом соединены.
10. При установке нескольких удаленных выключателей EPO, подключайте дополнительные
выключатели параллельно к первому выключателю EPO.
11. Если необходимо, подключите проводку удаленного выключателя EPO к выключающей цепи
защитных устройств. Нормально-разомкнутый (НР) контакт находится между клеммами 6 и 7
удаленного выключателя EPO (где применимо), как показано на Рис.4-16. Проводка
удаленного
выключателя EPO должна подключаться согласно электротехническим правилам
и нормам.
12. После подключения проводки установите на место защитную панель и закрепите ее при
помощи винтов.
13. Установите на место центральную переднюю панель, снятую в ходе предыдущих шагов, и
закрепите ее при помощи имеющихся винтов.
Рис. 4-18 и Рис.4-19 представлены альтернативные способы подключения удаленного
выключателя EPO
с использованием выключателя от стороннего производителя.
От удаленного
выключателя EPO
К интерфейсным клеммам клиента
Клеммный щиток TB1 в шкафу ИБП
Примечания
TB1-4 TB1-3 Скрученный
многожильный
провод (2)
0,75 мм
2
2,5 мм
2
TB1-5 TB1-4
