50 ИБП 450-550 кВА (2x225 - 2x275 кВА) 1027574
Руководство пользователя по установке Редакция E

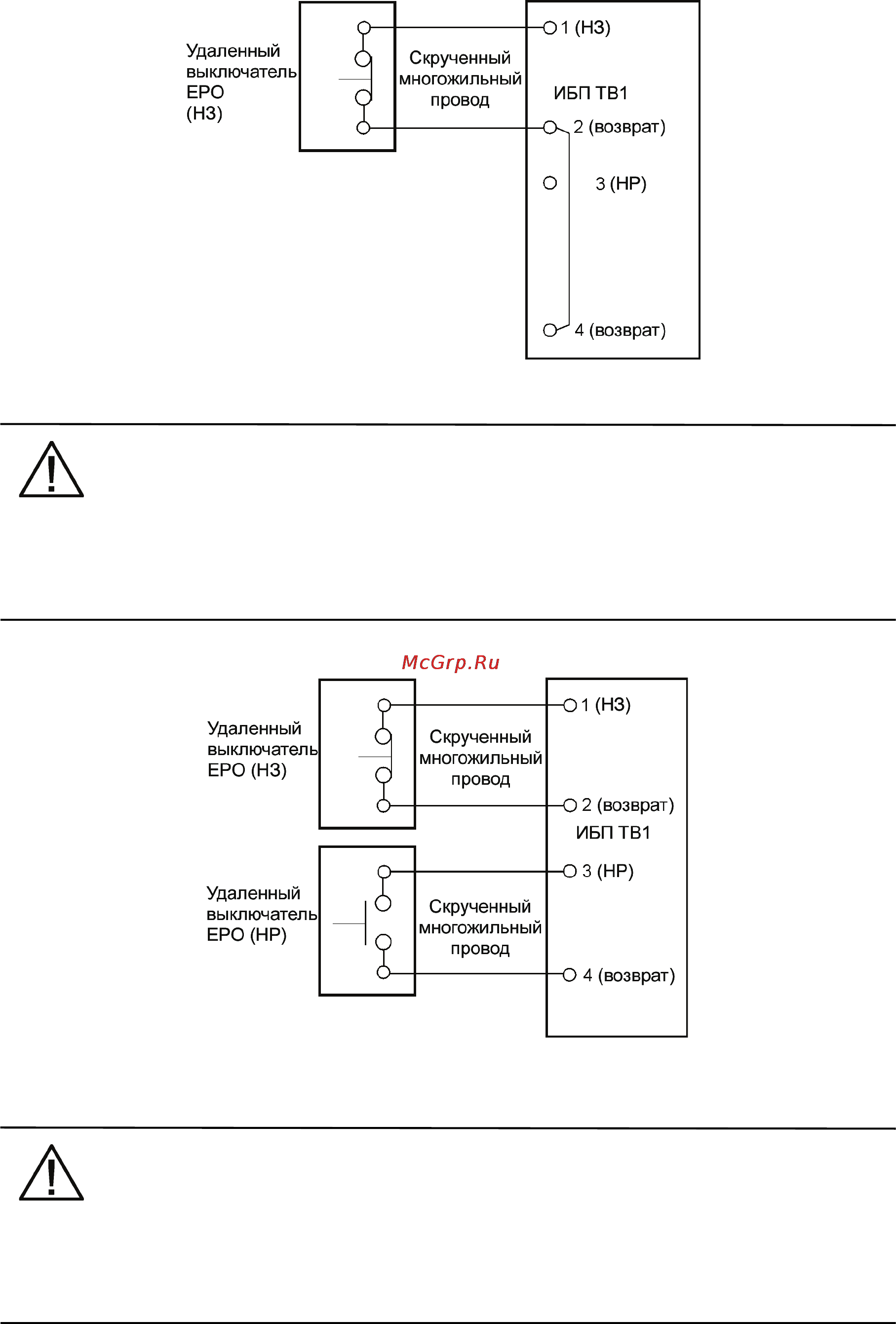

Рис. 4-18. Проводка нормально-замкнутого удаленного выключателя EPO
NOTE
Номинальные характеристики удаленного выключателя EPO составляют 24 В
постоянного тока, мин. 1 А.
Нормально-разомкнутые и нормально-замкнутые возвратные клеммы удаленного EPO
расположены на клеммной плате раздельно, но при этом соединены.
Рис. 4-19. Подключение нормально-замкнутого и нормально-разомкнутого удаленного
выключателя EPO
NOTE
Номинальные характеристики удаленного выключателя EPO составляют 24 В
постоянного тока, мин. 1 А.
Нормально-разомкнутые и нормально-замкнутые возвратные клеммы удаленного EPO
расположены на клеммной плате раздельно, но при этом соединены.
