6.4.4 Режим байпаса – разветвленный байпас

Модули ИБП переходят в режим работы от аккумулятора автоматически при возникновении сбоя

в сети питания, либо если сетевые параметры выходят за установленные пределы. В режиме

работы от аккумулятора аккумулятор используется для обеспечения аварийного питания

постоянным током, который преобразуется в переменный ток с помощью инвертора.

На Рис.6-13 показан путь прохождения электроэнергии через

систему с распределенным

байпасом при использовании режима работы от аккумулятора.

При использовании режима работы от аккумулятора ИБП подают звуковой сигнал, загораются

индикаторные лампы на передней панели (System Normal, On Battery), и запись о событии

добавляется в историю аварийных событий. По мере разряда аккумулятора преобразователь и

инвертор постоянно выполняют подстройку для обеспечения стабильного питания нагрузки.

ИБП

остаются в этом рабочем режиме до момента, пока мощность на входе выпрямителя остается в

допустимом диапазоне напряжения или частоты.

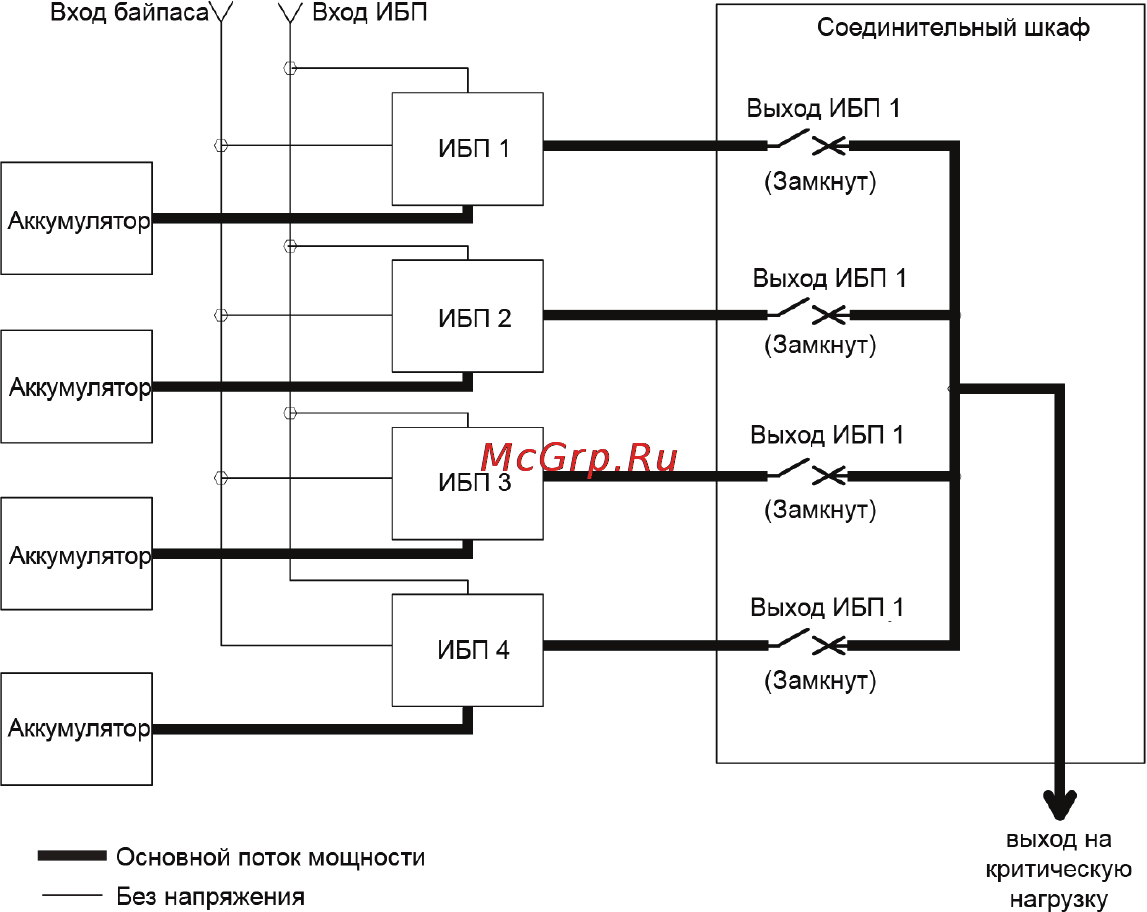

Рис. 6-13. Путь прохождения тока через ИБП в режиме работы от аккумулятора -

разветвленный байпас

Если входное питание не возобновляется или не достигаются параметры, требуемые для

нормальной работы, аккумулятор продолжает разряжаться, пока не

будет достигнуто

напряжение постоянного тока, при котором мощность на выходе инвертора станет

недостаточной для поддержания работы подключенных нагрузок. При достижении этого события

ИБП генерирует еще один набор звуковых и визуальных сигналов, которые сигнализируют о

состоянии SHUTDOWN IMMINENT (НЕИЗБЕЖНОЕ ОТКЛЮЧЕНИЕ) через две минуты. Если в

ближайшее время не будет обеспечено надлежащее питание переменного тока

, избыточные

модули UPM начнут отключаться и их количество станет недостаточным для поддержания

работы подключенной нагрузки. При наступлении этого события система отключается. Если

доступен источник байпаса, вместо отключения система переключается на байпас.

Если в любое время при разрядке аккумулятора возобновляется входное питание переменного

тока, все выпрямители включаются, выполняют оценку нагрузки инвертора от

аккумуляторов и

начинают заряд аккумуляторов. При этом ИБП возвращается в нормальный режим. В

зависимости от общей нагрузки и продолжительности разряда аккумуляторов, на протяжении

короткого периода времени могут возникать аварийные предупреждения о предельном уровне

входного тока на аккумуляторах и выпрямителе, что связано с потреблением тока, необходимого

для зарядки аккумуляторов.
