Eaton Powerware 9395 450-550 кВА [95/161] Экран мнемосхемы

1027574 ИБП 450-550 кВА (2x225 - 2x275 кВА)87

Редакция E Руководство пользователя по установке

Табл. 7-2: Описание функций меню

7.2.5 Экран мнемосхемы

На Рис.7-4 показано главное меню и экран мнемосхемы. Для перехода к экрану мнемосхемы с

экранов Events (События), Meters (Измерения), Controls (Управление) и Setup (Настройка)

нажмите кнопку ESC на текущей панели меню.

На экране мнемосхемы отображаются внутренние компоненты шкафа ИБП и графическое

представление рабочего состояния системы в реальном времени.

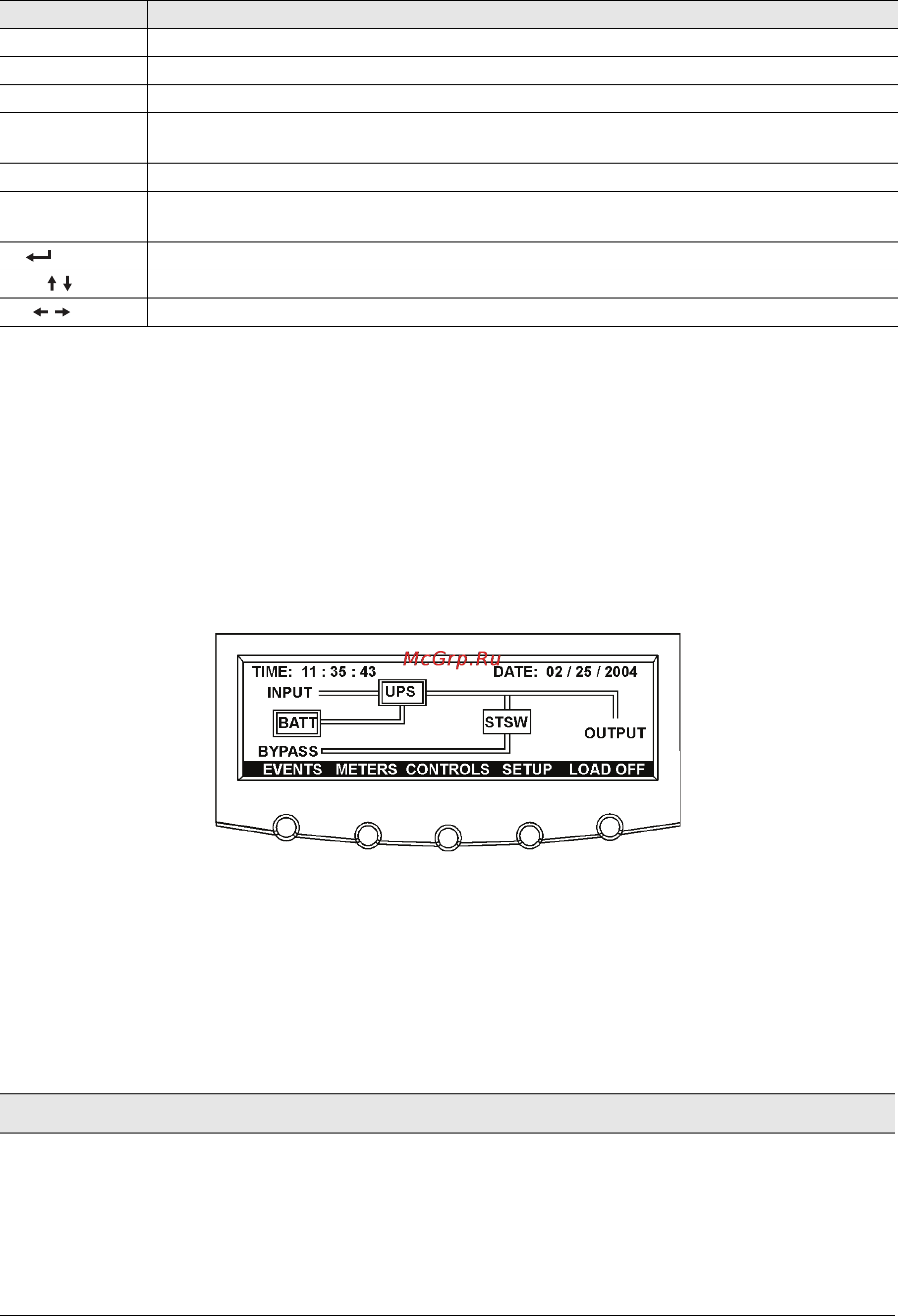

Рис. 7-4. Главное меню и экран мнемосхемы (нормальный режим

)

7.2.6 Отображение меню

В Табл.7-3 описываются функции меню и даются инструкции по отображению и применению

экранов меню.

Пункт меню Описание

EVENTS Отображается список активных системных событий и журнал истории

METERS Отображаются измерения показателей системы или критической нагрузки.

CONTROLS Отображается экран System Status (Состояние системы).

SETUP

(Настройка)

Позволяет задать контрастность дисплея, установить дату и время для

временной отметки, настроить последовательные коммуникационные порты

LOAD OFF Прекращение питания критической нагрузки и выключение ИБП.

ESC (Выход) ESC (Выход) позволяет вернуться в

главное меню и на экран мнемосхемы с

экранов Events (События), Meters (Измерения), Controls (Управление) и Setup

Кнопка ввода используется для подтверждения или выполнения команды, а

Стрелки вверх и вниз используются для просмотра экранов и списков, а также

Стрелки влево и вправо используются для выбора или регулировки

Функция Подфункция Инструкции

Events

(События)

Нажмите кнопку EVENTS (События) на панели главного

меню или меню истории для отображения списка всех

активных системных событий. Самые новые события

идут первыми в списке. При сбросе событий они

удаляются из списка активных системных событий. Для

просмотра событий используйте кнопки со стрелками

вверх и вниз на панели меню.
