42 ИБП 450-550 кВА (2x225 - 2x275 кВА) 1027574
Руководство пользователя по установке Редакция E

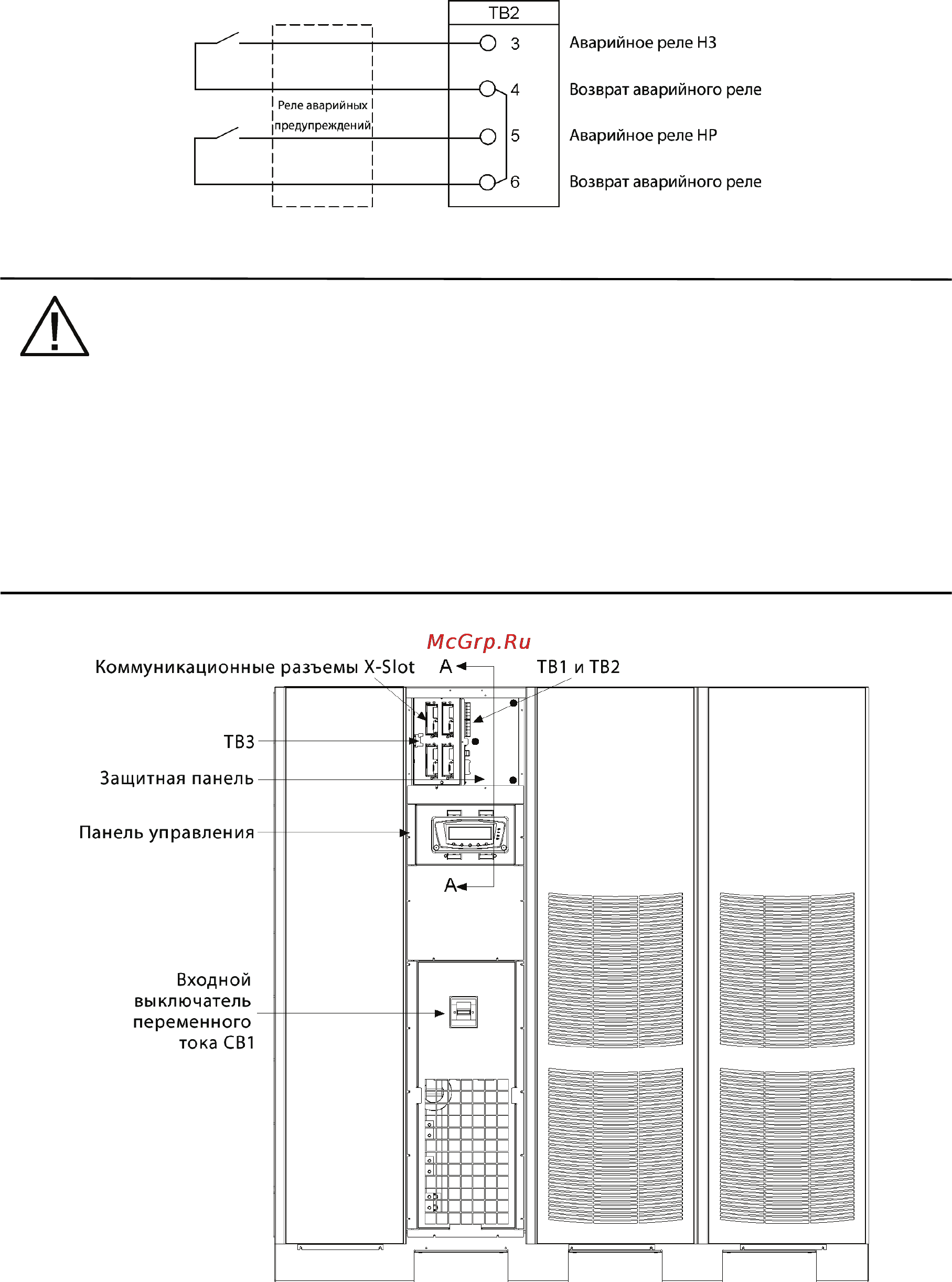

Рис. 4-10. Типовое подключение аварийного реле
NOTE
Контакты аварийного реле обладают максимальным номинальным током 5 А и
напряжением переключения 30 В переменного тока и 28 В постоянного тока.
Нормально-разомкнутые и нормально-замкнутые обратные клеммы аварийного реле
расположены на клеммной плате раздельно, но при этом соединены.
Не подключайте релейные контакты к сети питания напрямую. В этом случае требуется
улучшенная изоляция.
Толщина проводки аварийного реле должна составлять минимум 0,75 мм
2
.
Рис. 4-11. Расположение интерфейсных клемм
