62 ИБП 450-550 кВА (2x225 - 2x275 кВА) 1027574
Руководство пользователя по установке Редакция E
NOTE
Система ИБП в конфигурации IOM не оснащена входом байпаса, статическим
переключателем и защитным контактором (K5).

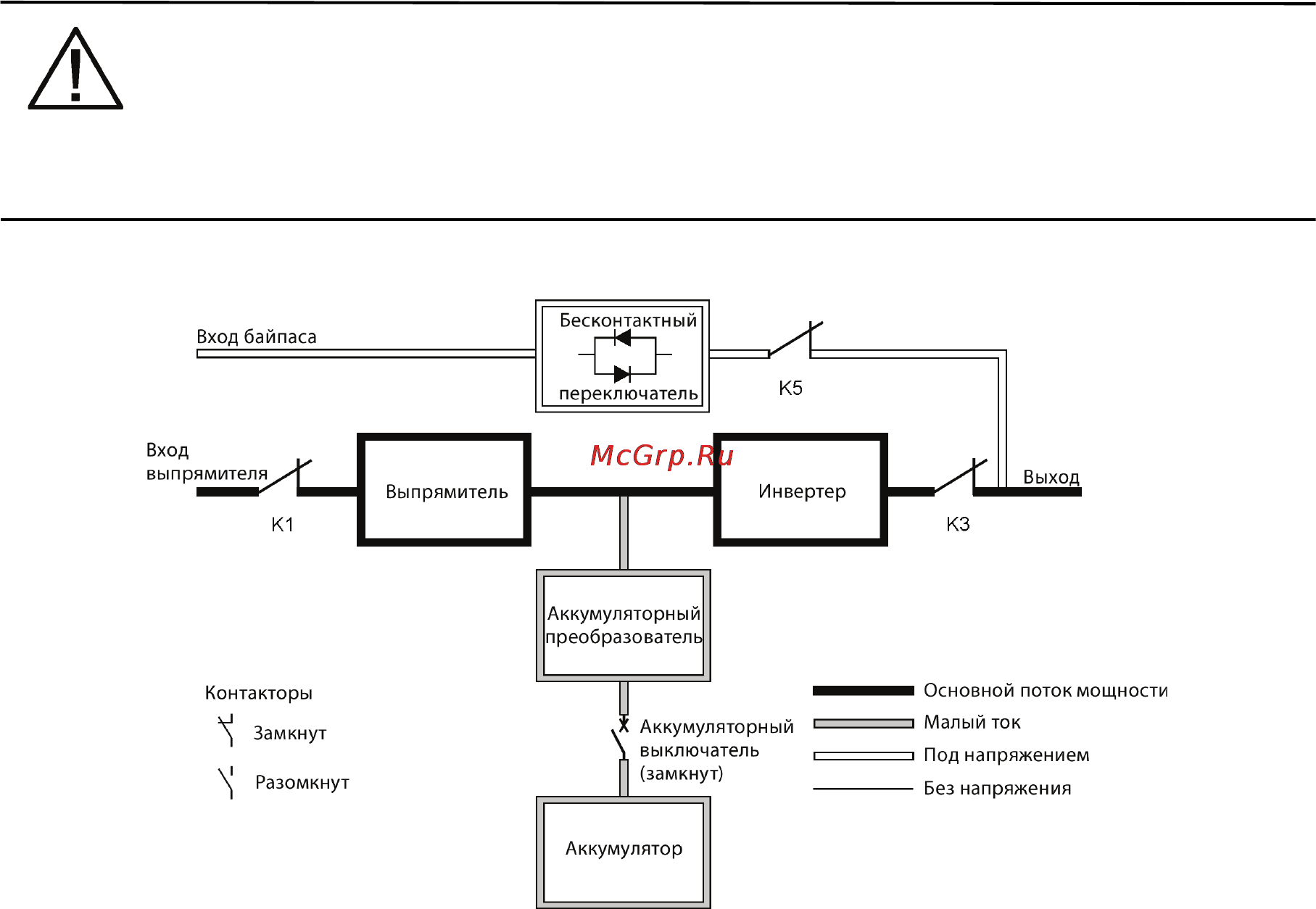

Рис. 6-2. Путь прохождения тока через ИБП в нормальном режиме
В нормальном режиме работы ИБП система получает питание из сети через входной контактор
выпрямителя К1. На передней панели отображается Normal (Нормально), что говорит о том, что
напряжение и частота поступающего питания находятся в допустимых пределах. Трехфазный
входной переменный
ток преобразуется в постоянный ток при помощи устройств IGBT и на
инвертор поступает постоянный ток с регулируемым напряжением. Аккумулятор заряжается
непосредственно через регулируемый выход выпрямителя при помощи преобразователя
понижения или повышения напряжения постоянного тока, в зависимости от напряжения системы
и мощности подключенного к устройству комплекта аккумуляторов.
Аккумуляторный преобразователь получает питание из выпрямителя
, через выход постоянного
тока с регулируемым напряжением, и подает на аккумулятор регулируемый ток зарядки.
Аккумулятор подключен к ИБП постоянно и готов подать питание на инвертор в случае
прекращения электроснабжения.
Инвертор подает на нагрузку клиента трехфазный переменный ток без помощи трансформатора.
Инвертор получает постоянный ток с регулируемым напряжением через выпрямитель и
использует устройства IGBT и широтно-импульсную модуляцию (ШИМ) для создания
отфильтрованного выходного переменного тока. Выходной переменный ток инвертора подается
на выход системы через выходной контактор К3.
Если в сети питания переменным током происходит сбой, либо сетевые параметры выходят за
допустимые пределы, ИБП автоматически переключается в режим работы от аккумулятора для
обеспечения беспрерывного
питания подключенной критической нагрузки. При восстановлении
сетевого питания ИБП возвращается в нормальный режим работы.
Если на ИБП возникает перегрузка, либо ИБП становится недоступным, ИБП переключается в
режим байпаса. ИБП автоматически возвращается в нормальный режим при устранении
перегрузки и при возврате работы системы к допустимым параметрам.
Если происходит внутренний сбой ИБП,
устройство автоматически переключается в режим
байпаса и остается в этом режиме до исправления сбоя и восстановления работоспособности
ИБП.
