1027574 ИБП 450-550 кВА (2x225 - 2x275 кВА)57
Редакция E Руководство пользователя по установке

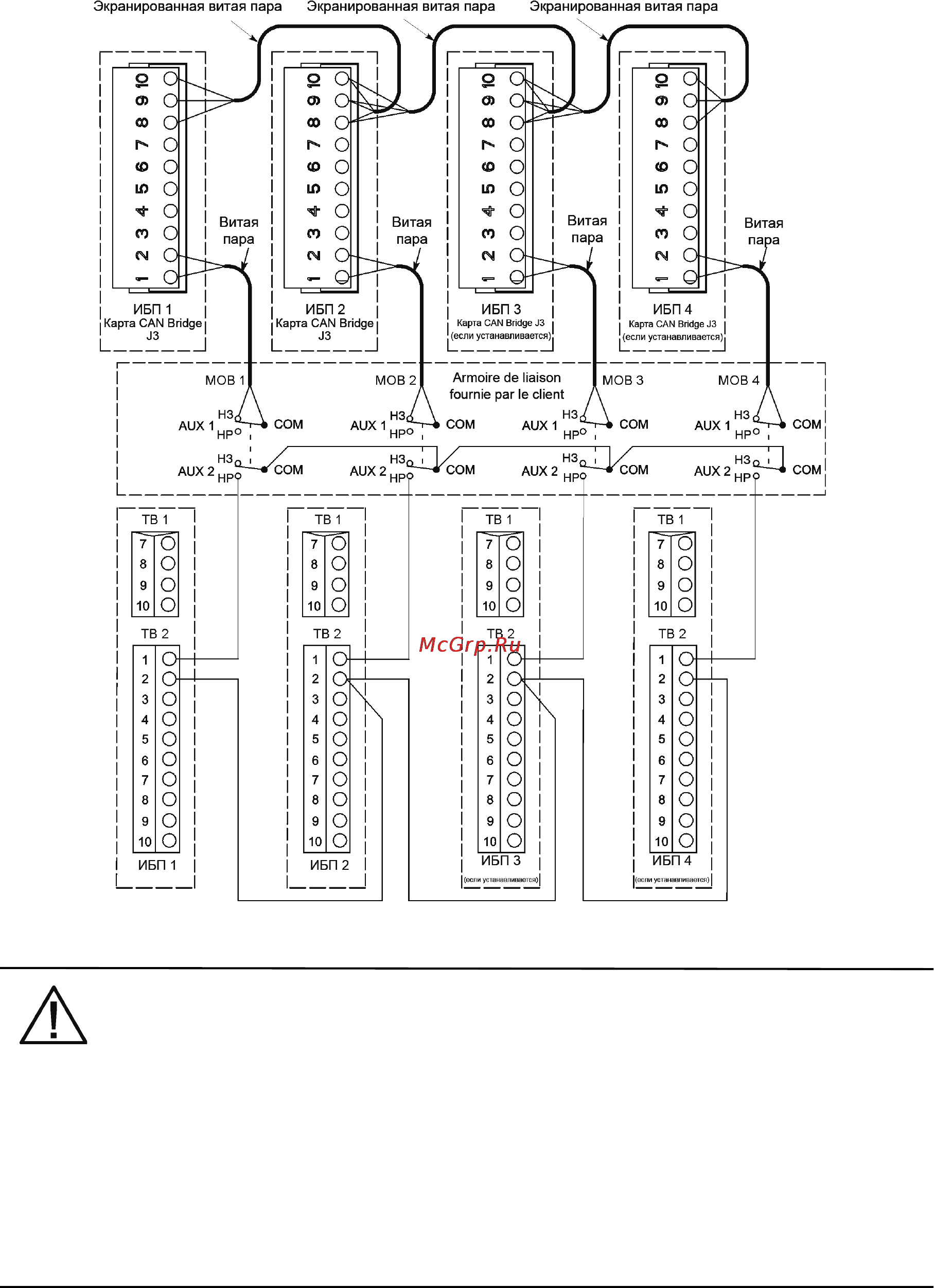

Рис. 5-6. Проводка Pull-Chain систем с распределенным байпасом с MOB
NOTE
НЗ и НР на контактах MOB AUX определяются выключателем в положении ВЫКЛ.
(разомк.)
Если контакты MOB имеют гибкие выводы, для подключения к ИБП используйте провод
того же калибра, а также используйте соответствующий обжим для гибких выводов.
Для внешних подключений CAN между шкафами ИБП используется витая пара.
В качестве проводки между ИБП и контактами MOB AUX используется
витая пара.
Перед подключением обязательно проверяйте работоспособность контактов.
