72 ИБП 450-550 кВА (2x225 - 2x275 кВА) 1027574
Руководство пользователя по установке Редакция E

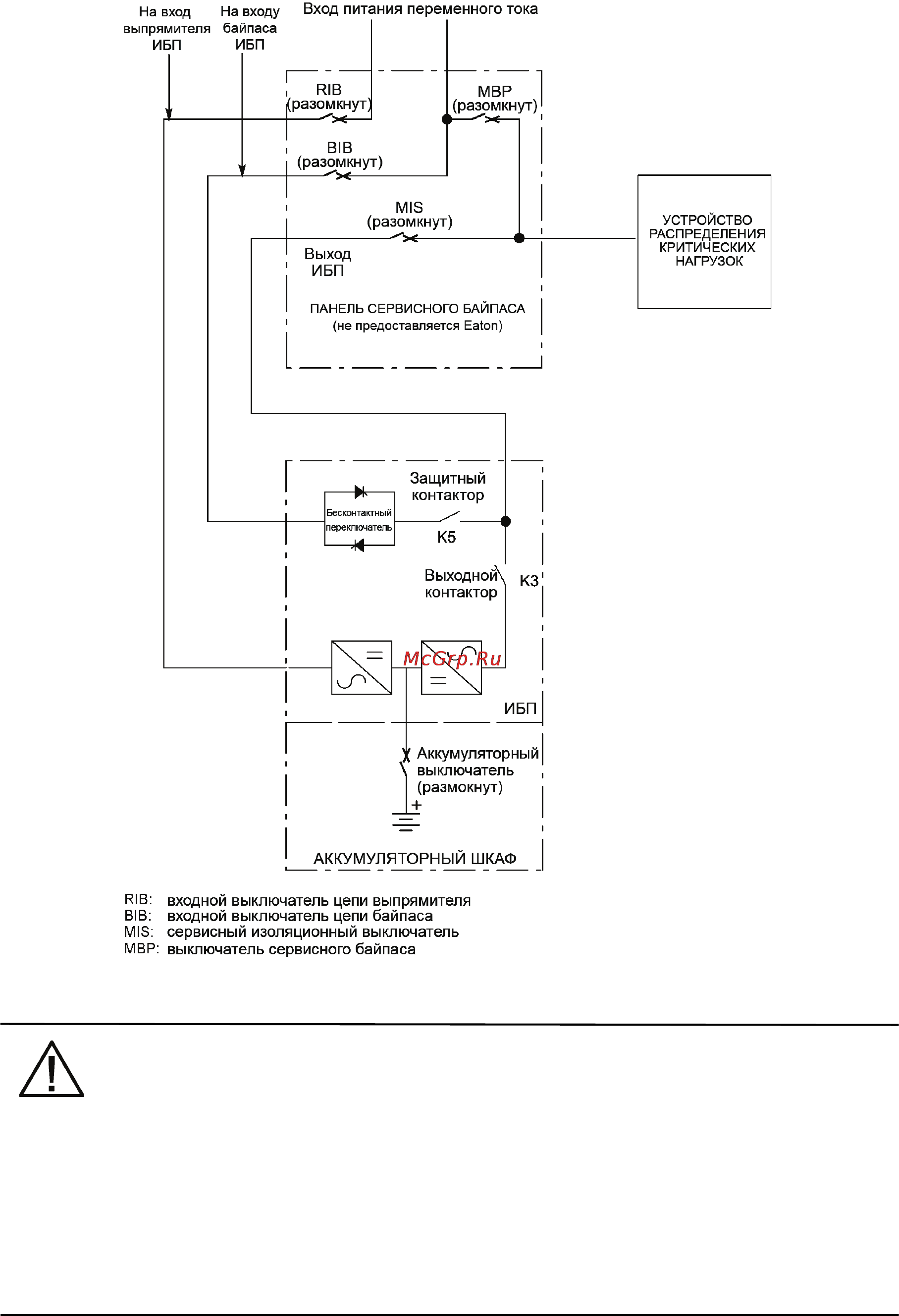

Рис. 6-10. Упрощенная схема ИБП с двойной подачей и панелью сервисного байпаса
NOTE
При установке сервисного байпаса следует предусмотреть минимум две отдельные
линии с входными выключаелями, либо одну линию с двумя входными выключателями:
один для ИБП или входного выключателя цепи выпрямителя (RIB) (если установлен) и
один для входа сервисного байпаса. ЗАПРЕЩАЕТСЯ использовать одну линию или один
входной выключатель для питания ИБП или RIB и сервисного байпаса
. Если на
сервисном байпасе устанавливается входной выключатель цепи байпаса (BIB) и
используется ИБП запитанный от одного ввода, допускается использование одной линии
для запитки ИБП и байпаса.
