第二章: 硬體安裝 | 15
H410MHG

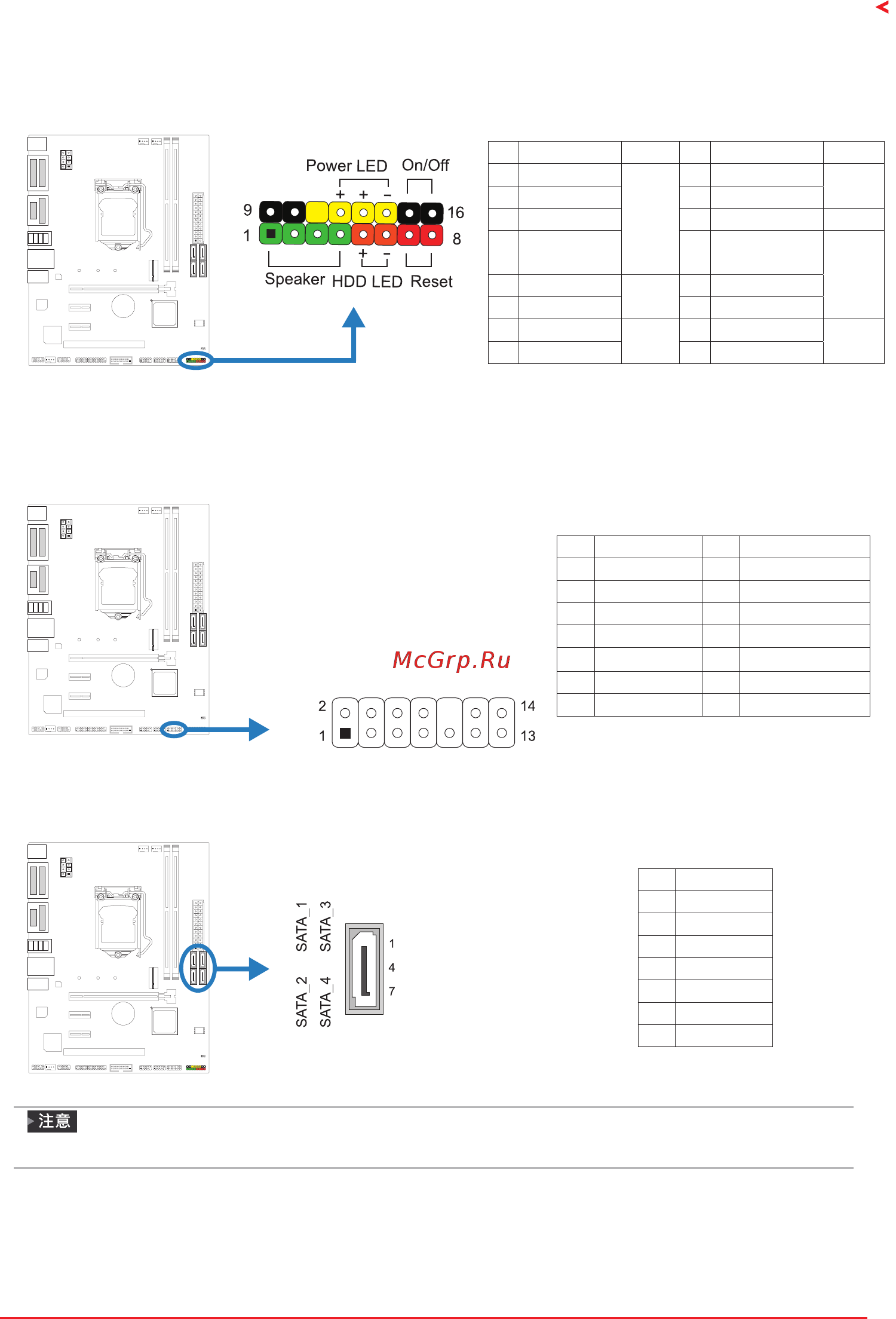

PANEL1: 前置面板接頭
此16針腳接頭包含開機，重新啓動，硬碟指示燈和電源指示燈和喇叭接頭。
針 定義 功能 針 定義 功能
1 +5V
揚聲器
接頭
9 N/A
N/A
2 N/A 10 N/A
3 N/A 11 N/A N/A
4 揚聲器 12 Power LED (+)
電源指
示燈5 HDD LED (+)
硬碟指
示燈
13 Power LED (+)
6 HDD LED (-) 14 Power LED (-)
7 接地
重啓按
钮
15 電源按鈕
開機按
鈕
8 Reset control 16 接地
TPM: TPM安全模組接頭
此接頭可連接可信任安全平台模组系统，可用來儲存金鑰、認證與資料，並增加網路安
全性。
針 定義 針 定義
1 F_LAD0 2 +3V
3 F_LAD1 4 +3V
5 F_LAD2 6 TPM_24MHZ
7 F_LAD3 8 接地
9 L_FRAME_N 10 NC
11 SER_IRQ 12 PLTRST_N
13 CLK_RUN_N 14 +3V3_DUAL
SATA_1/ SATA_2/ SATA_3/ SATA_4: Serial ATA接頭
此接頭通過SATA數據線連接SATA硬碟。
針 定義
1 接地
2 TX+
3 TX-
4 接地
5 RX-
6 RX+
7 接地
»
當安裝SATA SSD模組於PCIE-M2插槽，SATA_1接頭將會被禁用。
