Глава 2: Установка оборудования | 7
H410MHG
Глава 2: Установка оборудования

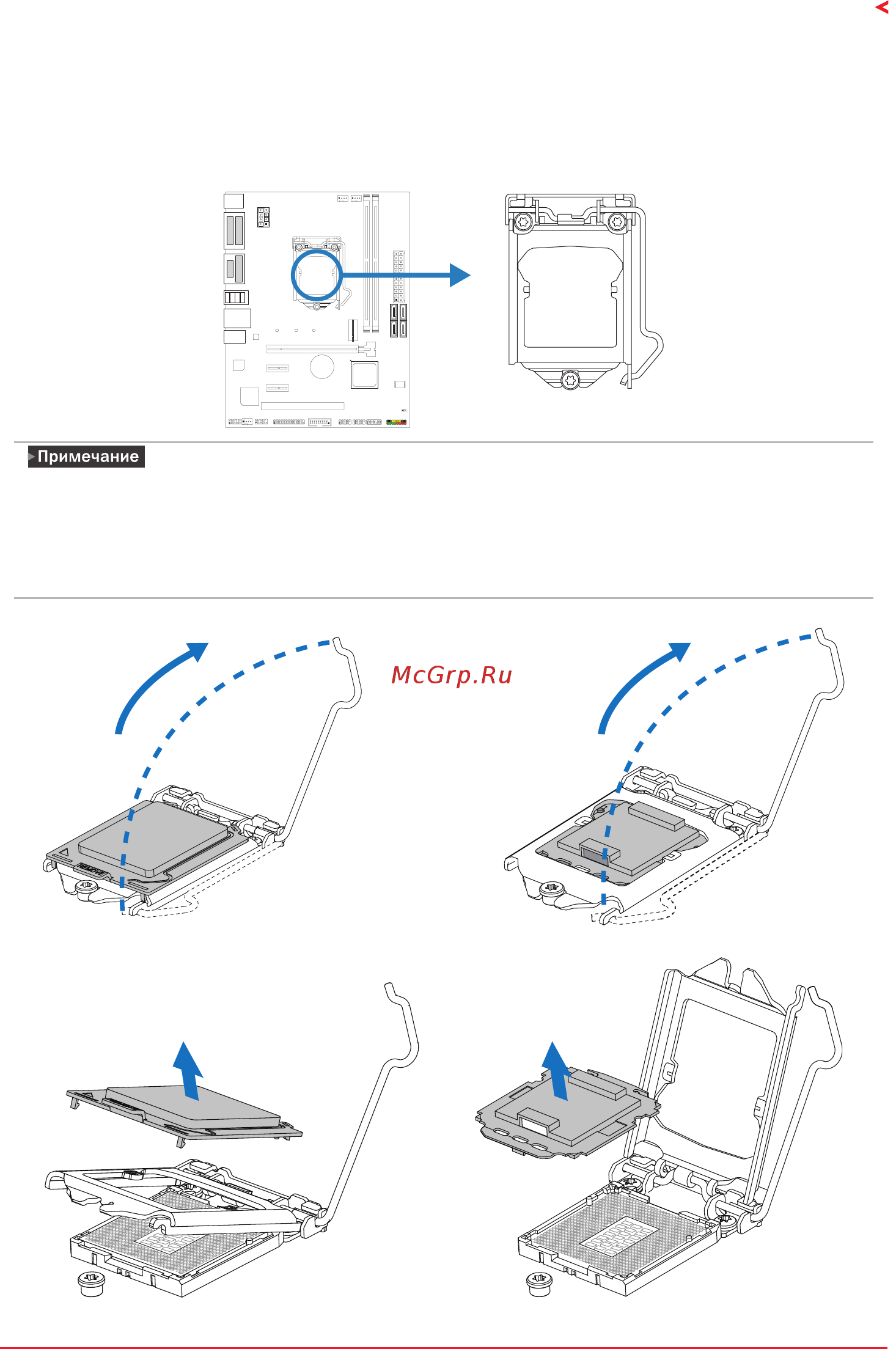

2�1 Установка центрального процессора (ЦП)
Шаг 1: Найдите сокет ЦП на материнской плате.
»
»
Снимите штырьковый цоколь перед установкой и сохраните его для будущего
использования. После снятия ЦП накройте штырьковый цоколь на пустом сокете, чтобы
не повредить ножки штырьков.
»
»
Материнская плата может быть оснащена штырьковым цоколем двух разных типов. См.
следующие указания, чтобы снять штырьковый цоколь.
Шаг 2: Потяните из сокета фиксирующий рычаг, а затем поднимите рычаг.
Шаг 3: Снимите штырьковый цоколь.
