Глава 2: Установка оборудования | 9
H410MHG
2�2 Установка радиатора

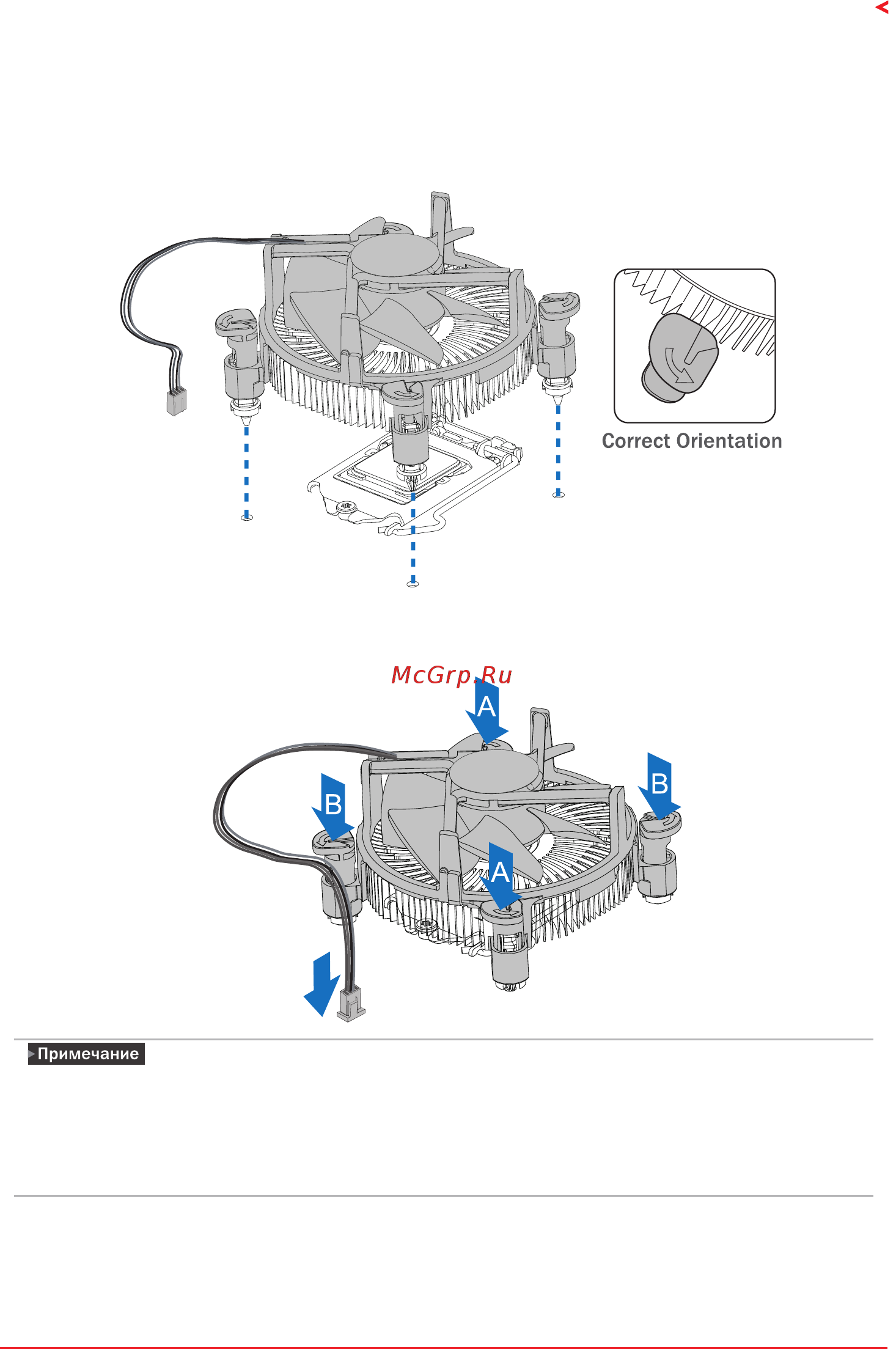

Шаг 1: Установите вентилятор ЦП в сборе поверх установленного ЦП и убедитесь,
что четыре крепежных элемента совпадают с отверстиями на материнской плате.
Сориентируйте вентилятор в сборе и поместите кабель вентилятора максимально близко
к разъему вентилятора ЦП.
Шаг 2: Одновременно нажмите на два крепежных элемента, которые расположены
по диагонали, чтобы зафиксировать вентилятор ЦП в сборе. При фиксации каждого
крепежного элемента должен быть слышен щелчок.
»
»
При необходимости перед установкой радиатора нанесите на ЦП термоинтерфейсный
материал.
»
»
Не забудьте подключить разъем вентилятора ЦП.
»
»
См. правильную установку в руководстве по установке соответствующего радиатора
ЦП.
