Biostar H410MH Версия 6.0 [98/113] 5 擴充插槽

12 | 第二章: 硬體安裝

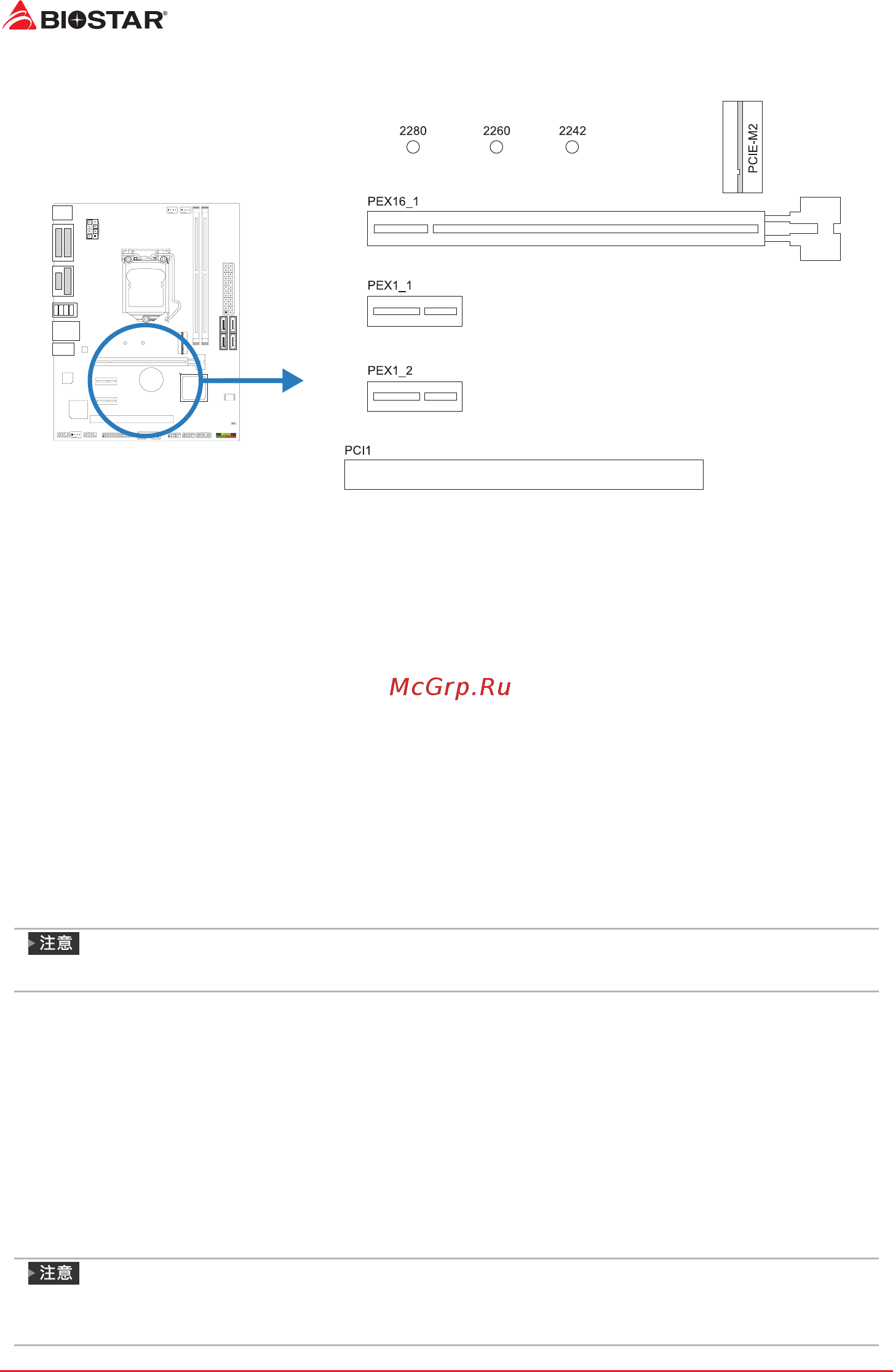

2�5 擴充插槽

PCI1: 外圍設備互連插槽

• P C I 插槽支持用于 P C 的扩展卡包括：网卡，声卡，调制解调器，电视调谐器扩展卡和其

他符合P C I 标准的扩展卡。

PEX16_1: PCI-Express Gen3 x16 插槽

• 符合PCI-Express 3.0規範。

• 同時使用兩個插槽最大頻寬為每個插槽16GB/s，總頻寬為32GB/s。

PEX1_1/ PEX1_2: PCI-Express Gen2 x1 插槽

• 符合PCI-Express 2.0規範。

• 每個資料傳輸頻寬高達500MB/s；總頻寬為1GB/s。

PCIE-M2: M�2 (M Key) 插槽

• M.2插槽支援2242/2260/2280類型SSD模組, 安裝M.2模組前請將六角柱放到正確

的位置。

•

支援M.2 SATA III (6.0 Gb/s)模組與M.2 PCI Express Gen2 x2模組 (10Gb/s) -

NVMe / AHCI SSD。

當安裝SATA SSD模組於PCIE-M2插槽，SATA_1接頭將會被禁用。

安裝擴充卡

請參照以下步驟安裝擴充卡：

• 安裝擴充卡前請閱讀擴充卡的相關指示說明。

• 打開電腦機箱後蓋，移除螺絲和插槽支架。

• 將擴充卡按照正確的方向插入插槽，直到擴充卡完全固定住。

• 用螺絲將擴充卡的金屬支架固定到機箱後置面板。(僅安裝顯示卡時適用此步驟)

• 將電腦機箱後蓋閉合。

• 開機。如有必要，可為擴充卡更改 B I O S 設定。

• 安裝擴充卡的驅動。

請注意，如果要安裝或卸下螺絲，則需要使用M2型螺絲起子。建議不要使用不符合規格的螺絲

起子，否則可能會造成螺絲損壞。
