10 | 챕터 2: 하드웨어 설치
2�2 CPU 쿨러 설치

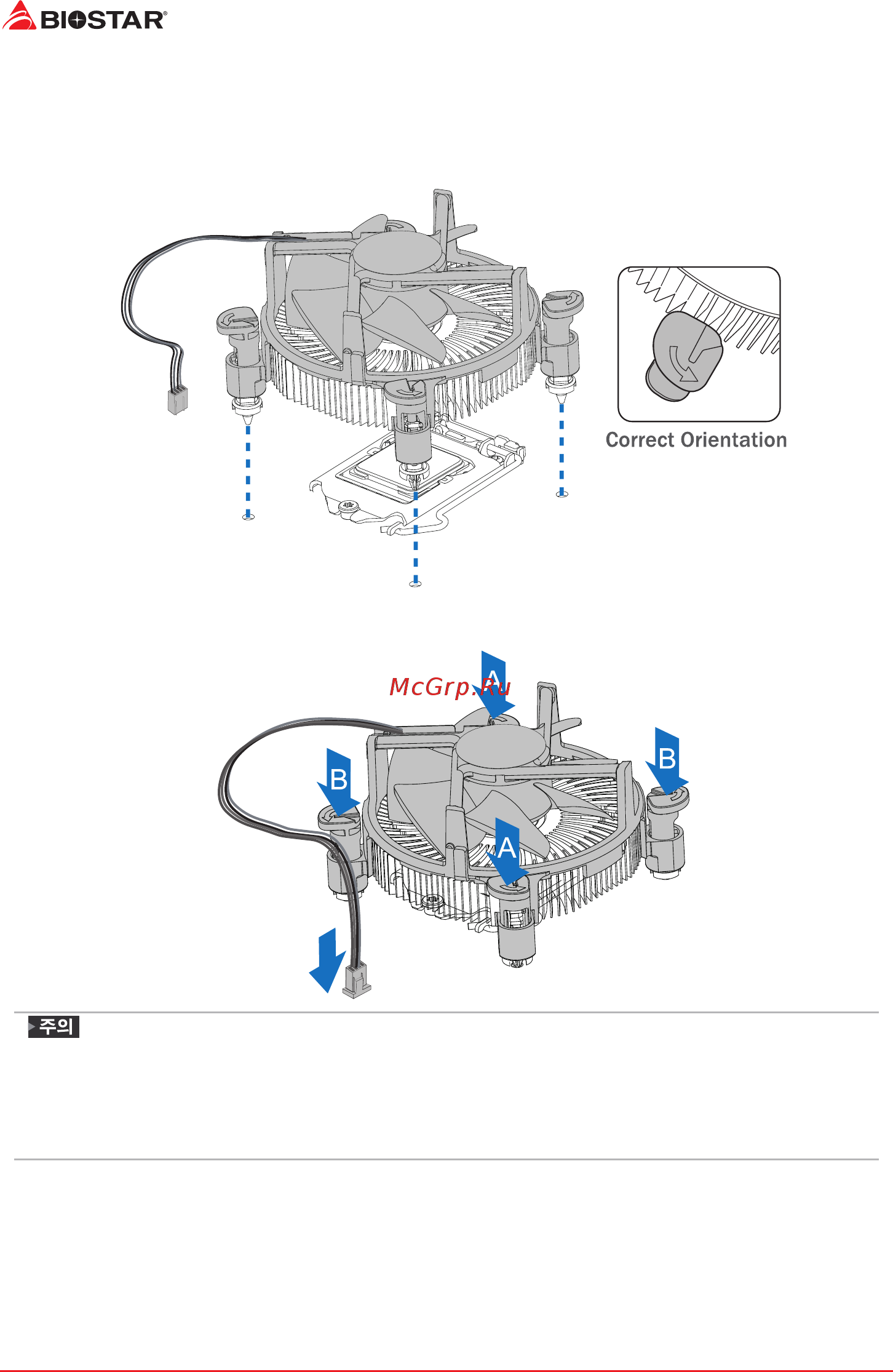

1단계: 설치된 CPU 위에 CPU 쿨러를놓고 네 개의잠금장치가 메인보드의 CPU 소켓
주변 홀에 정확히 위치하는지확인합니다. 방향에 맞춰 조립하고 CPU 팬 커넥터에 팬
케이블과 가장 가깝게 위치하도록하십시오.
2단계: 대각선 방향으로 한 번에 2개의 잠금장치를 아래로 밀어 제 자리에 CPU 쿨러가
장착되도록 합니다. 각잠금장치가정상적으로잠기면 딸깍하는 소리가 납니다.
»
필요하다면, CPU 쿨러를 설치하기 전 CPU에 효과적인 열전도를 돕는 써멀 그리스 등을
바르시기 바랍니다.
»
CPU 팬 커넥터를 반드시 연결해야 합니다.
»
적합한 설치를 위해, CPU 쿨러 설치 설명서를 부디 참조해 주십시오.
