Глава 1: Введение | 5
H410MHG

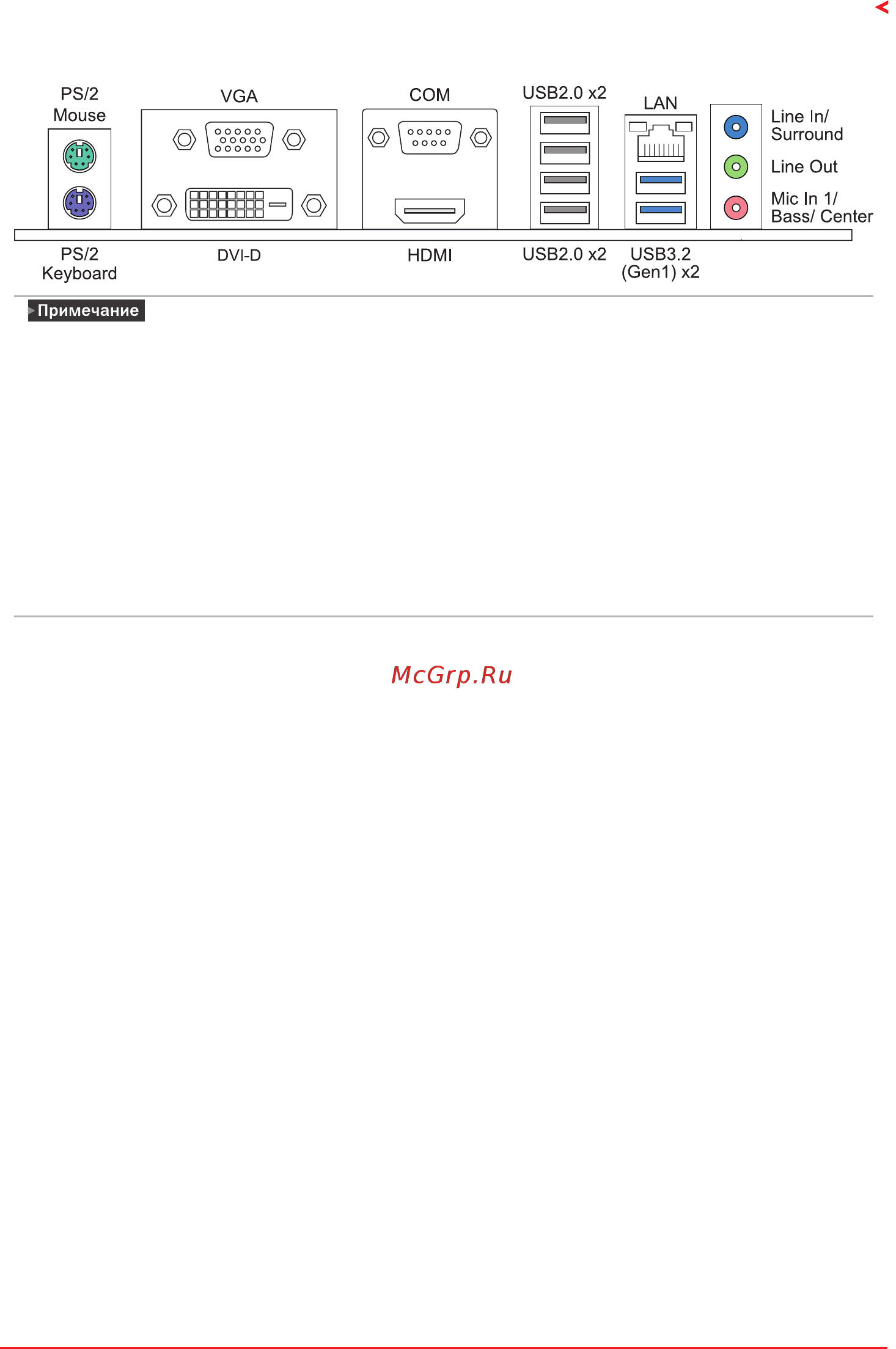

1�4 Разъемы задней панели
»
»
Порты VGA/ DVI-D/ HDMI работают только со встроенным графическим процессором
Intel®.
»
»
Максимальное разрешение
VGA: 1920 x 1200 @60Hz
DVI-D: 1920 x 1200 @60Hz
HDMI: 4096 x 2160 @24Hz, совместимо с HDMI 1.4
»
»
При использовании переднего аудиоразъема HD и подключении гарнитуры задний звук
будет автоматически отключен.
»
»
Материнская плата поддерживает два встроенных вывода на дисплей одновременно, а
конфигурацию вывода на дисплей можно выбрать в утилите графического драйвера Intel.
»
»
Для настройки 7.1-канального звука необходимо использовать шасси с аудиомодулем HD
на передней панели и включить функцию многоканального звука через O.S. Аудио утилита.
