第二章: 硬體安裝 | 7
H410MHG
第二章: 硬體安裝
2�1 中央處理器(CPU)

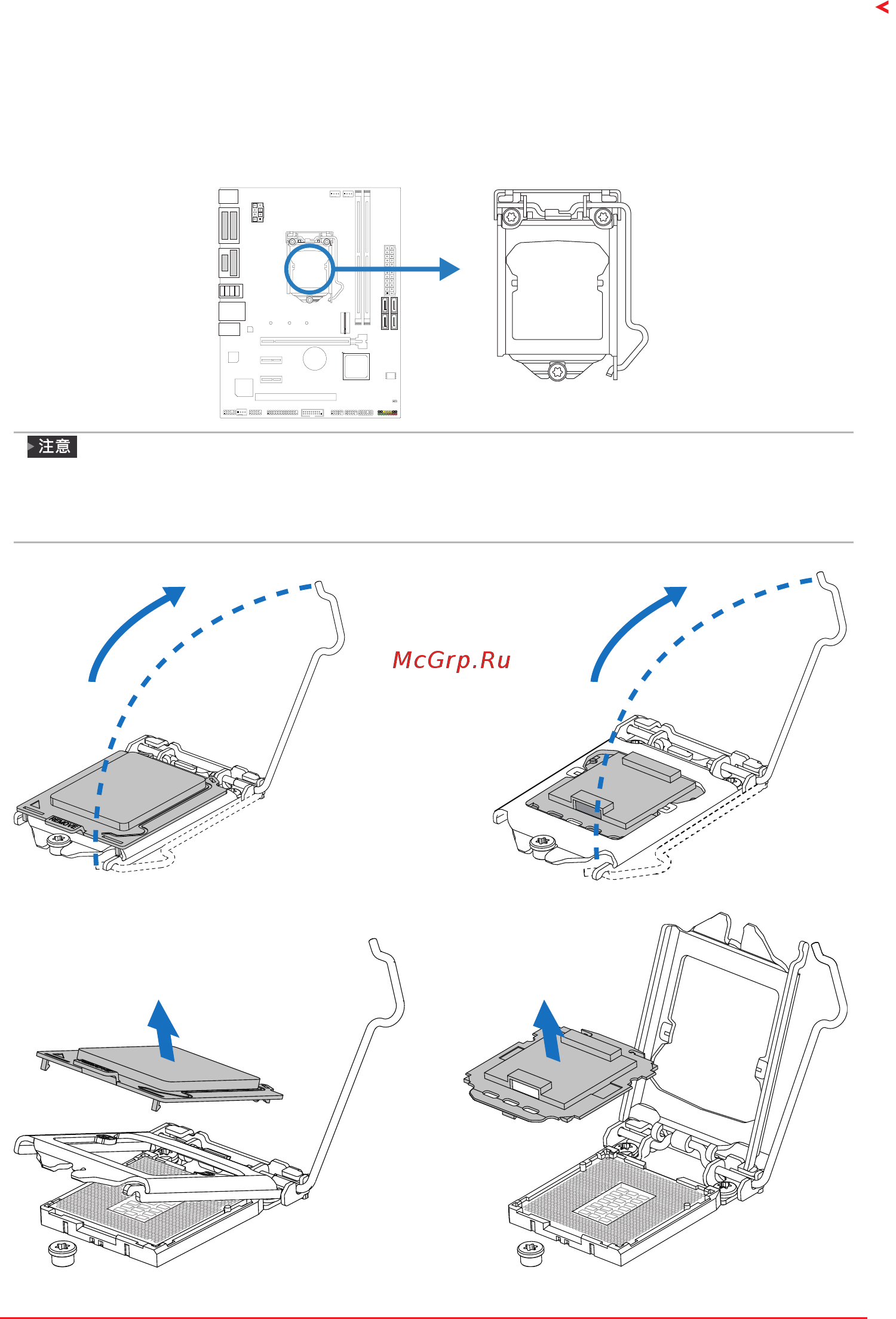

步驟1: 找到主板上的CPU插槽。
»
安裝前請取掉針腳保護蓋，並妥善保管以備使用。移開CPU後，請蓋上保護蓋以確保針腳不會被
損 壞。
»
主板可能配有兩種不同的針腳保護蓋，請參照以下指示取掉保護蓋。
步驟2: 將拉桿從插糟移出並向上抬起。
步驟3: 取掉針腳保護蓋。
