Biostar H410MH Версия 6.0 [71/113] 5 확장 슬롯
![Biostar H410MH Версия 6.0 [71/113] 5 확장 슬롯](/views2/1708927/page71/bg47.png)
챕터 2: 하드웨어 설치 | 13
H410MHG

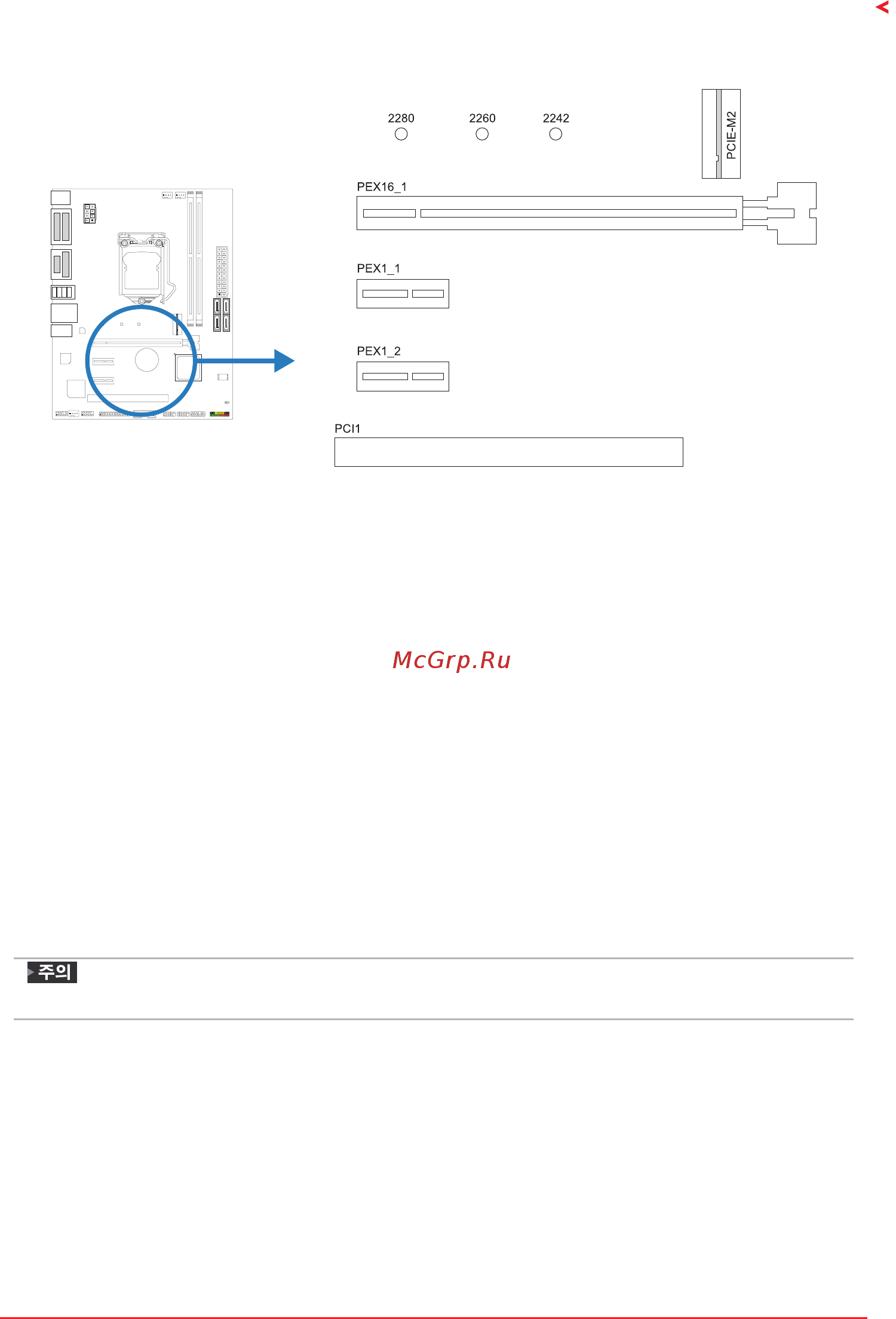

2�5 확장 슬롯
PCI1: 주변기기 구성 요소 상호 연결 슬롯
• PC에서 사용되는 PCI 슬롯 지원 카드에는 LAN 카드, 사운드 카드, 모뎀, TV 튜너
카드 및 PCI 표준을 준수하는 기타 카드가 포함됩니다.
PEX16_1: PCI-Express 3세대 x16 슬롯
• PCI-Express 3.0 규격.
• 두 슬롯을 동시에 사용하는 경우 이론적인 최대 대역폭은 각 슬롯 당 16GB/s이며
총 32GB/s입니다.
PEX1_1/ PEX1_2: PCI-Express 2세대 x1 슬롯
• PCI-Express 2.0 규격.
• 방향 당 데이터 전송 대역폭은 최대 500MB/s이며, 총 1GB/s 입니다.
PCIE-M2: M�2 (M Key) 슬롯
• M.2 슬롯은 M.2 타입 2242/2260/2280 SSD 모듈을 지원합니다. M.2 SSD 모듈을
장착할 때 육각 렌치를 사용하여올바른 위치에장착하여주십시오.
• M.2 PCI Express 모듈 Gen2 x2 (10Gb/s) - NVMe/AHCI SSD 및 M.2 SATA III
(6.0Gb/s) 모듈 지원.
»
PCIE-M2 롯에 SATA SSD 모듈을 사용한다면, SATA_1 커넥터는 사용할 수 없습니다.
