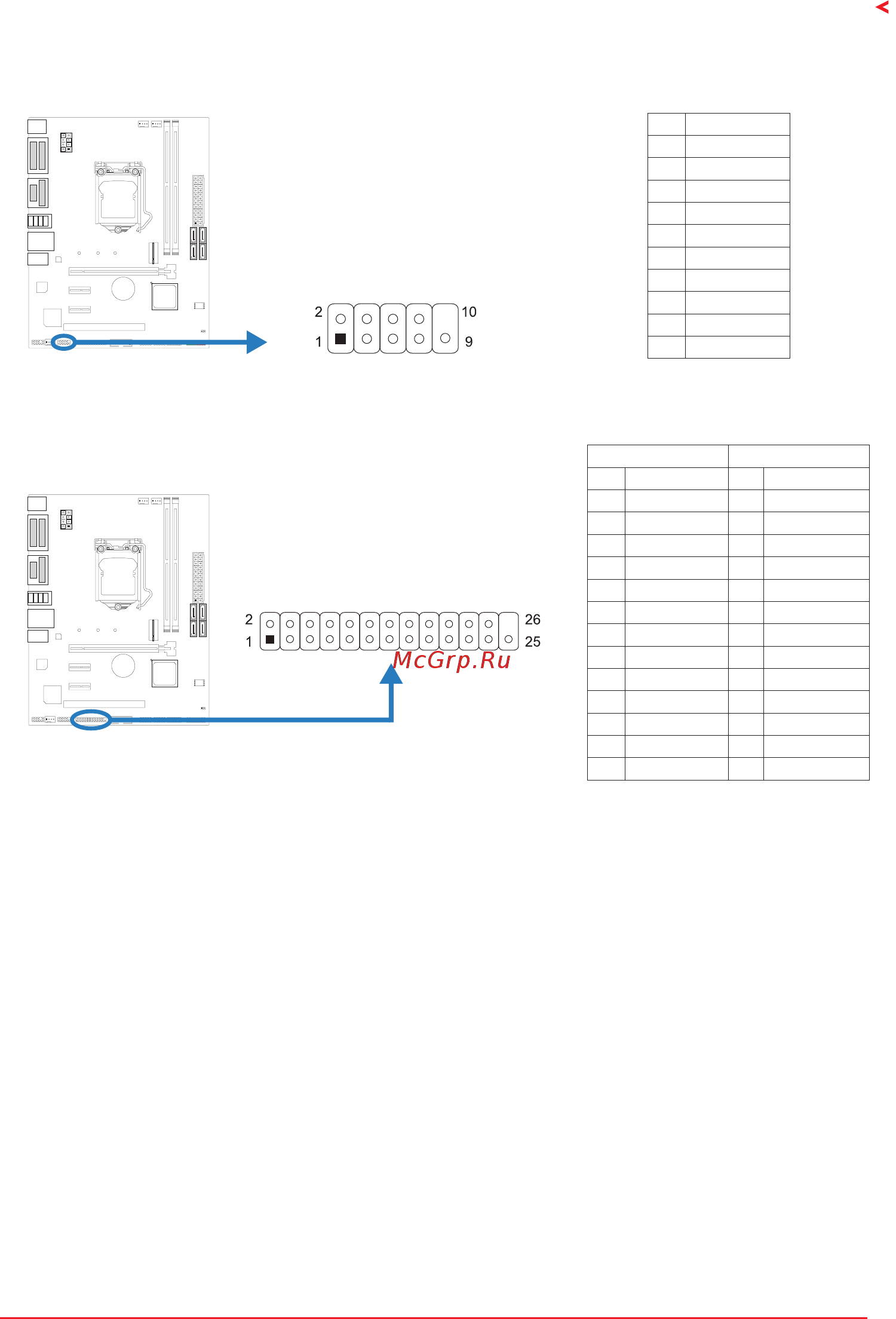

第二章: 硬體安裝 | 17
H410MHG
COM1: 序列埠接頭
此主板提供序列埠接頭可接RS-232接頭。
針 定義
1 載波檢測
2 接收資料
3 發送數據
4 資料終端備妥
5 接地訊號
6 資料集備妥
7 輸送要求
8 清除發送
9 震鈴指示器
10 Key
J_PRINT1: 印表機接頭
此接頭可連接印表機接頭。
HD Audio AC’97
针 定义 针 定义
1 -Strobe 14 接地
2 -ALF 15 Data 6
3 Data 0 16 接地
4 -Error 17 Data 7
5 Data 1 18 接地
6 -Lnit 19 -ACK
7 Data 2 20 接地
8 -Scltin 21 Busy
9 Data 3 22 接地
10 接地 23 PE
11 Data 4 24 接地
12 接地 25 SCLT
13 Data 5 26 Key
