Biostar H410MH Версия 6.0 [49/113] Com1 разъем последовательного порта
![Biostar H410MH Версия 6.0 [49/113] Com1 разъем последовательного порта](/views2/1708927/page49/bg31.png)
Глава 2: Установка оборудования | 17
H410MHG
»
»

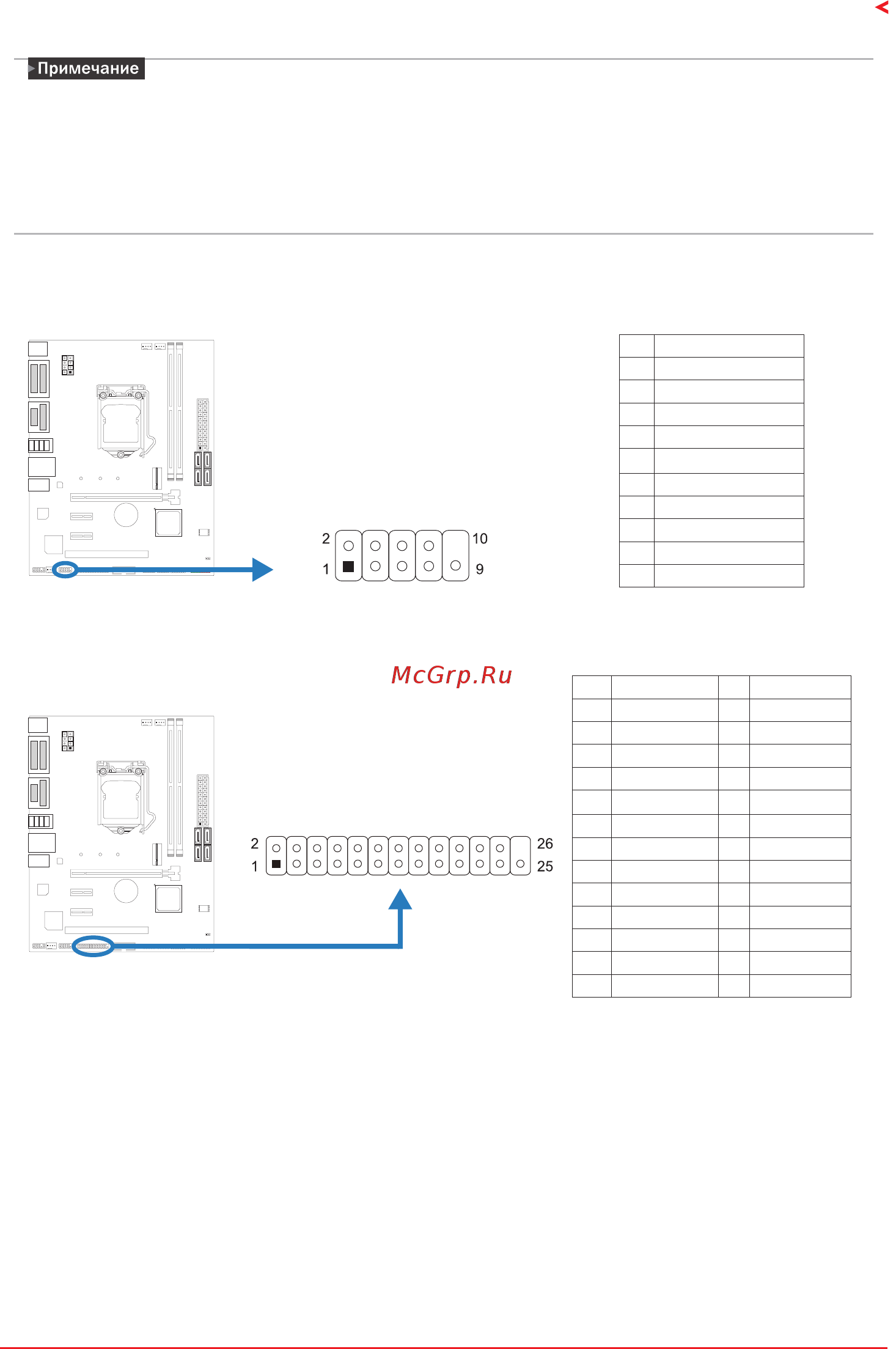

COM1: разъем последовательного порта
На материнской плате имеется штыревой соединитель последовательного порта для
подключения порта RS-232.
Pin Assignment
1 Carrier detect
2 Received data
3 Transmied data
4 Data terminal ready
5 Signal ground
6 Data set ready
7 Request to send
8 Clear to send
9 Ring indicator
10 Key
JPRINT1: Разъем порта принтера
Этот заголовок позволяет подключать принтер к ПК.
Pin Assignment Pin Assignment
1 -Strobe 14 Ground
2 -ALF 15 Data 6
3 Data 0 16 Ground
4 -Error 17 Data 7
5 Data 1 18 Ground
6 -Init 19 -ACK
7 Data 2 20 Ground
8 -Scln 21 Busy
9 Data 3 22 Ground
10 Ground 23 PE
11 Data 4 24 Ground
12 Ground 25 SCLT
13 Data 5 26 Key
