第二章: 硬體安裝 | 9
H410MHG
2�2 散熱片

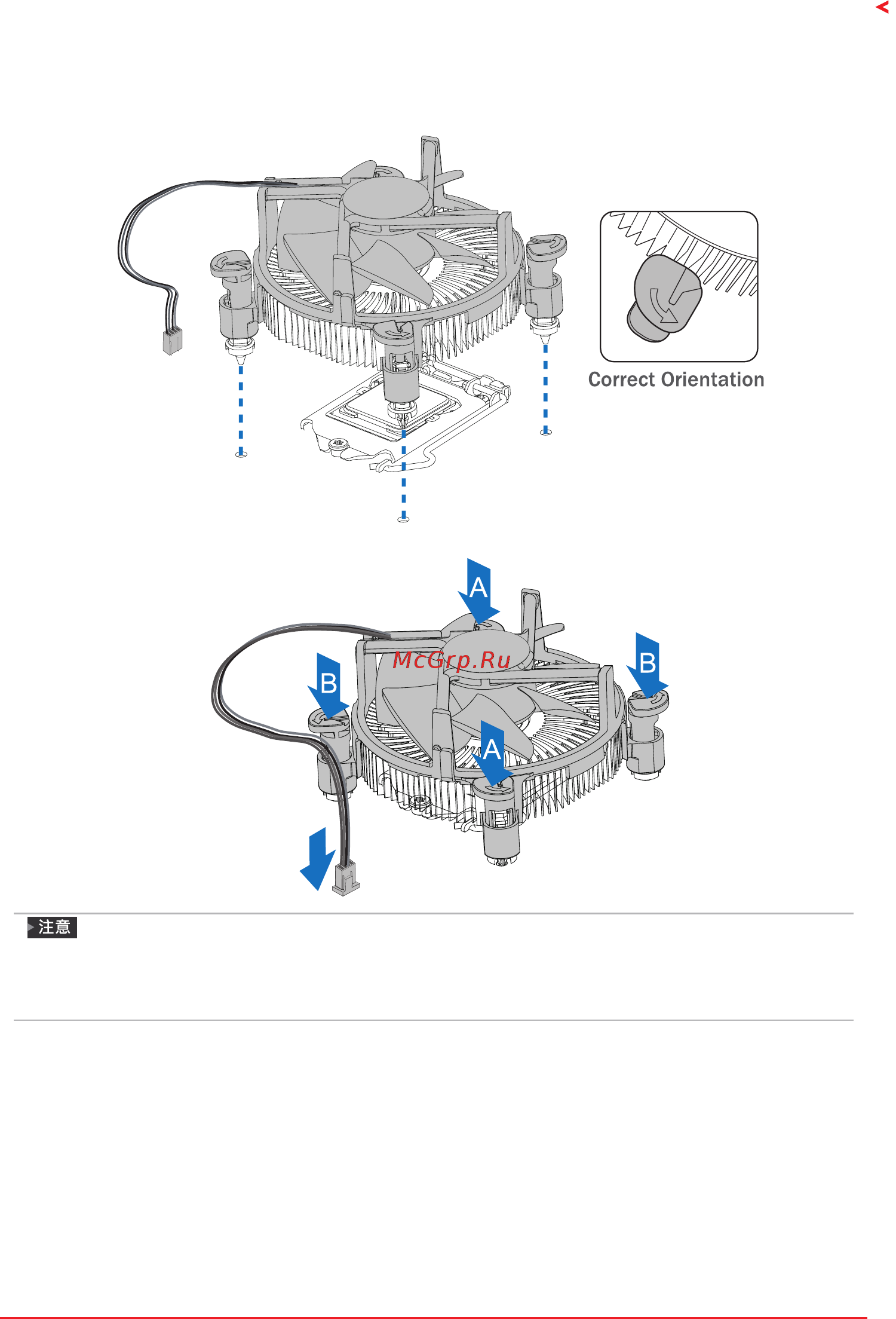

步驟1: 請將CPU風扇零件置於CPU頂部，確保四個固定件對齊主板上的插孔，調整其方
位，使風扇電線與CPU風扇接孔間距最近。確保固定件與插槽垂直指向散熱片。
步驟2: 依序把對角2個固定件同時向下按壓，以固定風扇，完成CPU安裝。
»
如有必要，在安裝散熱風扇前請先塗抺散熱膏於CPU表面。
»
請務必連接CPU風扇接孔。
»
請參照CPU散熱片的使用安裝手冊獲得正確的安裝訊息。
