12 | Глава 2: Установка оборудования

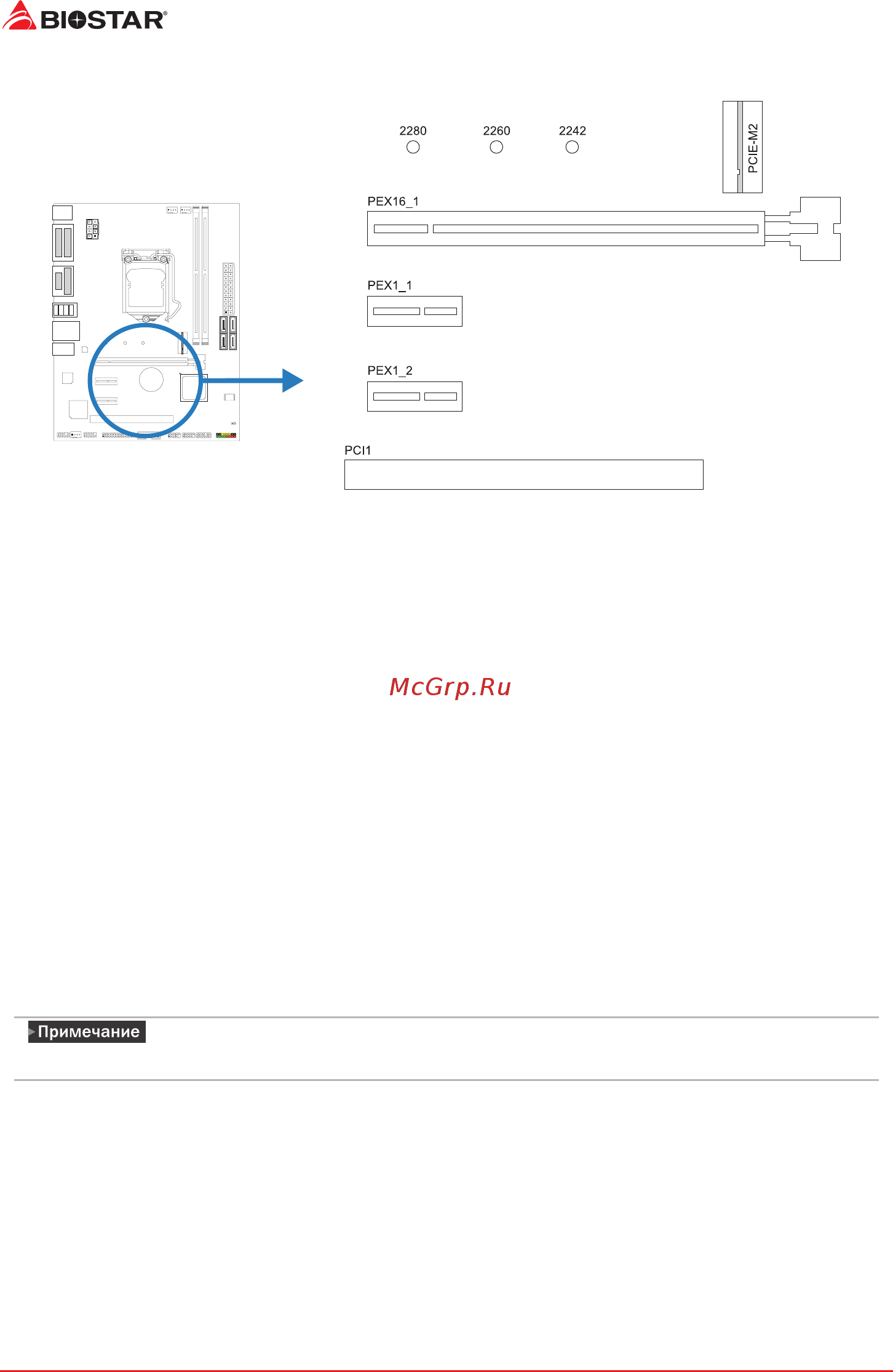

2�5 Слоты расширения
PCI1: слоты для подключения периферийных компонентов
• Слоты PCI поддерживают карты, используемые в ПК, в том числе: карты локальной
сети, звуковые карты, модемы, картыТВ-тюнера и другие карты, соответствующие
стандарту PCI.
PEX16_1: слот PCI-Express Gen3 x16
• Совместимость с PCI-Express 3.0.
•
Теоретическая максимальная пропускная способность при одновременном
использованиидвух слотов составляет 16 ГБ/с для каждого слота, всего 32 ГБ/с.
PEX1_1/ PEX1_2: слот PCI-Express Gen2 x1
• Совместимость с PCI-Express 2.0.
•
Пропускная способность передачи данных до 500 МБ/с в каждом направлении;
всего 1 ГБ/с.
PCIE-M2: Слот M�2 (M Key)
• Слот M.2 поддерживает модуль SSD 2242/2260/2280 типа M.2. При установке
модуля SSD M.2установите винт и шестигранную стойку в правильное положение.
• Поддержка модуля M.2 SATA III (6,0 Гбит/с) и модуля M.2 PCI Express до
Gen2 x2 (10 ГБ/с) - NVMe / AHCI SSD.
»
»
Когда слот PCIE-M2 занят режимом SATA, разъем SATA_1 будет отключен.
