8 | 챕터 2: 하드웨어 설치
챕터 2: 하드웨어 설치

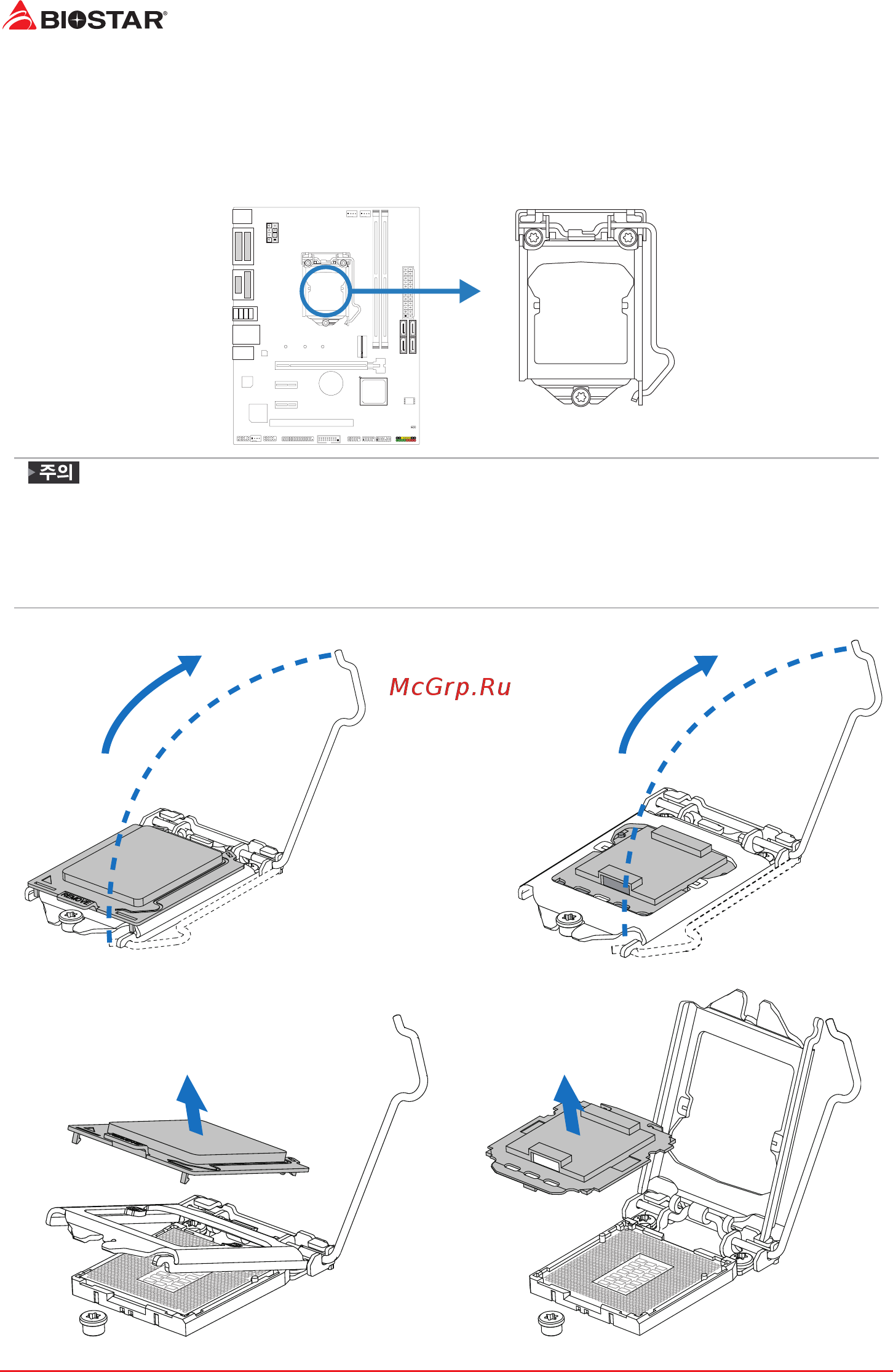

2�1 CPU 설치
1단계: 메인보드의 CPU 소켓위치를확인해 주십시오.
» 설치 전에 핀 보호 커버를 제거하고, 추후 사용을 위해 잘 보관하시기 바랍니다. CPU를 제거
시소켓의 핀이 휘어지지 않도록 빈 소켓에 핀 보호 커버를 덮어 주십시오.
» 메인보드에 두 가지 유형의핀 보호 커버가적용됩니다. 아래 안내문을 참조하여 핀 보호
커버를제거해 주십시오.
2단계: 소켓 잠금 레버를 소켓에서부터 당긴 후에 위로 당겨주십시오.
3단계: 핀 보호 커버를제거하여 주십시오.
