10 | Глава 2: Установка оборудования

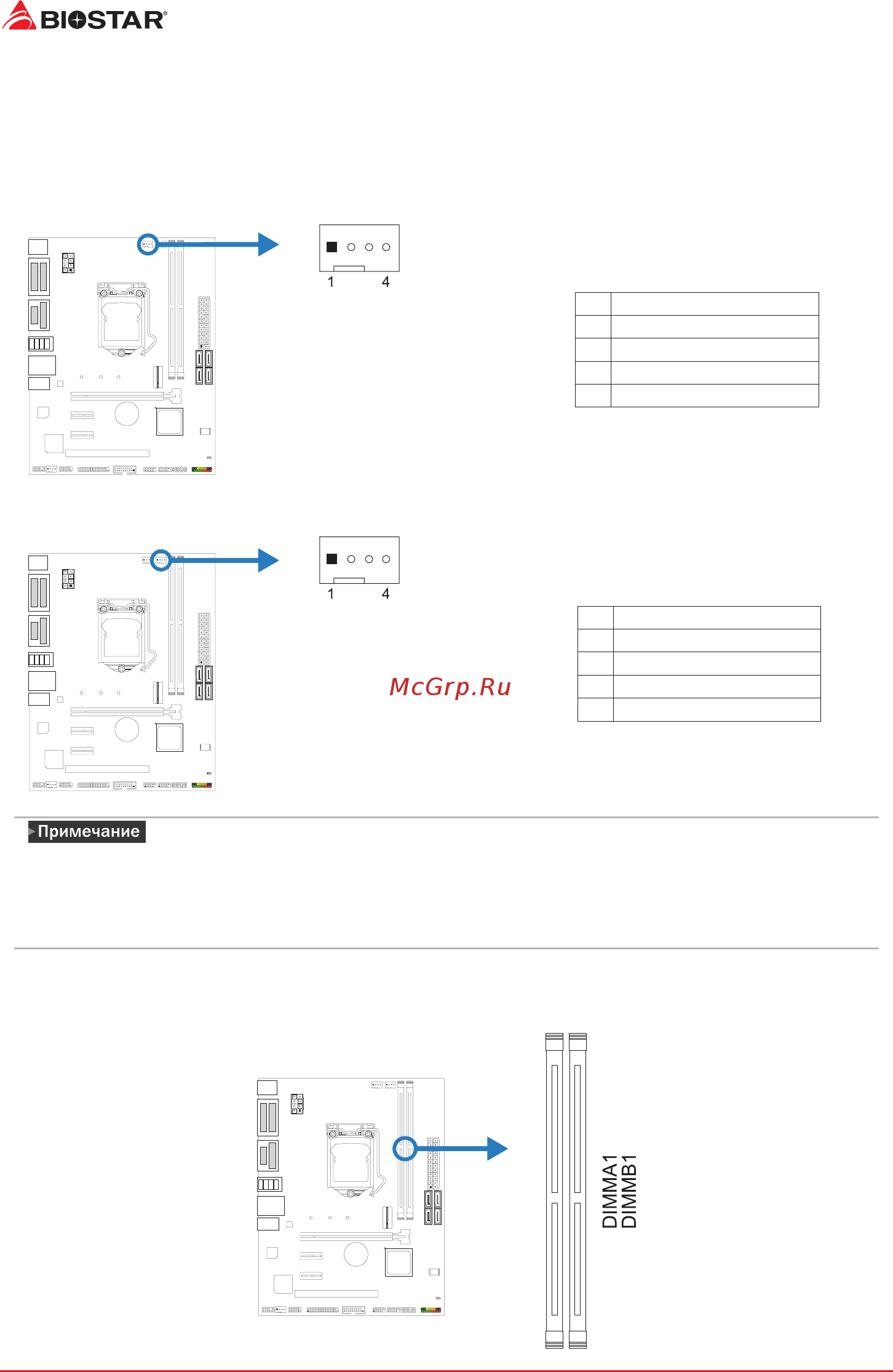

2�3 Подключение охлаждающих вентиляторов
Следующие штыревые соединители предназначены для охлаждающих вентиляторов,
встроенных в компьютер. Кабель и разъем вентилятора могут отличаться в зависимости
от производителя вентилятора.
CPU_FAN1: Штыревой соединитель вентилятора ЦП
Pin Assignment
1 Ground
2 +12V
3 FAN RPM rate sense
4 AI Fan Control
SYS_FAN1: Штыревой соединитель вентилятора системы
Pin Assignment
1 Ground
2 +12V
3 FAN RPM rate sense
4 AI Fan Control
»
»
CPU_FAN1, SYS_FAN1 поддерживают 4-контактные и 3-контактные головные разъемы.
При подключении проводов к разъемам обратите внимание, что красный провод является
положительным и должен быть подключен к контакту № 2, а черный провод – это Земля
и должен быть подключен к контакту № 1 (GND).
2�4 Установка системной памяти
Модули DDR4
