8 | Chapter 2: Hardware installaon

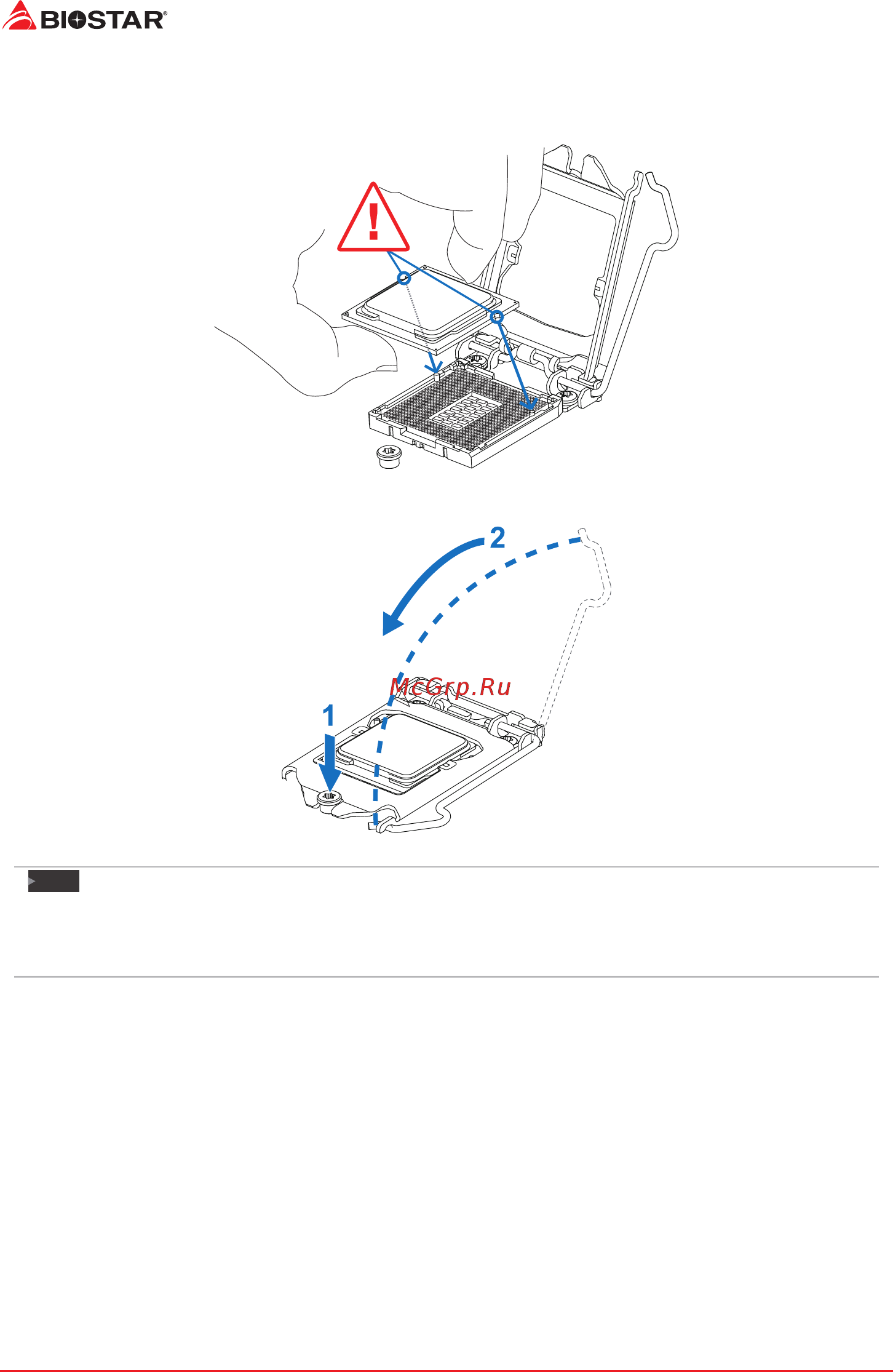

Step 4: Hold processor with your thumb and index ngers, oriented as shown. Align the

notches with the socket. Lower the processor straight down without lng or sliding the

processor in the socket.

Step 5: Hold the CPU down rmly, and then lower the lever to locked posion to complete the

installaon.

Note

 EnsurethatyouinstallthecorrectCPUdesignedforLGA1200socket.

 TheCPUtsonlyinonecorrectorientaon.DonotforcetheCPUintothesockettoprevent

damagingtheCPU.

Содержание

Fcc information and copyright 1
Appendix i specifications in other languages 27 2
Chapter 1 introduction 3 2
Chapter 2 hardware installation 7 2
Chapter 3 uefi bios software 18 2
Chapter 4 useful help 23 2
Fcc information and copyright 1 2
Table of contents 2
1 before you start 3
Chapter 1 introduction 3
Package checklist 3
3 specifications 4
Chapter 1 introduction 4
Chapter 1 introduction 5 5
H410mhg 5
Rear panel connectors 5
Chapter 1 introduction 6
Motherboard layout 6
Chapter 2 hardware installation 7
Chapter 2 hardware installation 7 7
H410mhg 7
Install central processing unit cpu 7
Step 1 locate the cpu socket on the motherboard 7
Step 2 pull the socket locking lever out from the socket and then raise the lever up 7
Step 3 remove the pin cap 7
Install a heatsink 9
Chapter 2 hardware installation 10
Connect cooling fans 10
Cpu_fan1 cpu fan header 10
Cpu_fan1 sys_fan1support4 pinand3 pinheadconnectors whenconnectingwithwiresonto connectors pleasenotethattheredwireisthepositiveandshouldbeconnectedtopin 2 andthe blackwireisgroundandshouldbeconnectedtopin 1 gnd 10
Ddr4 modules 10
Install system memory 10
Sys_fan1 system fan header 10
These fan headers support cooling fans built in the computer the fan cable and connector may be different according to the fan manufacturer 10
Chapter 2 hardware installation 11 11
Dual channel memory installation 11
H410mhg 11
Memory capacity 11
O means memory installed x means memory not installed 11
Please refer to the following requirements to activate dual channel function install memory module of the same density in pairs shown in the table 11
Step 1 unlock a dimm slot by pressing the retaining clips outward align a dimm on the slot such that the notch on the dimm matches the break on the slot 11
Step 2 insert the dimm vertically and firmly into the slot until the retaining clips snap back in place and the dimm is properly seated 11
Expansion slots 12
Pci1 peripheral component interconnect slots 12
Pcie m2 m m key socket 12
Pex16_1 pci express gen3 x16 slot 12
Pex1_1 pex1_2 pci express gen2 x1 slots 12
Install an expansion card 13
Jcmos1 clear cmos jumper 13
Jumper switch setting 13
Atxpwr1 atx power source connector 14
Atxpwr2 atx power source connector 14
Beforeyoupoweronthesystem pleasemakesurethatbothatxpwr1andatxpwr2connectors havebeenplugged in insufficientpowersuppliedtothesystemmayresultininstabilityortheperipheralsnotfunctioning properly useofapsuwithahigherpoweroutputisrecommendedwhenconfiguringasystemwith morepower consumingdevices 14
Chapter 2 hardware installation 14
For better compatibility we recommend to use a standard atx 24 pin power supply for this connector make sure to find the correct orientation before plugging the connector 14
Headers connectors 14
The connector provides 12v to the cpu power circuit if the cpu power plug is 4 pin please plug it into pin 1 2 5 6 of atxpwr2 14
Chapter 2 hardware installation 15 15
H410mhg 15
Panel1 front panel header 15
Sata_1 sata_2 sata_3 sata_4 serial ata connectors 15
These connectors connect to sata hard disk drives via sata cables 15
This 16 pin header includes power on reset hdd led power led and speaker connection 15
This header allows you to store cryptographic keys that protect information 15
Tpm trusted platform module header 15
Whenusingsatassdmoduleonpcie m2slot thesata_1connectorwillbedisabled 15
Chapter 2 hardware installation 16
F_audio1 front panel audio header 16
F_usb1 f_usb2 header for usb 2 ports at front panel 16
Itisrecommendedthatyouconnectahigh definitionfrontpanelaudiomoduletothisconnectorto availofthemotherboard shighdefinitionaudiocapability pleasetrytodisablethe frontpaneljackdetection ifyouwanttouseanac 97frontaudiooutput cable thefunctioncanbefoundviao s audioutility 16
Jfront_usb3_1 header for usb 3 gen1 ports at front panel 16
This header allows user to add additional usb ports on the pc front panel and also can be connected with a wide range of external peripherals 16
This header allows user to connect the chassis mount front panel audio i o which supports hd and ac 97 audio standards 16
Chapter 2 hardware installation 17 17
Com1 serial port header 17
H410mhg 17
Jprint1 printer port connector 17
The motherboard has a serial port header for connecting rs 232 port 17
This header allows you to connector printer on the pc 17
Bios update 18
Chapter 3 uefi bios software 18
Uefi bios setup 18
Installing software 22
Launching software 22
Software 22
Chapter 4 useful help 23
Driver installation 23
Ami bios beep code 24
Ami bios post code 24
Boot block beep codes 24
Chapter 4 useful help 24
Post bios beep codes 24
Chapter 4 useful help 25 25
H410mhg 25
After confirmed please follow steps below to relief the cpu protection function 1 remove the power cord from power supply for seconds 2 wait for seconds 3 plug in the power cord and boot up the system 26
Chapter 4 useful help 26
Cpu overheated if the system shutdown automatically after power on system for seconds that means the cpu protection function has been activated 26
In this case please double check 1 the cpu cooler surface is placed evenly with the cpu surface 2 cpu fan is rotated normally 3 cpu fan speed is fulfilling with the cpu speed 26
Or you can 1 clear the cmos data see close cmos header jcmos1 section 2 wait for seconds 3 power on the system again 26
Troubleshooting 26
When the cpu is over heated the motherboard will shutdown automatically to avoid a damage of the cpu and the system may not power on again 26
Appendix i specifications in other languages 27
Appendix i specifications in other languages 27 27
Arabic 27
H410mhg 27
تﺎﻔﺻاﻮﻤﻟا 27
Appendix i specifications in other languages 28
German 28
Appendix i specifications in other languages 29 29
H410mhg 29
Appendix i specifications in other languages 30
Spanish 30
Appendix i specifications in other languages 31 31
H410mhg 31
Информация fcc и авторское право 33
Глава 1 введение 3 34
Глава 2 установка оборудования 7 34
Глава 3 uefi bios и программное обеспечение 18 34
Глава 4 полезная помощь 23 34
Информация fcc и авторское право 1 34
Содержание 34
1 перед началом 35
2 составупаковки 35
Глава 1 введение 35
3 технические характеристики 36
Глава 1 введение 36
4 разъемы задней панели 37
H410mhg 37
Глава 1 введение 5 37
5 компоновка материнской платы 38
Глава 1 введение 38
1 установка центрального процессора цп 39
H410mhg 39
Глава 2 установка оборудования 39
Глава 2 установка оборудования 7 39
Шаг 1 найдите сокет цп на материнской плате 39
Шаг 2 потяните из сокета фиксирующий рычаг а затем поднимите рычаг 39
Шаг 3 снимите штырьковый цоколь 39
Глава 2 установка оборудования 40
Шаг 4 удерживая процессор большим и указательным пальцами сориентируйте его как показано на рисунке совместите выемки с сокетом опустите процессор прямо вниз не наклоняя и не сдвигая процессор в сокете 40
Шаг 5 крепко удерживая цп опустите рычаг в положение фиксации чтобы завершить установку 40
2 установка радиатора 41
H410mhg 41
Глава 2 установка оборудования 9 41
Шаг 1 установите вентилятор цп в сборе поверх установленного цп и убедитесь что четыре крепежных элемента совпадают с отверстиями на материнской плате сориентируйте вентилятор в сборе и поместите кабель вентилятора максимально близко к разъему вентилятора цп 41
Шаг 2 одновременно нажмите на два крепежных элемента которые расположены по диагонали чтобы зафиксировать вентилятор цп в сборе при фиксации каждого крепежного элемента должен быть слышен щелчок 41
3 подключение охлаждающих вентиляторов 42
4 установка системной памяти 42
Cpu_fan1 sys_fan1 поддерживают 4 контактные и 3 контактные головные разъемы при подключении проводов к разъемам обратите внимание что красный провод является положительным и должен быть подключен к контакту 2 а черный провод это земля и должен быть подключен к контакту 1 gnd 42
Cpu_fan1 штыревой соединитель вентилятора цп 42
Sys_fan1 штыревой соединитель вентилятора системы 42
Глава 2 установка оборудования 42
Модули ddr4 42
Следующие штыревые соединители предназначены для охлаждающих вентиляторов встроенных в компьютер кабель и разъем вентилятора могут отличаться в зависимости от производителя вентилятора 42
H410mhg 43
O память установлена x память не установлена 43
Глава 2 установка оборудования 11 43
Емкость памяти 43
Ознакомьтесь со следующими требованиями чтобы активировать двухканальную функцию устанавливайте модули памяти одинаковой плотности попарно как показано в таблице 43
Установка двухканальной памяти 43
Шаг 1 разблокируйте слот dimm нажав на фиксирующие зажимы наружу выровняйте модуль dimm в слоте таким образом чтобы выемка на модуле dimm совпадала с разрывом в слоте 43
Шаг 2 вставьте dimm вертикально плотно в слот так чтобы фиксирующие зажимы защелкнулисьи модуль dimm установился должным образом 43
5 слоты расширения 44
Pci1 слоты для подключения периферийных компонентов 44
Pcie m2 слот m 2 m key 44
Pex16_1 слот pci express gen3 x16 44
Pex1_1 pex1_2 слот pci express gen2 x1 44
6 настройка переключателя 45
Jcmos1 перемычка очистки cmos 45
Установка карты расширения 45
7 штыревые соединители и разъемы 46
Atxpwr1 разъем источника питания atx 46
Atxpwr2 разъем источника питания atx 46
Глава 2 установка оборудования 46
Для лучшей совместимости рекомендуется использовать для этого разъема стандартный 24 контактный источник питания atx перед подключением разъема убедитесь в правильной ориентации 46
Перед включением системы убедитесь что вставлены оба разъема atxpwr1 atxpwr2 недостаточное питание системы может привести к нестабильности или неправильному функционированию периферийных устройств при настройке системы с более энергоемкими устройствами рекомендуется использовать блок питания с более высокой выходной мощностью 46
Разъем обеспечивает 12 в в цепи питания цп если разъем питания цп 4 контактный подключите его к контактам 1 2 5 6 atxpwr2 46
Указания по очистке cmos 1 отсоедините питание переменного тока 2 установите перемычку в положение контакт 1 2 закорочен для этого можно прикоснуться к двум контактам металлическим предметом например отверткой 3 подождите пять секунд 4 после очистки значений cmos убедитесь что перемычка находится в положении контакт 1 2 разомкнут 5 включите питание переменного тока 6 загрузите оптимальные значения по умолчанию и сохраните настройки в cmos 46
H410mhg 47
Panel1 штыревой соединитель передней панели 47
Sata_1 sata_2 sata_3 sata_4 разъемыserial ata 6 0 гбит с 47
Tpm штыревой соединитель доверенного платформенного модуля 47
Глава 2 установка оборудования 15 47
Когда слот pcie m2 занят режимом sata разъем sata_1 будет отключен 47
Эти разъемы подключаются к жестким дискам sata через кабели sata 47
Этот 16 контактный штыревой соединитель включает в себя соединения включения питания сброса светодиода жесткого диска светодиода питания и динамика 47
Этот штыревой соединитель позволяет хранить криптографические ключи защищающие информацию 47
F_audio1 штыревой соединитель аудио передней панели 48
F_usb1 f_usb2 штыревой соединитель для портов usb 2 0 на передней панели 48
Jfront_usb3_1 штыревой соединитель для портов usb 3 2 gen1 на передней панели 48
Глава 2 установка оборудования 48
Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты usb на переднюю панель пк а также может быть подключен к самым разным внешним периферийным устройствам 48
Этот штыревой соединитель позволяет пользователю подключать монтируемый на шасси вход выход аудио передней панели который поддерживает аудиостандарты hd audio звука высокой четкости ac 97 48
Com1 разъем последовательного порта 49
H410mhg 49
Jprint1 разъем порта принтера 49
Глава 2 установка оборудования 17 49
На материнской плате имеется штыревой соединитель последовательного порта для подключения порта rs 232 49
Рекомендуется подключать к этому разъему аудиомодуль высокой четкости на передней панели чтобы использовать возможности материнской платы для воспроизведения звука высокой четкости попробуйте отключить функцию обнаружение разъема на передней панели если вы хотите использовать кабель переднего аудиовыхода ac 97 функцию можно найти через утилиту o s audio 49
Этот заголовок позволяет подключать принтер к пк 49
1 настройка uefi bios 50
2 обновление bios 50
Глава 3 uefi bios и программное обеспечение 50
3 программное обеспечение 54
Запуск программного обеспечения 54
Установка программного обеспечения 54
1 установка драйвера 55
Глава 4 полезная помощь 55
2 звуковой код bios ami 56
3 post код bios ami 56
Глава 4 полезная помощь 56
Звуковые post коды bios 56
Звуковые коды загрузочного блока 56
H410mhg 57
Глава 4 полезная помощь 25 57
4 поиск и устранение неисправностей 58
Глава 4 полезная помощь 58
Или вы можете 1 очистить данные cmos см раздел замыкание штыревого соединителя cmos jcmos1 2 подождите несколько секунд 3 снова включить систему 58
Перегрев цп если система автоматически выключается в течение нескольких секунд после включения это означает что активирована функция защиты цп когда цп перегревается материнская плата автоматически отключается во избежание повреждения цп и система не может включиться снова в этом случае дважды убедитесь что 1 поверхность кулера цп расположено ровно по отношению к поверхности цп 2 вентилятор цп вращается нормально 3 частота вращения вентилятора цп соответствует частоте цп после подтверждения выполните следующие действия чтобы снять функцию защиты цп 1 отсоедините шнур питания от источника питания на несколько секунд 2 подождите несколько секунд 3 подключите шнур питания и загрузите систему 58
Fcc조항 59
면책 설명 59
정전기방지 조작 규칙 59
있으므로이를피하기위하여설비를컴퓨터케이스에삽입하거나제거할때전원 이꺼진상태인지반드시확인하시기바랍니다 당사는본 조작 규칙이나 안전 사항을준수하지않음으로발생한메인보드의손상에대해책임을지지않습니다 60
목차 61
챕터 1 들어가는 글 4 61
챕터 2 하드웨어 설치 8 61
챕터 3 uefi 바이오스 소프트웨어 19 61
챕터 4 유용한 도움말 24 61
1 시작하기에 앞서 62
2 패키지 체크리스트 62
챕터 1 들어가는 글 62
3 사양 63
H410mhg 63
챕터 1 들어가는 글 5 63
4 후면 패널 커넥터 64
챕터 1 들어가는 글 64
5 마더보드 레이아웃 65
H410mhg 65
챕터 1 들어가는 글 7 65
1 cpu 설치 66
챕터 2 하드웨어 설치 66
H410mhg 67
단계 cpu를단단히 고정하고레버를아래로잠근후설치를완료합니다 67
단계 엄지와 검지로 지시방향과 같이 cpu를 잡아 주십시오 홈에 맞추어 cpu를 아래로놓아 주십시오 67
챕터 2 하드웨어 설치 9 67
2 cpu 쿨러 설치 68
단계 대각선 방향으로 한 번에 2개의 잠금장치를 아래로 밀어 제 자리에 cpu 쿨러가 장착되도록 합니다 각잠금장치가정상적으로잠기면 딸깍하는 소리가 납니다 68
단계 설치된 cpu 위에 cpu 쿨러를놓고 네 개의잠금장치가 메인보드의 cpu 소켓 주변 홀에 정확히 위치하는지확인합니다 방향에 맞춰 조립하고 cpu 팬 커넥터에 팬 케이블과 가장 가깝게 위치하도록하십시오 68
챕터 2 하드웨어 설치 68
3 쿨링 팬 연결 69
4 시스템 메모리 설치 69
Cpu_fan1 cpu 팬 헤더 69
Cpu_fan1 sys_fan1 은4 pin과3 pin 헤드 커넥터를 지원합니다 커넥터에 전선을 연결할 때 붉은 색 전선이 플러스 이고 핀 2에 반드시 연결되도록 주의하여 주십시오 검은 색 전선은 그라운드이고 핀 1 gnd 에 연결되어야 합니다 69
Ddr4 모듈 69
H410mhg 69
Sys_fan1 시스템 팬 헤더 69
챕터 2 하드웨어 설치 11 69
쿨링 팬 헤더에 쿨링 팬을 연결하여 컴퓨터에 장착하게 됩니다 팬 케이블과 커넥터는 팬 제조사에 따라 달라질 수 있습니다 69
O는 메모리가 설치된 상태를 x는 메모리가 설치되지 않은 상태를 의미합니다 70
단계 고정 클립을 눌러 바깥으로 향하게 하여 메모리를 설치할 수 있게 dimm 슬롯을 열어줍니다 메모리 홈의 위치가 슬롯 홈의 위치와 일치하도록 확인합니다 70
단계 슬롯에 메모리를 수직으로 밀어 넣어 단단하게 장착하고 고정 클립에서 딸깍 소리가 나는지확인하여 메모리가 적합하게 자리를 잡은 것인지확입합니다 70
듀얼 채널 기능을 활성화 하기 위해서는 다음의요구사항을 참조하시기 바랍니다 동일 용량의 메모리 한 짝 2개를 아래의표와 같이 설치하여 주십시오 70
듀얼 채널 메모리 설치 70
메모리 용량 70
챕터 2 하드웨어 설치 70
5 확장 슬롯 71
Pci1 주변기기 구성 요소 상호 연결 슬롯 71
Pcie m2 m 2 m key 슬롯 71
Pex16_1 pci express 3세대 x16 슬롯 71
Pex1_1 pex1_2 pci express 2세대 x1 슬롯 71
6 점퍼 스위치 설정 72
Jcmos1 cmos 클리어 점퍼 72
확장 카드 설치 72
7 헤더 커넥터 73
Atxpwr1 atx 전원 커넥터 73
Atxpwr2 atx 전원 커넥터 73
H410mhg 73
더 나은 호환성을 위해 표준 24 핀 전원 공급장치의 사용을 추천합니다 커넥터를 연결하기 전에 올바른 방향인지 확인하여 주십시오 73
이 커넥터는 cpu 전력 회로로 12v를 공급합니다 cpu 전력 플러그가 4핀이라면 atxpwr2의 1 2 5 6핀에 꽂아주십시오 73
챕터 2 하드웨어 설치 15 73
Panel1 전면 패널 헤더 74
Pcie m2 슬롯에 sata ssd 모듈을 사용한다면 sata_1 커넥터는 사용할 수 없습니다 74
Sata_1 sata_2 sata_3 sata_4 시리얼 ata 커넥터 74
Tpm 신뢰할 수있는 플랫폼 모듈 헤더 74
이 16핀 헤더는 파워 온 리셋 hdd led 파워 led 스피커 연결을 포함하고 있습니다 74
이 커넥터들은 sata 케이블을 통해 sata 하드 디스크 드라이브에 연결됩니다 74
이 헤더를 사용하면 정보를 보호하는 암호화 키를 저장할 수 있습니다 74
챕터 2 하드웨어 설치 74
F_audio1 전면 패널 오디오 헤더 75
F_usb1 f_usb2 전면 패널 usb 2 0 포트용 헤더 75
H410mhg 75
Jfront_usb3_1 전면 패널 usb 3 2 1세대 포트용 헤더 75
다음 페이지에 계속 75
이 헤더는 사용자로 하여금 hd 그리고 ac 97 오디오 표준을 지원하는 케이스 전면 패널 오디오 입 출력 포트와 연결할 수 있게 합니다 75
이 헤더는 사용자에게 pc 전면 패널에 usb 포트를 추가할 수 있게 하며 광범위한 외장 장치들과 연결할 수 있습니다 75
챕터 2 하드웨어 설치 17 75
Com1 직렬포트 76
Jprint1 프린터 포트 헤더 76
본 메인 보드는 1개의 직렬포트가 있으며rs 232커넥터를 연결할 수 있습니다 76
이 헤더를 사용하면 pc의 프린터를 연결할 수 있습니다 76
전면 hd 오디오 잭을 사용하여 헤드셋을 연결할 때 후면 사운드는 자동으로 나오지 않습니다 메인보드의 hd 오디오를 사용하기 위해 hd 전면 패널 오디오 모듈을 이 커넥터에 연결하는 것을 권장합니다 ac 97 전면 오디오 출력 케이블을 사용하기를 원한다면 전면 패널 잭 감지 기능을 해제하여 주십시오그 기능은 o s 오디오 유틸리티에서 발견할 수 있습니다 76
챕터 2 하드웨어 설치 76
1 uefi 바이오스 설정 77
2 바이오스 업데이트 77
챕터 3 uefi 바이오스 소프트웨어 77
3 소프트웨어 81
소프트웨어의 설치 81
소프트웨어의 실행 81
1 드라이버 설치 82
챕터 4 유용한 도움말 82
2 ami 바이오스 비프 코드 83
3 ami 바이오스 포스트 코드 83
H410mhg 83
Post 바이오스 비프 코드 83
부트 블록 비프 코드 83
챕터 4 유용한 도움말 25 83
챕터 4 유용한 도움말 84
4 문제 해결 85
Fcc條款 87
免責說明 87
防靜電操作規則 87
目錄 88
第一章主板介绍 3 88
第三章 uefi bios和軟體 18 88
第二章硬體安装 7 88
第四章幫助訊息 23 88
附錄產品中有毒有害物質或元素的名稱及含量 38 88
1 前言 89
2 包裝配件 89
第一章主板介绍 89
3 主板特性 90
第一章主板介绍 90
4 後側面板介面 91
H410mhg 91
第一章主板介绍 5 91
5 主板結構圖 92
第一章主板介绍 92
1 中央處理器 cpu 93
第二章硬體安裝 93
2 散熱片 95
H410mhg 95
步驟1 請將cpu風扇零件置於cpu頂部確保四個固定件對齊主板上的插孔調整其方位使風扇電線與cpu風扇接孔間距最近確保固定件與插槽垂直指向散熱片 95
步驟2 依序把對角2個固定件同時向下按壓以固定風扇完成cpu安裝 95
第二章硬體安裝 9 95
3 風扇接頭 96
4 系統記憶體 96
Cpu_fan1 cpu風扇接頭 96
Cpu_fan1 sys_fan1支援4個針腳和3針腳接頭接線時請注意紅線是正級需接到第二個針腳黑線接地需接到接地針腳 96
Ddr4記憶體模組 96
Sys_fan1 系統風扇接頭 96
此風扇接頭支援電腦上設置的冷卻風扇風扇電纜和連接器可能因風扇製造商而有差異 96
第二章硬體安裝 96
H410mhg 97
O 表示記憶體已安裝 x 表示記憶體未安裝 97
步驟1 向外按壓固定夾以解鎖dimm插槽對準插槽上的dimm 以使dimm上的槽口與插槽上的缺口符合 97
步驟2 垂直將dimm牢固地插入插槽直到固定夾扣跳回原位並且dimm正確就位 97
為啓動主板雙通道功能使用記憶體模組必須符合以下要求成對安裝相同密度的記憶體模組如下表所示 97
第二章硬體安裝 11 97
記憶體容量 97
雙通道記憶安裝 97
5 擴充插槽 98
Pci1 外圍設備互連插槽 98
Pcie m2 m 2 m key 插槽 98
Pex16_1 pci express gen3 x16 插槽 98
Pex1_1 pex1_2 pci express gen2 x1 插槽 98
安裝擴充卡 98
6 跳線設定 99
Jcmos1 清空cmos 跳線 99
7 接頭和插槽 100
Atxpwr1 atx電源插槽 100
Atxpwr2 atx電源插槽 100
此插槽為cpu電路提供 12v電壓若cpu電源插頭為4針腳請將其插入atxpwr2的 1 2 5 6針腳 100
為了更好的相容性我們建議使用標準的atx24 pin電源供應此插槽的電源 100
第二章硬體安裝 100
開機前請確保atxpwr1和atxpwr2插槽都已插上電源電壓不足可能會導致系統不穩或外接設備無法正常運轉當配置具有大功耗設備的系統時建議您使用具有更高功率輸出的電源供應器 100
H410mhg 101
Panel1 前置面板接頭 101
Sata_1 sata_2 sata_3 sata_4 serial ata接頭 101
Tpm tpm安全模組接頭 101
此16針腳接頭包含開機重新啓動硬碟指示燈和電源指示燈和喇叭接頭 101
此接頭可連接可信任安全平台模组系统可用來儲存金鑰認證與資料並增加網路安全性 101
此接頭通過sata數據線連接sata硬碟 101
當安裝sata ssd模組於pcie m2插槽 sata_1接頭將會被禁用 101
第二章硬體安裝 15 101
F_audio1 前置面板音效接頭 102
F_usb1 f_usb2 前置面板usb 2 0接頭 102
Jfront_usb3_1 前置面板usb 3 2 gen1 接頭 102
此接頭可連接音效輸出數據線支援hd 高解析音效和ac 97 102
此接頭連接器允許用戶在pc前置面板上添加usb接頭並且可與各種外部外接設備取得連接 102
當使用前置hd音效插孔並插入耳機麥克風時後置聲音將自動禁用建議您連接前置高解析音效插孔即可使用主板高解析音效功能如果要連接使用ac 97前置音效輸出數據線請關閉前置面板插孔檢測功能此功能在系統音效工具中可見 102
第二章硬體安裝 102
Com1 序列埠接頭 103
H410mhg 103
J_print1 印表機接頭 103
此主板提供序列埠接頭可接rs 232接頭 103
此接頭可連接印表機接頭 103
第二章硬體安裝 17 103
1 uefi bios設定 104
2 更新bios 104
第三章 uefi bios和軟體 104
3 軟體 108
啓動軟體 108
安裝軟體 108
1 驅動程式安裝注意事項 109
第四章幫助訊息 109
2 ami bios 提示音代碼 110
3 ami bios 開機自檢代碼 110
Bios 開機自檢提示音代碼 110
啓動區塊模組提示音代碼 110
第四章幫助訊息 110
H410mhg 111
第四章幫助訊息 25 111
4 問題解答 112
H410mhg 113
附录产品中有毒有害物质或元素的名称及含量 113
附录产品中有毒有害物质或元素的名称及含量 27 113
