Buderus LOGAMATIC 4324 [10/92] Настройка предохранительного ограничителя температуры stb
![Buderus LOGAMATIC 4324 [10/92] Настройка предохранительного ограничителя температуры stb](/views2/1072863/page10/bga.png)

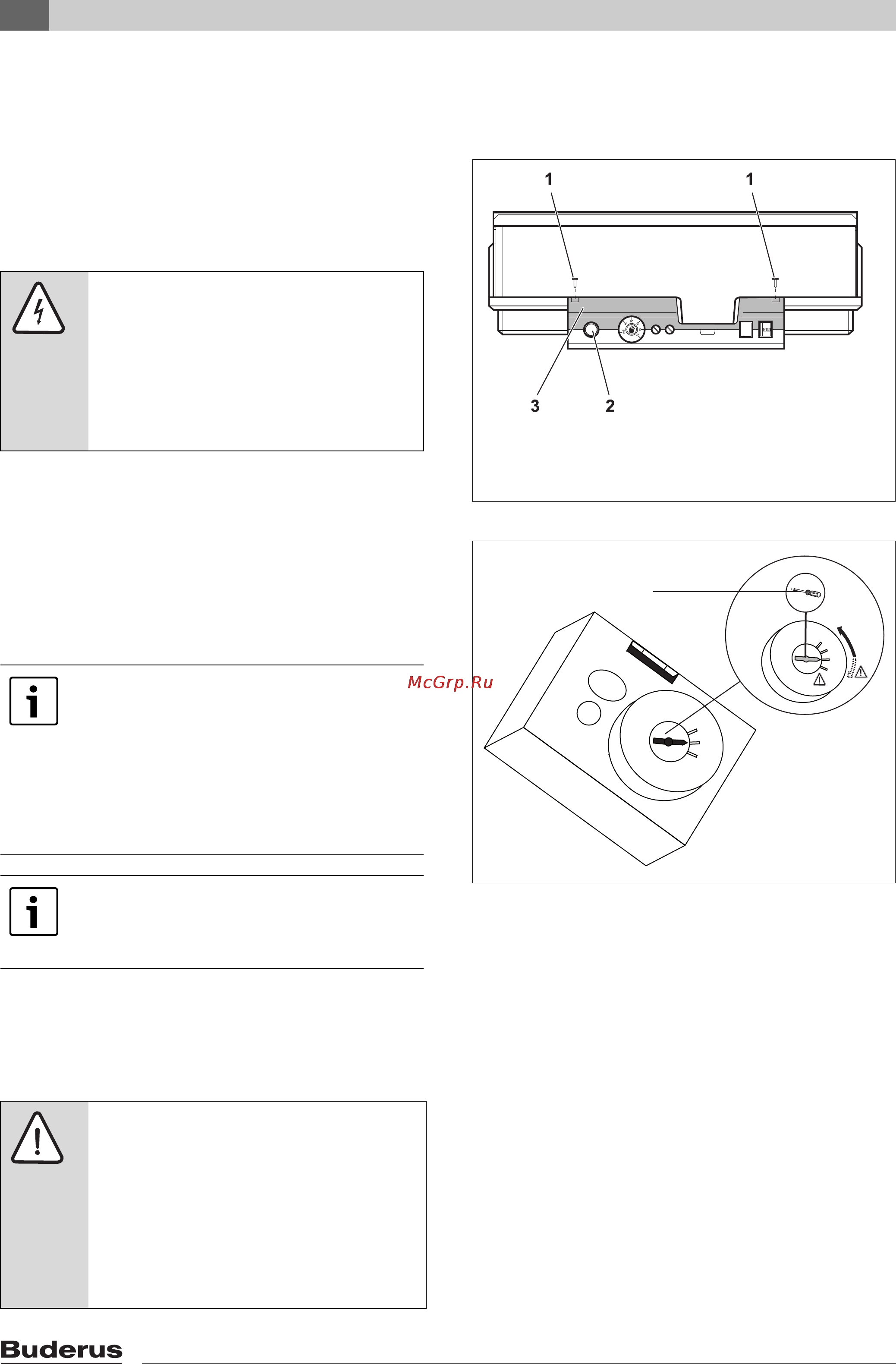

Настройка предохранительного ограничителя температуры (STB)
3
Logamatic 4324 - Оставляем за собой право на изменения!
10
3 Настройка предохранительного ограничителя температуры
(STB)
Демонтаж корпуса и разборка
предохранительного ограничителя
температуры
B Для настройки температуры нужно вынуть
предохранительный ограничитель (STB)
(Æ рис. 1, [2]) из корпуса.
B
Для демонтажа предохранительного ограничителя
температуры выверните два винта (
Æ
рис. 1, [1]).
B Снимите крышку (Æ рис. 1, [3]).
B Выньте STB вместе с
монтажной платой и
выполните следующие настройки.
Настройка предохранительного
ограничителя температуры (STB)
B Установите отвёрткой (Æ рис. 2, [1]) нужную, но
допустимую для котла температуру.
Рис. 1 Система управления Logamatic 4324
Рис. 2 Настройка предохр
анительного ограничителя
температуры
6 720 646 147-09.1T
1
6 720 646 150-01.2T
120
110
100
°C
95
120
110
100
°C
ОСТОРОЖНО!
ОПАСНО ДЛЯ ЖИЗНИ
из-за возможного поражения
электрическим током
B Пере
д тем, как отк
рыть систему
управления, отключите напряжение
на всех фазах и обеспечьте защиту
от случайного включения.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Максимально допустимая температура
отопительной системы, устанавливаемая
на предохранительном ограничителе
температуры, должна соответствовать
местным и нормативным требованиям, а
также учитывать ограничения, указанные
в допуске котла к эксплуатации.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Заводская установка составляет
110
°C.
ВНИМАНИЕ!
ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ /
ПОВРЕЖДЕНИЯ ОБОРУДОВАНИЯ
из-за неправильного срабатывания STB!
B Перед пуском котла в эксплуатацию
необходимо проверить правильное
выключение оборудования
предохранительным ограничителем
температуры (STB) (Æ 11, стр. 26).
