Элементы управления и пульт управления MEC2H
5
Logamatic 4324 - Оставляем за собой право на изменения!
12
5 Элементы управления и пульт управления MEC2H
5.1 Элементы управления

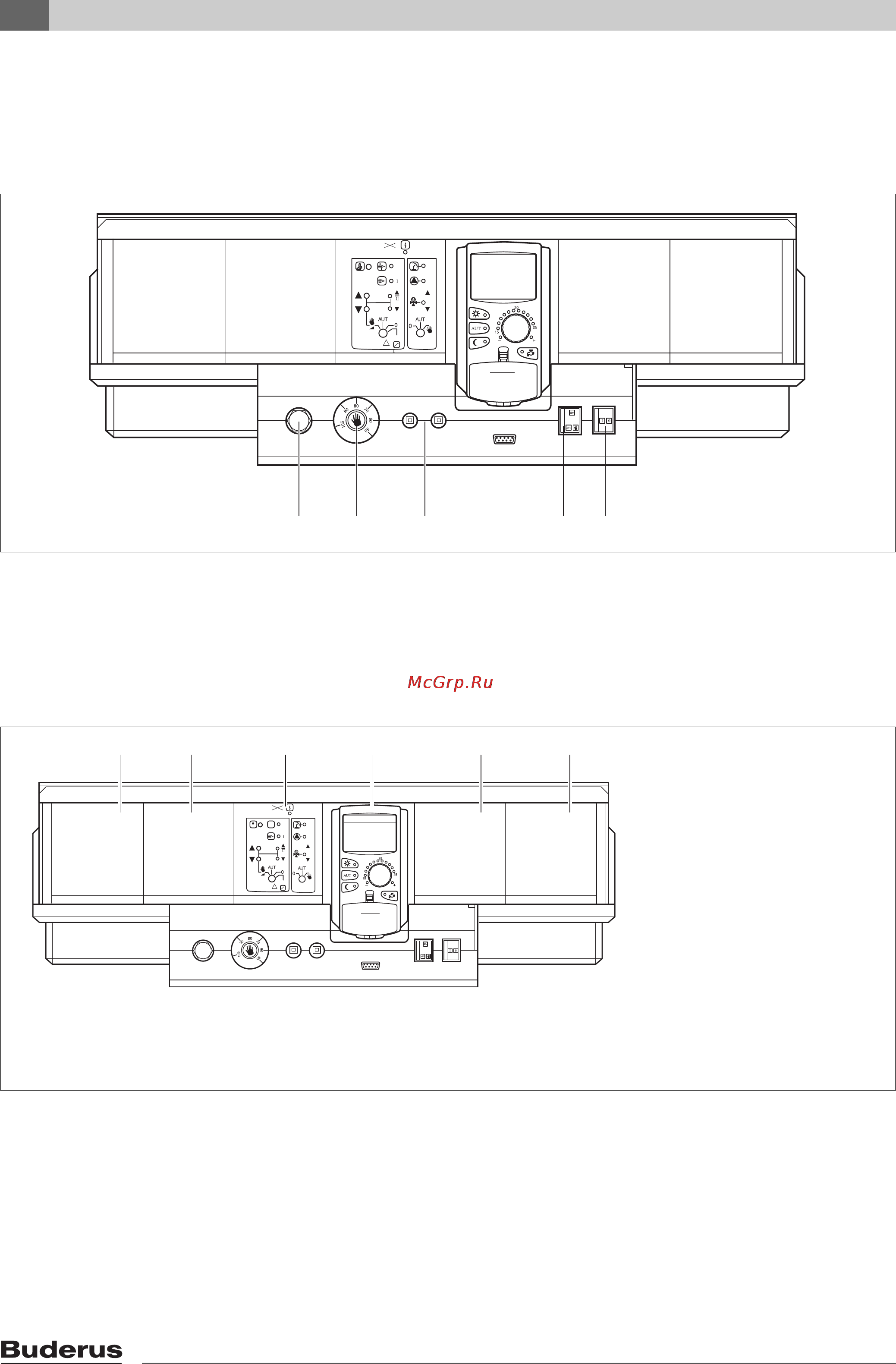

Рис. 4 Элементы управления
Buderus
MEC2H(R4324)
105 ° MEC2H MEC
TEST
T
B
!
12 3 45
6 720 646 147-02.1T
1 Предохранительный ограничитель температуры
2 Регулятор температуры к
отловой воды (работает
только при аварийном режиме горелки).
3 F1, F2 защитные автоматы по 10 A
4 Переключатель аварийног
о режима горелки
5 Пусковой выключатель
Рис. 5 Компле
ктация модулями
1 Разъём 1: возможна установка модуля FM45
9 или FM448 и модуля ZM438.
2 Разъём 2: возможна установка модуля FM45
9 или FM448 и модуля ZM438.
A Разъём A: ZM437 - котловой контур, горелка
B Разъём B: CM431 и только пульт управления MEC2H
3 Разъём 3: возможна установка модуля FM459 или FM448 и модуля ZM438.
4 Разъём 4: возможна установка модуля FM45
9 или FM448 и модуля ZM438.
12
3
4
AB
6 720 646 147-01.1T
105 ° MEC2H MEC
TEST
T
B
!
Buderus
MEC2H(R4324)
