Данные котла
14
Logamatic 4324 - Оставляем за собой право на изменения!
64
14.3 Общие настройки в меню "Данные котла"
Приведённые далее настройки не зависят от типа котла и горелки.
• Настройка функции насоса
В зависимости от гидравлическ
ой схемы или от условий эксплуатации
определённого отопительного котла насосы котлового контура могут
работать как питающий насос, байпасный насос или как насос
измерительного контура.

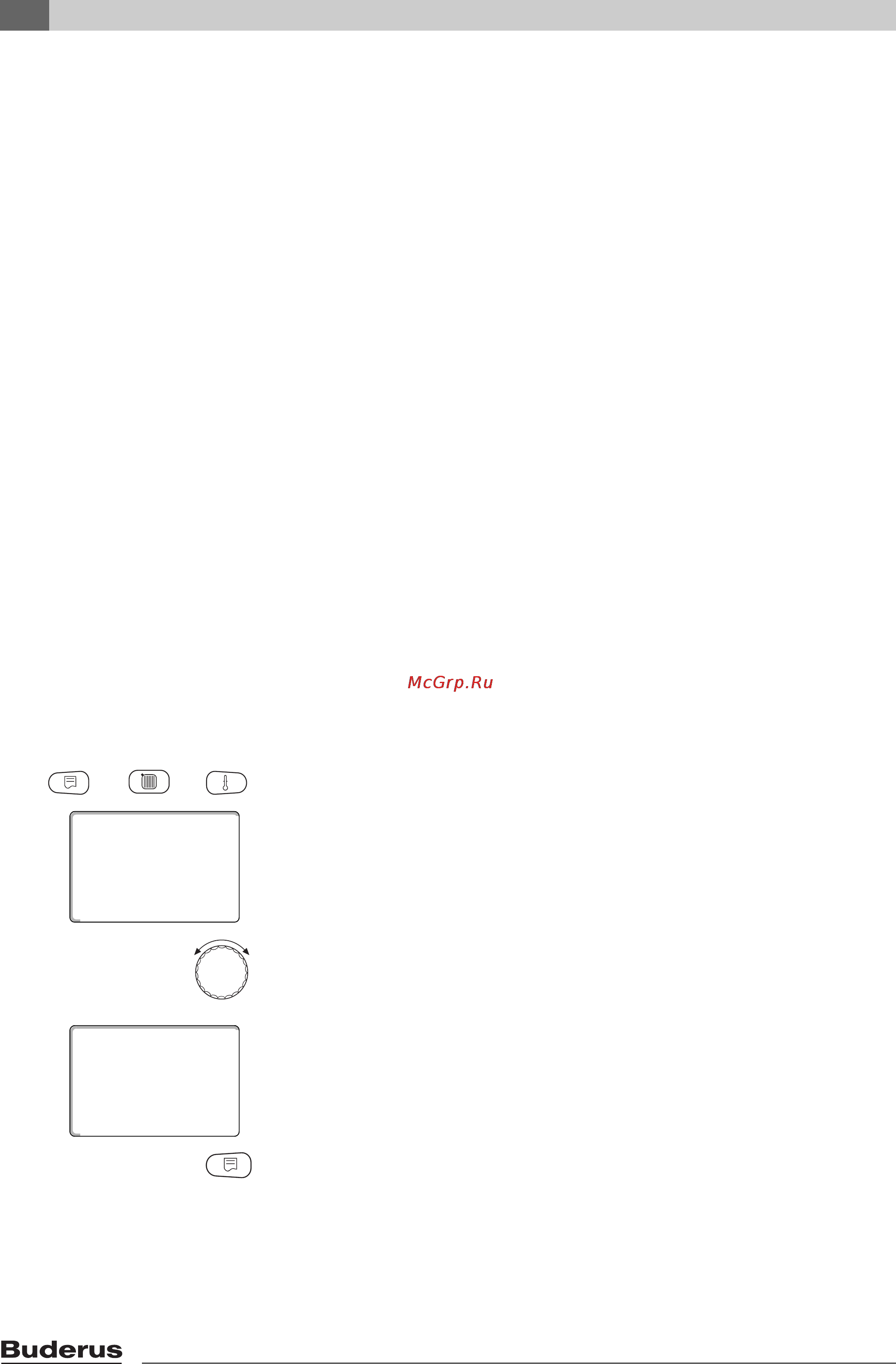

Вызовите сервисный уровень. На экране появляется первое главное меню
"OБЩИЕ ДAHHЫE".
На экране по
казано выбранное главное меню.
Установите ручкой управления главное ме
ню "ДАННЫЕ KOTЛA".
На экране показано вызванное под
меню.
Нажмите кнопку "Индикация" для
вызова подменю
(здесь: "ДАННЫЕ KOTЛA").
• Время выбега котлов
ого насоса
Для оптимального использования остат
очного тепла в отопительном
котле нужно установить время, в течение которого насос должен
работать после отключения горелки.
• Минимальное время ра
боты
Этот параметр устана
вливает минимальное время работы горелки
после включения, независимо от текущего заданного значения. Таким
образом предотвращаются частые включения и выключения горелки
при определённых условиях эксплуатации.
• Минимальная темпер
атура включения
Горелка вновь включа
ется, если температура подающей линии котла
при поступлении запроса на покрытие тепловой нагрузки понижается
до минимальной температуры включения.
• Максимальная температура
выключения
Горелка выключаетс
я, если температура подающей линии котла
достигает максимального значения.
• Максимальная температура
дымовых газов
Для измерения температур
ы дымовых газов должен быть установлен
датчик. Если температура дымовых газов становится выше
максимальной, то выдаётся сервисное сообщение. В этом случае
требуется техническое обслуживание котла.
+
+
СЕРВИСНЫЙ УРОВ.
ОБЩИЕ ДАННЫЕ
СЕРВИСНЫЙ УРОВ.
ДАННЫЕ KOTЛA
