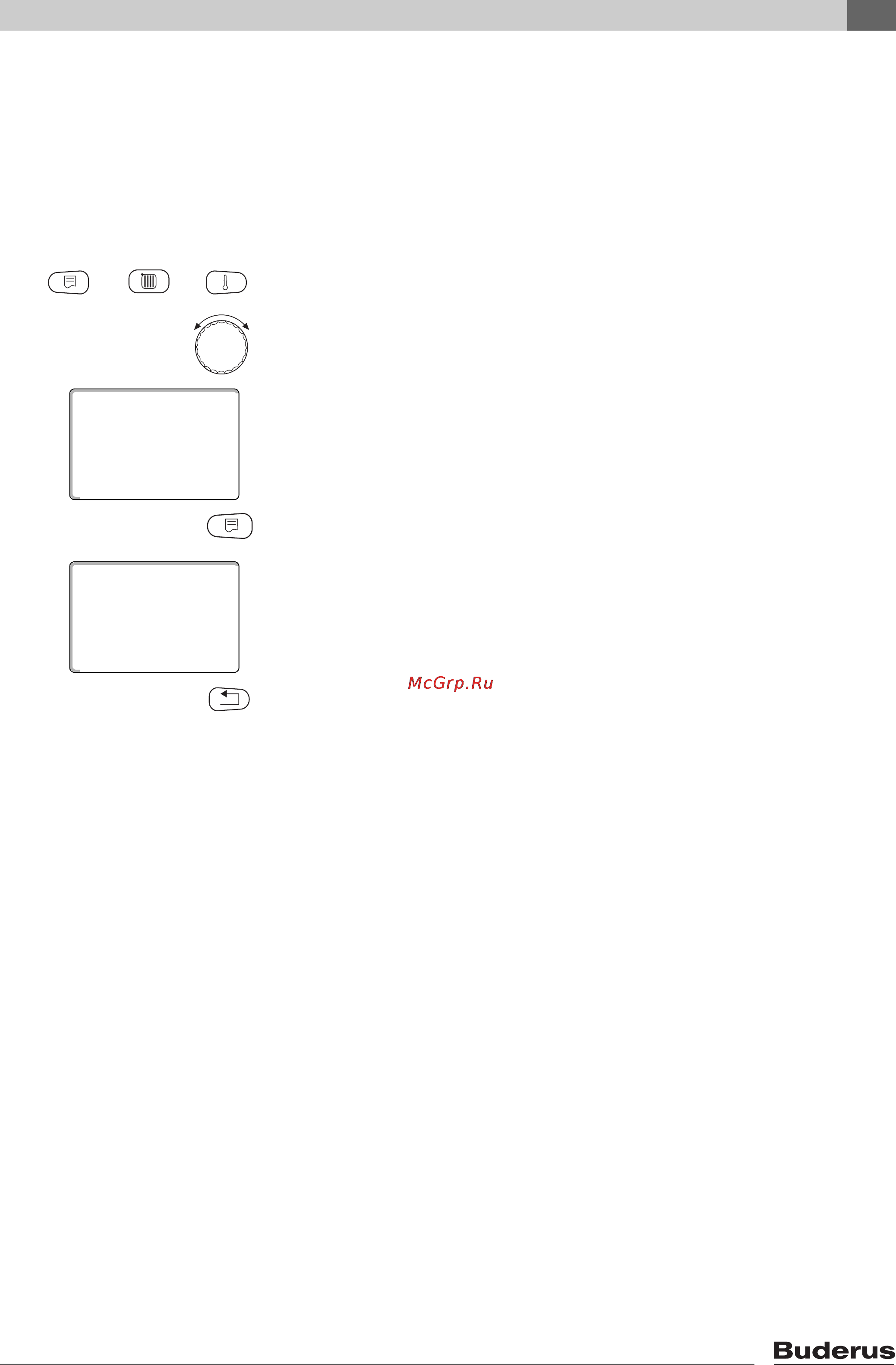

Отопительная кривая
16
Logamatic 4324 - Оставляем за собой право на изменения!
73
16 Отопительная кривая
В меню "Отопительная кривая" можно просмотреть действующую в
настоящий момент отопительную кривую котлового контура.
На экране показана температура подающей линии
(ПТ) при наружной
температуре (НТ).
Вызовите сервисны
й уровень. На экране появляется первое главное меню
"OБЩИЕ ДAHHЫE".
Установите ручкой управления главное ме
ню "ОТОПИТ.КРИВЫЕ".
На экране показано выбранное главн
ое меню.
Нажмите кнопку "Индикация" дл
я вызова подменю
(здесь: "КОТ. КОНТУР").
На экране показано вызванное подмен
ю.
Для возврата на вышестоящий уровень нажмите кн
опку "Назад".
+
+
СЕРВИСНЫЙ УРОВ.
ОТОПИТ.КРИВЫЕ
OTOПИT. KPИBAЯ
ПТ: 48 /67 /82
HT: 10 / 0 /-10
КОТ. КОНТУР
