Вызов сервисного уровня
9
Logamatic 4324 - Оставляем за собой право на изменения!
23
9 Вызов сервисного уровня
Выход на сервисный уровень защищен кодом доступа. Сервисный уровень
предназначен только для специалистов.
При непра
вомочном вмешате
льстве перестаёт действовать
гарантия!
Для этой функ
ции используются элементы управления, выделенные
серым цветом.

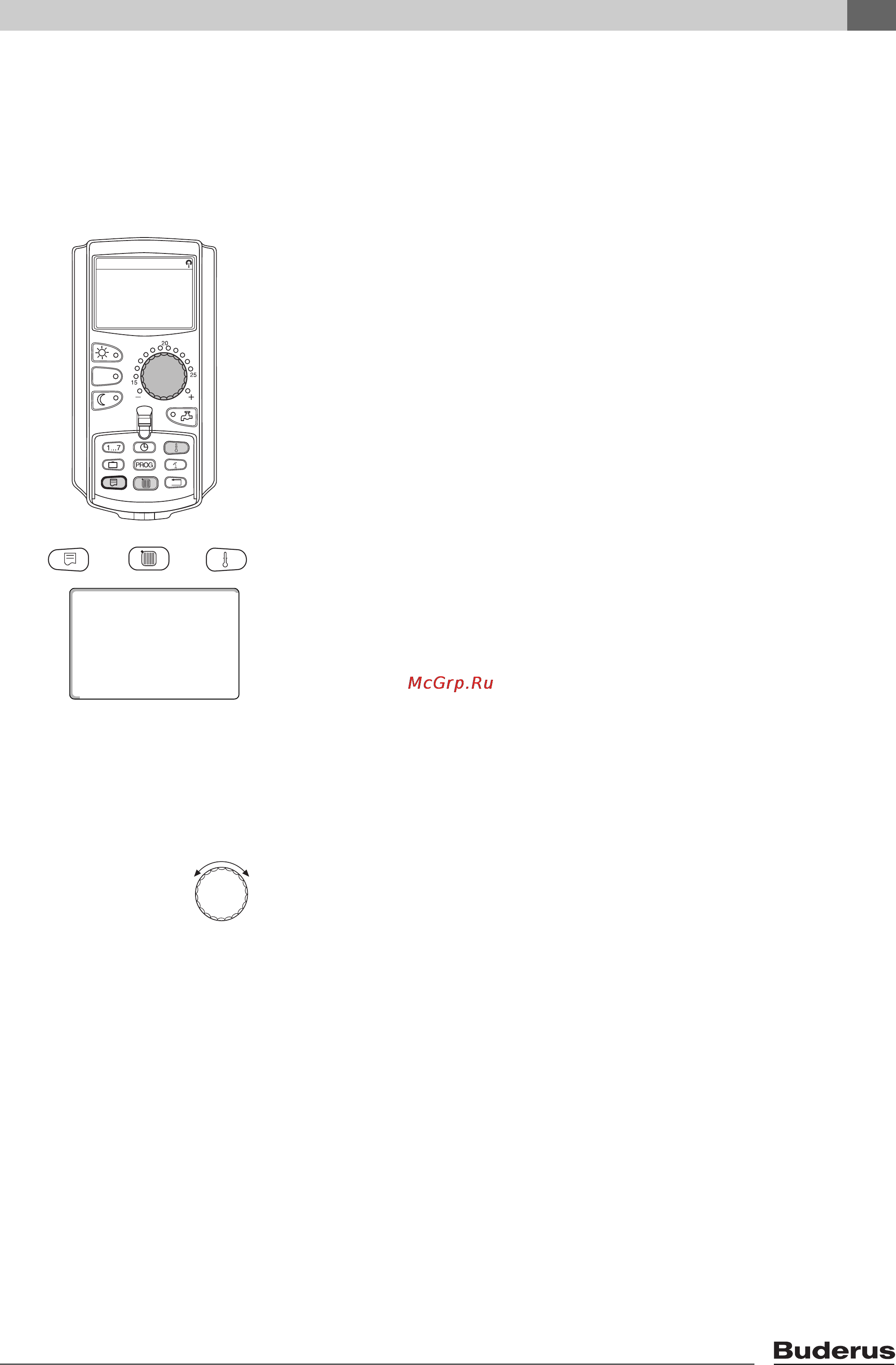

Одновременно нажмите и затем отпустите кнопки
"Индика
ция" + "
Отопительный контур" + "Температура".
Теперь сервисный уровень актив
ирован.
Принцип управления: "Наж
ать и повернуть"
На сервисном уровне есть несколько главных меню
. Если в последней
строке не стоит какое-либо значение, то в выбранном пункте меню имеется
ещё подуровень.
Вызов глав
ного меню
П
оворачивая ручку упра
вления, можно пролистать главные меню.
Главные меню идут один за другим, и за последним пунктом вновь
появляется первый.
• ОБЩИЕ ДАННЫЕ
• BЫБOP MOДУЛЯ
• ...
• ...
• ОБЩИЕ ДАННЫЕ
AUT
+
+
СЕРВИСНЫЙ УРОВ.
OБЩИE ДАННЫЕ
