Выбор модуля
13
Logamatic 4324 - Оставляем за собой право на изменения!
39

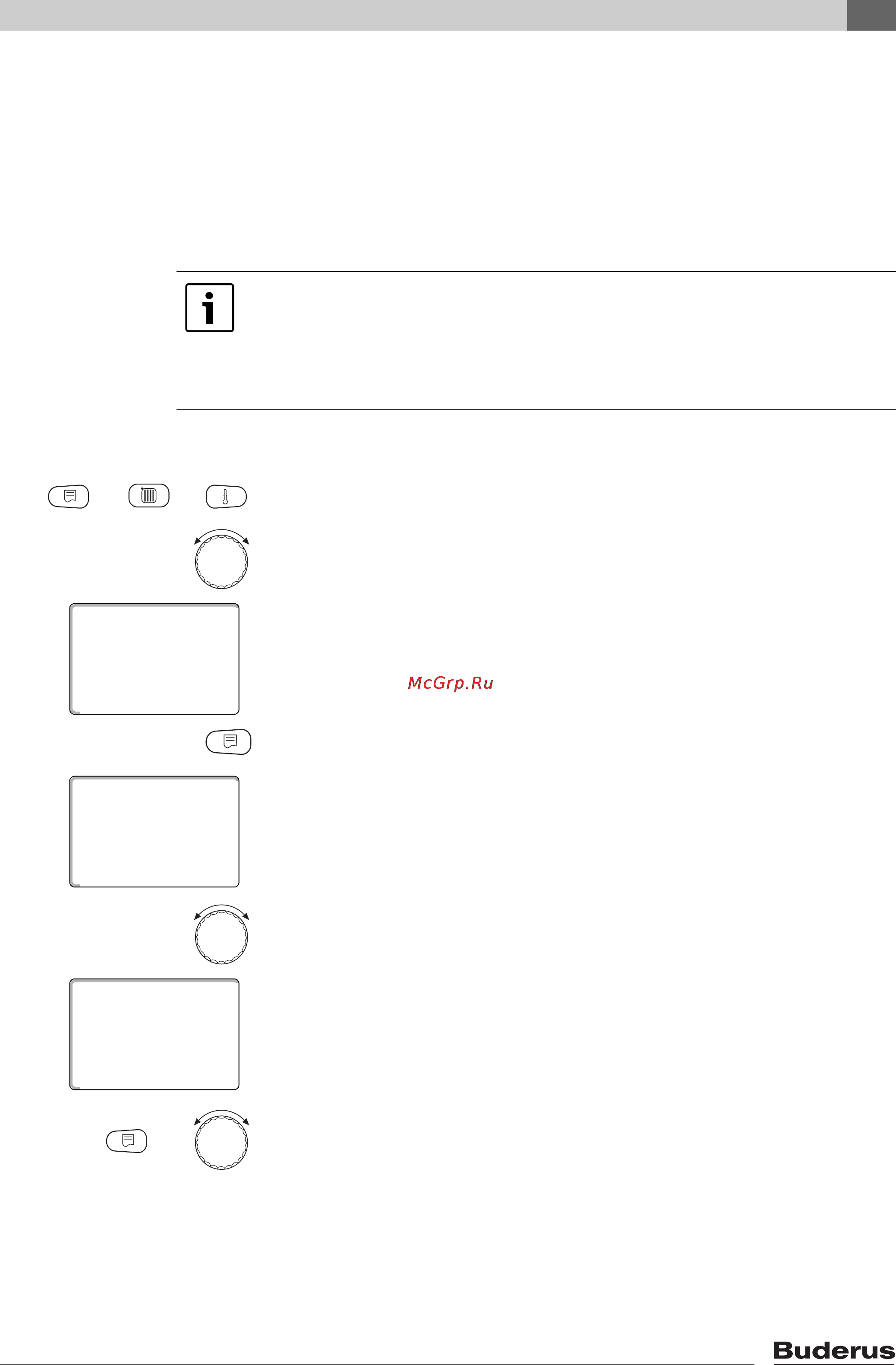

13 Выбор модуля
При включении системы управления Logamatic 4324 или при выборе
функции "Переустановить" модули автоматически распознаются и
записываются в память.
При необходимости
можно отменить регистрацию модулей
("отсут./автомат.") или задать их вручную.
Вызовите сервисны
й уровень. На экране появляется первое главное меню
"OБЩИЕ ДAHHЫE".
Установите ручко
й управления главное ме
ню "ВЫБОР МОДУЛЯ".
На экране показано выбранное главн
ое меню.
Нажмите кнопку "Индикация" дл
я вызова подменю
(здесь: "PA3’EM A ЦЕ
НТРАЛЬН.МОДУЛЬ").
На экране показано вызванное подмен
ю.
Установите ручкой управления по
дменю "РАЗ'ЕМ 1".
На экране показано установленное значение.
Держите нажатой кнопку "Индикация" и ручкой управления уст
ановите
нужное значение (здесь: "ФУНКЦ. МОДУЛЬ ОТСУТ./АВТОМАТ.")
Рекомендуется установить этот параметр. В этом случае модули
распознаются и инсталлируются автоматически.
Пример: Разъём 1: FM459
Разъёмы 2, 3 и 4: свободны
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
В системе управления Logamatic 4324 в разъёмы 1 - 4 можно
устанавливать только модули FM448, FM459 и вставную плату ZM438.
Модуль ZM438 не свя
зан с внутренней шиной, поэтому его установка в
меню "Выбор модуля" невозможна.
+
+
СЕРВИСНЫЙ УРОВ.
ВЫБОР МОДУЛЯ
BЫБOP MOДУЛЯ
ZM437
ЦЕНТРАЛЬН.МОДУЛЬ
PA3'EM A
BЫБOP MOДУЛЯ
FM459
СТРАТЕГИЯ
РАЗ'ЕМ 1
+
