Настройка регулятора температуры котловой воды (TR)
4
Logamatic 4324 - Оставляем за собой право на изменения!
11
4 Настройка регулятора температуры котловой воды (TR)
В отопительных системах, где требуется
температура котловой воды выше 90 °C (см.
указание!), переключите регулятор температуры
котловой воды с 90 °C на 105 °C.
B Снимите ручку настройки.
B Отломите стопор (Æ рис. 3, [1]).
B Вставьте ручку настройки.

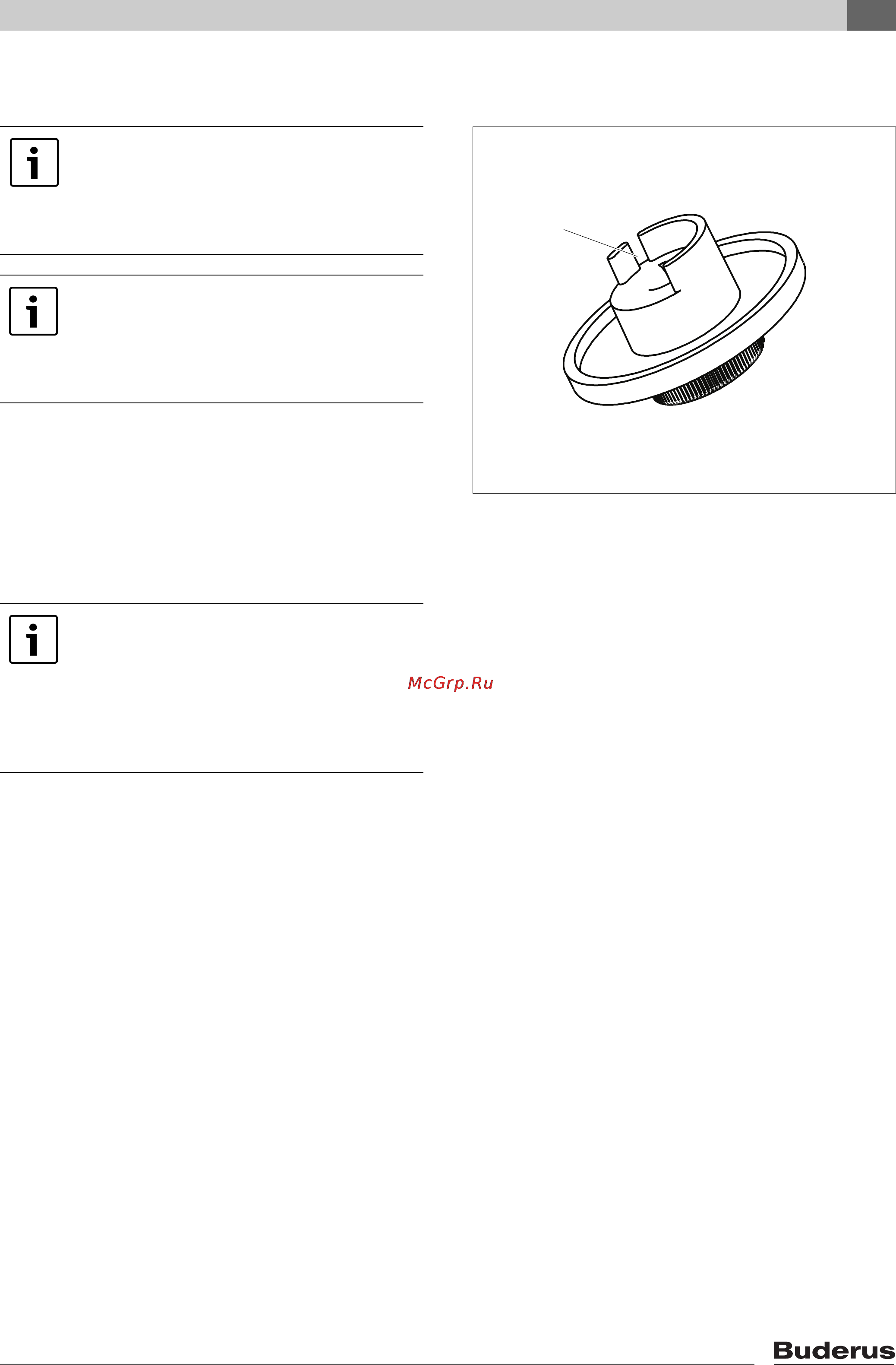

Рис. 3 Ручка настройки
1
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Механический регулятор температуры
работает только при аварийном режиме
горелки. В автоматическом режиме
механический регулятор отключен.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Переключение регулятора
температуры котловой воды с 90 °C на
105 °C - только при установке STB на
120 °C.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Максимально возможная регулируемая
температура котловой воды должна
быть минимум на 15 К ниже
температуры, установленной на
предохранительном ограничителе
(STB).
