Общие данные
12
Logamatic 4324 - Оставляем за собой право на изменения!
30
12.1 Минимальная наружная температура
Минимальная наружная температура представляет собой статистическое
среднее значение из самых низких температур за последние годы. Она
влияет на наклон отопительной кривой (холоднее - более пологая, теплее
- более крутая).
Вызовите сервисный уровень. На экране появляется первое главное меню
"OБЩИЕ ДAHHЫE".
Нажмите кнопку "Индика
ция" для
вызова подменю
(здесь: "MИH. HAP. t").
На экране показано вызванное под
меню.
Держите нажато
й кнопку "Индикация" и ручкой управления установите
нужное значение (здесь "–12°C").
На экране показано установленное зн
ачение.
Отпустите кнопку "Индикация" для со
хранения введённого значения.

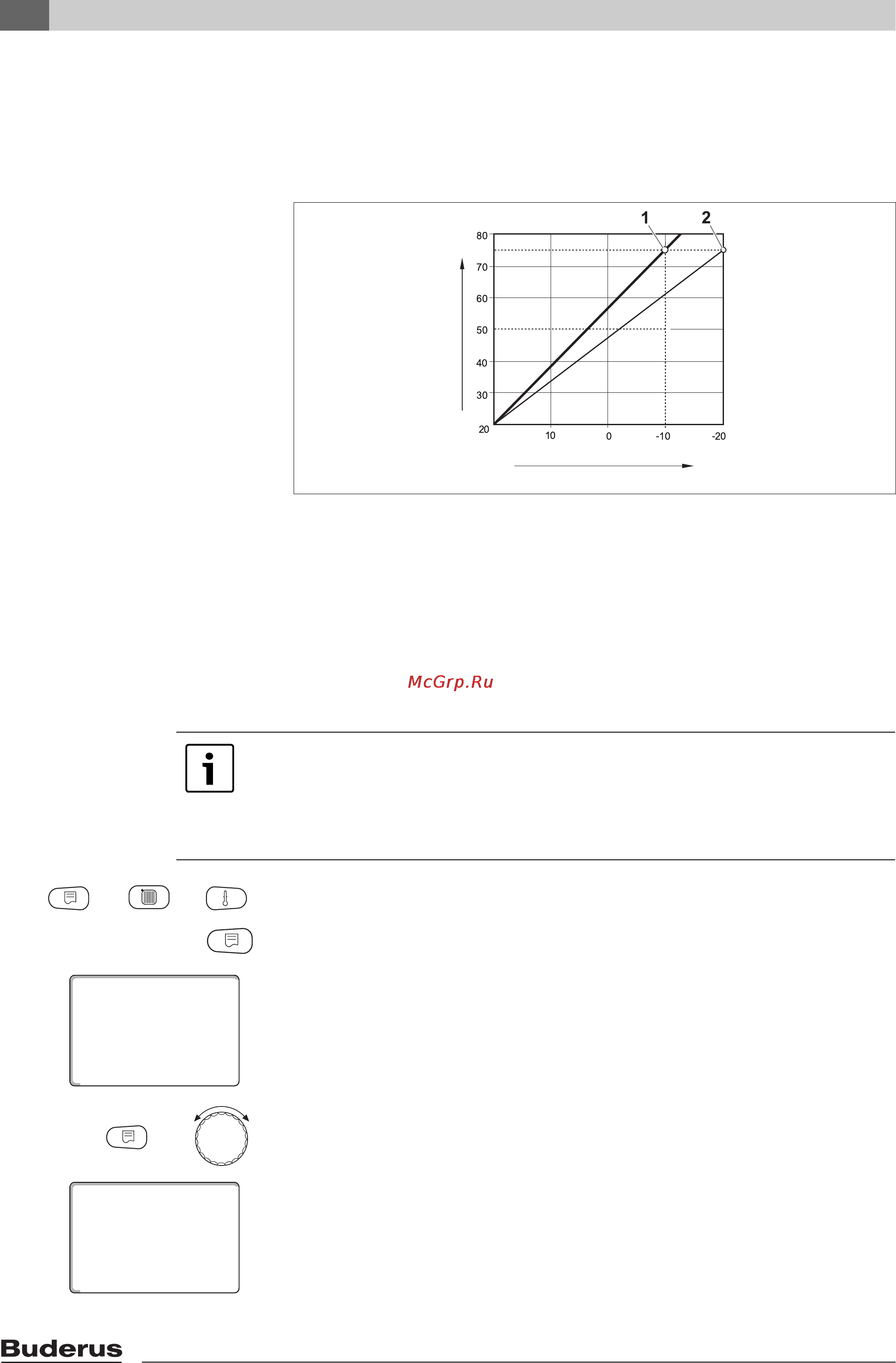

Рис. 13 Настройка отопительной кривой: угол наклона определяется
расчетной температурой и минимальной наружной температурой
T
minA
минимальная наружная температура
T
A
расчётная температура (температура подающей линии, которая должна
быть достигнута при минимальной наружной температуре)
1 настройка: рас
четная температура 75 °C, минимальная наружная температура
-10 °C (основная кривая)
2 настройка: расчётная температура
75 °C, минимальная наружная температура
-20 °C
[°C]
[°C]
T
minA
T
A
7 747 012 074-11.1RS
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Выберите минимальную наружную температуру для вашего региона
(среднее значение), таб. 3, стр. 31.
Если ваш
его регио
на нет в таблице, то возьмите значение из расчета
теплопотерь вашего дома.
+
+
OБЩИЕ ДAHHЫE
-10°C
MИH. HAP. t
+
OБЩИЕ ДAHHЫE
-12°C
MИH. HAP. t
