Параметры монитора
21
Logamatic 4324 - Оставляем за собой право на изменения!
81
21 Параметры монитора
В меню "Монитор" можно просмотреть все заданные и фактические
параметры. Приведённые здесь меню относятся только к системе
управления Logamatic 4324.
Некоторые параметры разделены наклонной чертой. Цифра перед
наклонной чертой является заданным значением соответствующего
параметра, цифра после наклонной черты - его фактическим значением.
Можно просмотреть параметры следующих компонентов:
• котла
Параметры котла на экране
Показываемые параметры зависят от выполненных настроек.
В меню "Мо
нитор", подменю "Котёл" можно посмотреть параметры котла.

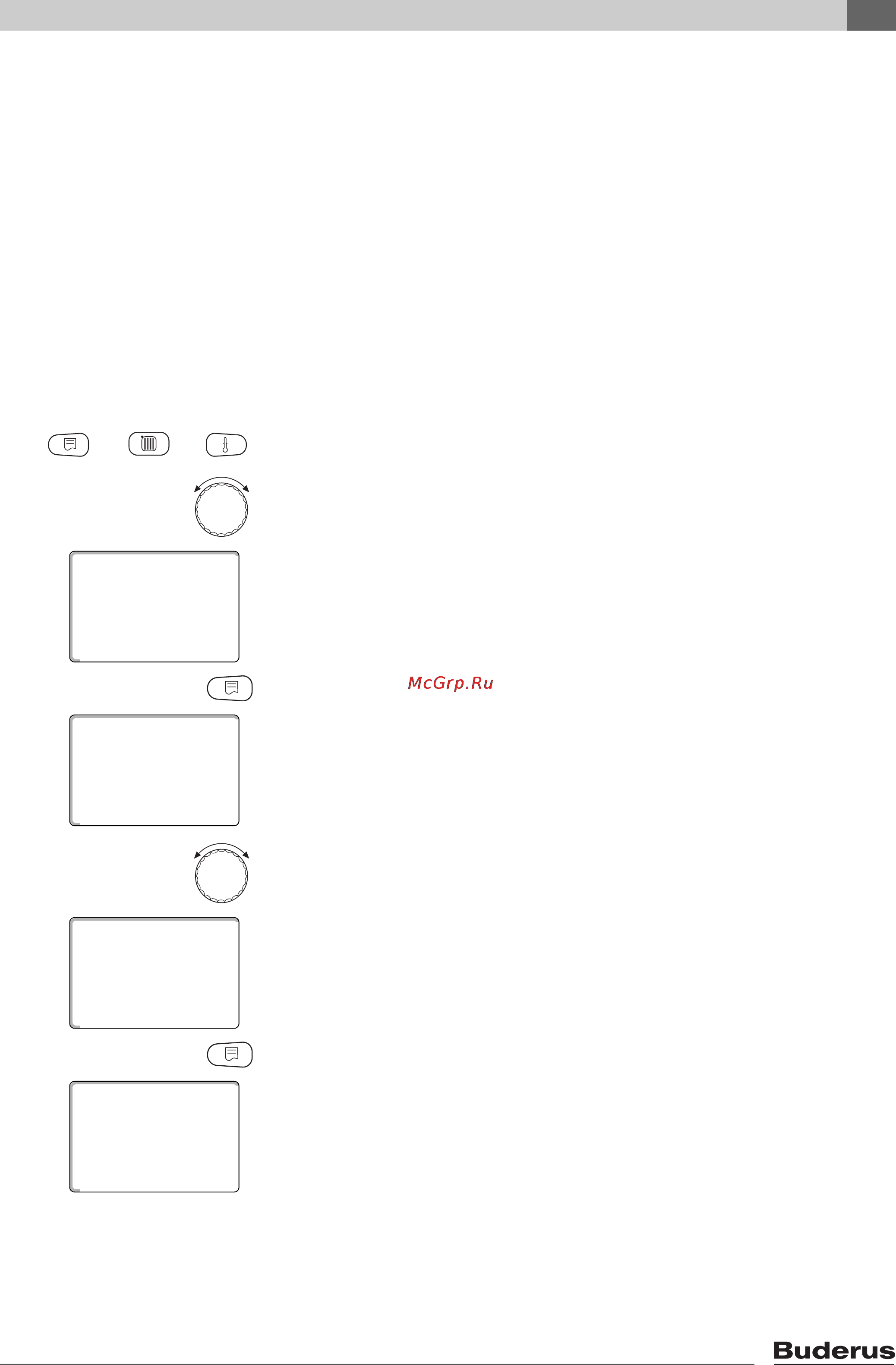

Вызовите сервисный уровень. На экране появляется первое главное меню
"OБЩИЕ ДAHHЫE".
Установите ручкой управления главное меню "MOHUTOP".
На экране показано выбранное главное меню.
Нажмите кнопку "Индикация".
На экране показано подменю "КОТЕЛ".
Установите ручкой управления нужное подменю
(здесь: "ПОДАЧА 60/59")
.
На экране показано вызванное подменю.
Нажмите кнопку "Индикация".
На экране показаны параметры котла.
Параметр "t УЧ. ИЗОЛ." показывает наружную температуру с учетом
заданной теплоизоляции здания, исходя из которой, рассчитывается
отопительная кривая.
+
+
СЕРВИСНЫЙ УРОВ.
МОНИТОР
МОНИТОР
КОТЕЛ
МОНИТОР KOTEЛ
КОТЕЛ 62
ПОДАЧА 60/59
МОНИТОР KOTEЛ
УХ. ГАЗ 0 МАКС 0
t УЧ.ИЗOЛ.12
HAPУЖH. 10
