Общие данные
12
Logamatic 4324 - Оставляем за собой право на изменения!
36
12.5 Выключатель сообщений о неисправностях
Сообщения о неисправностях можно выводить на экран пульта
управления МЕС2Н, если переключатель функционального модуля стоит
в положении
3.

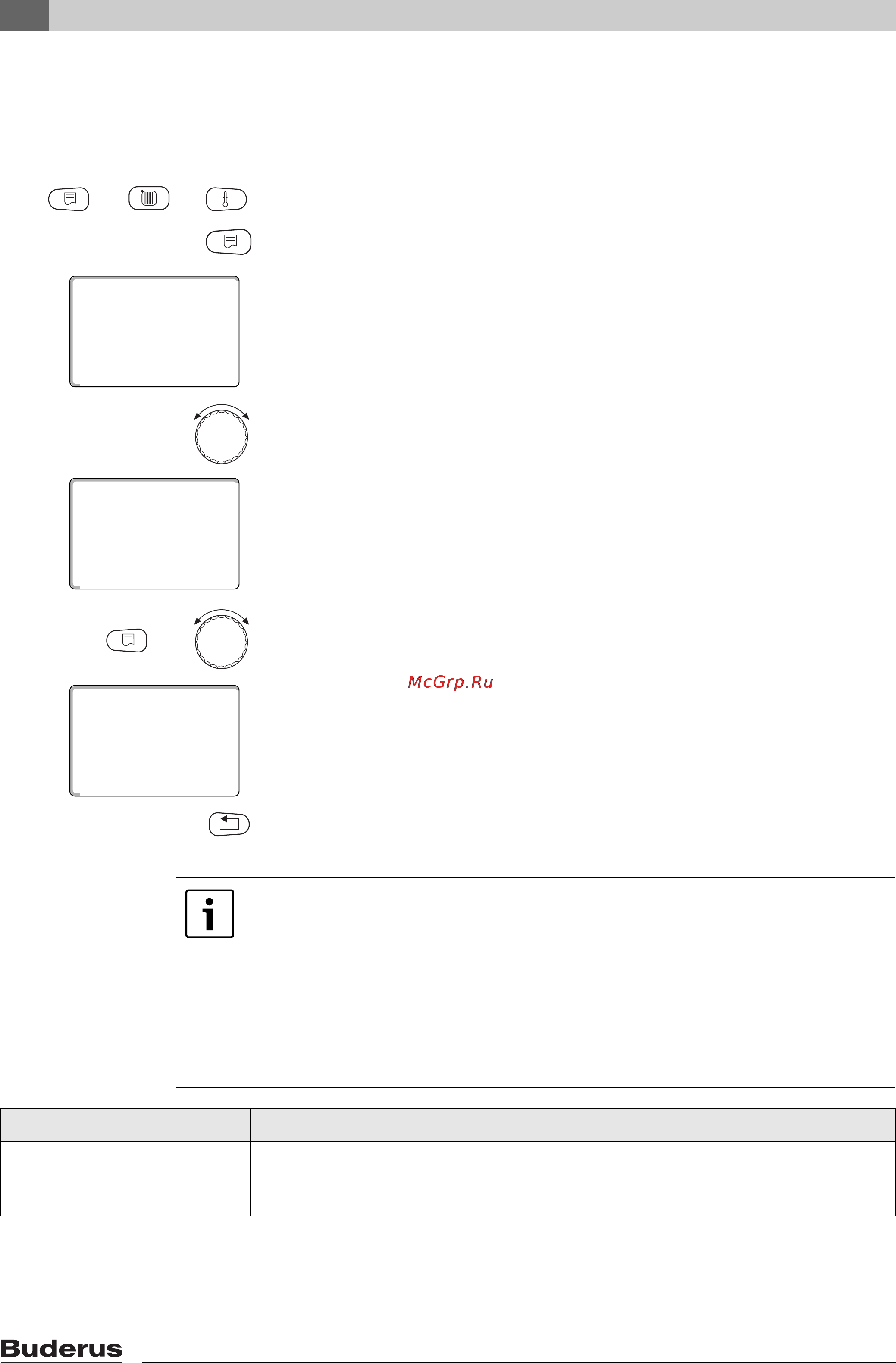

Вызовите сервисный уровень. На экране появляется первое главное меню
"OБЩИЕ ДAHHЫE".
Нажмите кнопку "Индика
ция" для
вызова подменю
(здесь: "MИH. HAP. t").
На экране показано вызванное под
меню.
Установите ручкой управления подменю "
СООБЩ. О НЕИСПРАВ.
ПЕРЕКЛЮЧАТЕЛЬ".
На экране показано вызванное под
меню.
Держите нажато
й кнопку "Индикация" и ручкой управления установите
нужное значение (здесь: "СООБЩ. О НЕИСПРАВ.").
На экране показано установленное зн
ачение.
Отпустите кнопку "Индикация" для со
хранения введённого значения.
Для возврата на вышестоя
щий уровень нажмите кнопку "Назад".
+
+
OБЩИЕ ДAHHЫE
-10°C
MИH. HAP. t
OБЩИЕ ДAHHЫE
НЕТ
ПЕРЕКЛЮЧАТЕЛЬ
СООБЩ. О НЕИСПРАВ.
+
OБЩИЕ ДAHHЫE
СООБЩ. О НЕИСПРАВ.
ПЕРЕКЛЮЧАТЕЛЬ
СООБЩ. О НЕИСПРАВ.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Если установлено "НЕТ", то при закрытой крышке появится только
предупреждение.
Если установлено "СООБЩ. О НЕИСПРАВ.", то со
общение заносится в
протокол ошибок.
При выборе "OБШ.COOБШ.HEUCП."
дополнительно общий сигнал
неисправности выводится через беспотенциальный контакт, например,
через функциональный модуль FM448.
Диапазон ввода Заводская установка
Выключатель сообщени
й о
неисправностях
НЕТ
СООБЩ. О НЕИСПРАВ.
OБШ.COOБШ.HEUCП.
нет
