Модули и их функции
7
Logamatic 4324 - Оставляем за собой право на изменения!
17
7.2 Сетевой модуль NM482
Нагрузочное сопротивление при соединении
нескольких систем управления
Для обеспечения беспер
ебойной передачи данных
между несколькими системами управления
необходимо установить нагрузочные сопротивления
на двух системах управления, удаленных друг от
друга на наибольшее расстояние.
Нагрузочное сопротивление находи
тся на
монтажной стороне сетевого модуля NM482 и
включается рычажным выключателем (Æ рис. 9, [2]).
Заводская установка:
рычажный выключатель
S1 разо
мкнут =
сопротивление отсутствует

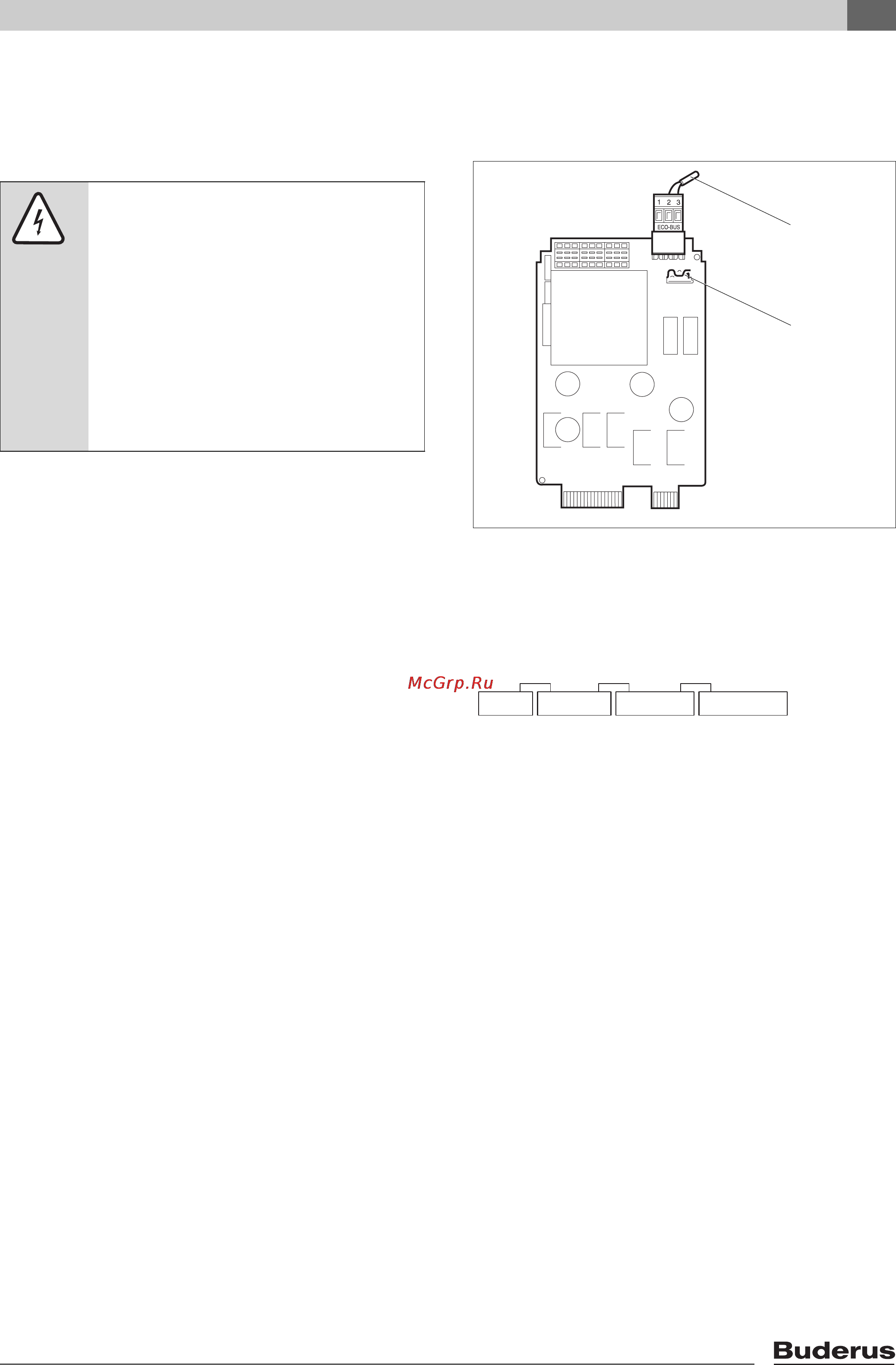

Рис. 9 Сетевой модуль NM482
1 Шина ECOCAN
1 Рычажный выключател
ь S1 (для нагрузочного
сопротивления). Заводская установка: разомкнут
1
2
Пример подключения нагрузочного сопротивления при
нескольких системах управления Buderus
Установить
сопротивле
Установить
сопротивл
Logamatic
R4324
Logamatic
R4324
Logamatic
R4324
Logamatic
R4324
ОСТОРОЖНО!
ОПАСНО ДЛЯ ЖИЗНИ
из-за возможного поражения
электрически
м током
B Все работы с элек
трооборудованием
должны проводить только
уполномоченные специалисты-
электрики.
B Перед тем, как открыть
систему
управления, отключите напряжение
на всех фазах и обеспечьте защиту
от случайного включения.
