Характеристики датчиков
25
Logamatic 4324 - Оставляем за собой право на изменения!
88

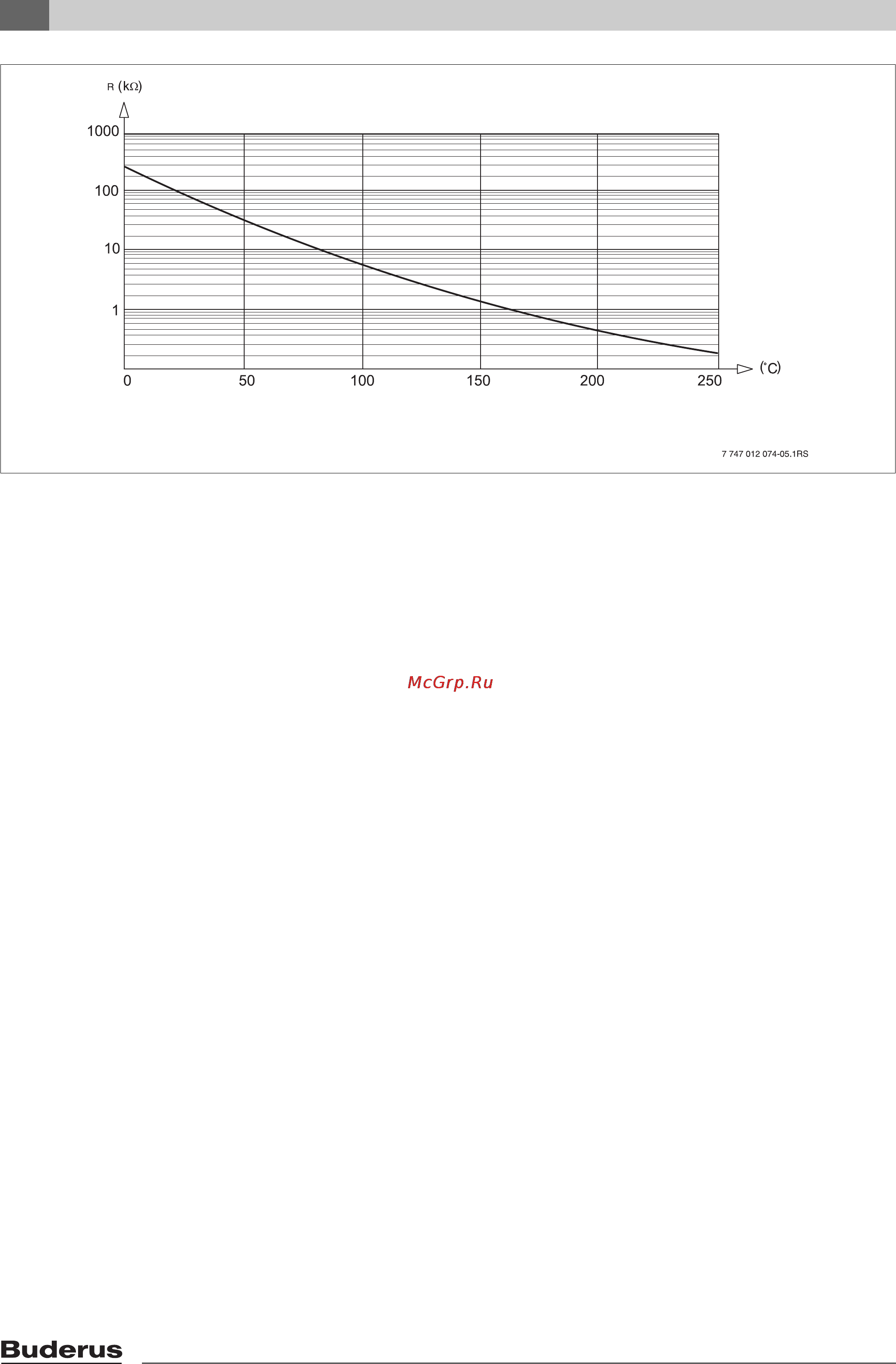

Рис. 20 Характеристика датчика температуры дымовых газов FG (действительна для всех систем управления
Logamatic 4ххх)
