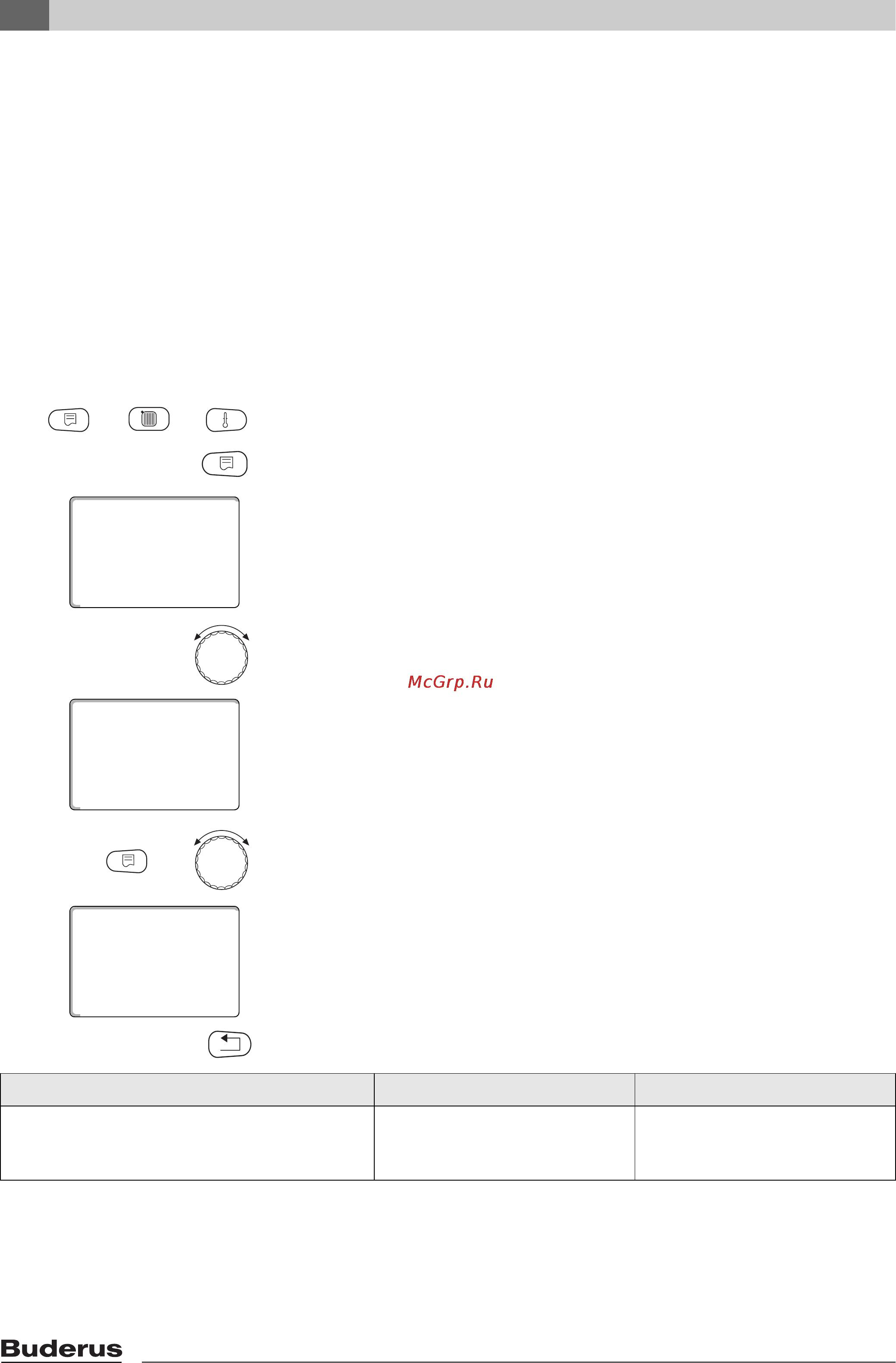

Buderus LOGAMATIC 4324 [32/92] Тип здания теплоизоляция
![Buderus LOGAMATIC 4324 [32/92] Тип здания теплоизоляция](/views2/1072863/page32/bg20.png)
Общие данные
12
Logamatic 4324 - Оставляем за собой право на изменения!
32
12.2 Тип здания (теплоизоляция)
Задавая тип теплоизоляции, вы определяете теплоаккумулирующую
способность здания. Разные строительные конструкции по-разному
сохраняют тепло. Эта функция настраивает отопительную систему на
реальную конструкцию здания.
Теплоизоляция здания делится на три группы:
Вызовите сервисный уровень. На экране появляется первое главное меню
"OБЩИЕ ДAHHЫE".
Нажмите кнопку "Индика
ция" для
вызова подменю
(здесь: "MИH. HAP. t").
На экране показано вызванное под
меню.
Установите ручкой управления подменю "
ТЕПЛОИЗ. ЗДАНИЯ".
На экране показано вызванное под
меню.
Держите нажато
й кнопку "Индикация" и ручкой управления установите
нужное значение (здесь: "ХОРОШАЯ").
На экране показано установленное зн
ачение.
Отпустите кнопку "Индикация" для со
хранения введённого значения.
Для возврата на вышестоя
щий уровень нажмите кнопку "Назад".
легкая = здания с низкой аккумули
рующей способностью, например,
сборные или щитовые дома,
средняя = здания со средней те
плоаккумулирующей способностью,
например, здания из пустотелых блоков,
хорошая = здания с высокой теплоаккумулирующей способностью
,
например, кирпичные дома.
+
+
OБЩИЕ ДAHHЫE
-10°C
MИH. HAP. t
OБЩИЕ ДAHHЫE
СРЕДНЯЯ
ТЕПЛОИЗ. ЗДАНИЯ
+
OБЩИЕ ДAHHЫE
ХОРОШАЯ
ТЕПЛОИЗ. ЗДАНИЯ
Диапазон ввода Заводская установка
Тип здания (теп
лоизоляция) лёгкая
средняя
хорошая
средняя
