Характеристики датчиков
25
Logamatic 4324 - Оставляем за собой право на изменения!
87
25 Характеристики датчиков
B Перед каждым измерением обесточьте
отопительную установку.
Проверка дат
чиков
B Отсоедините клеммы датчика.
B Измерьте омметр
ом сопротивление на кон
цах
провода датчика.
B Измерьте температуру датчик
а термометром.
С помощью диаграммы можно пров
ерить, имеется
ли соответствие температуры и сопротивления.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Для всех характеристик максимальный
допуск составляет 1 %/90 °C

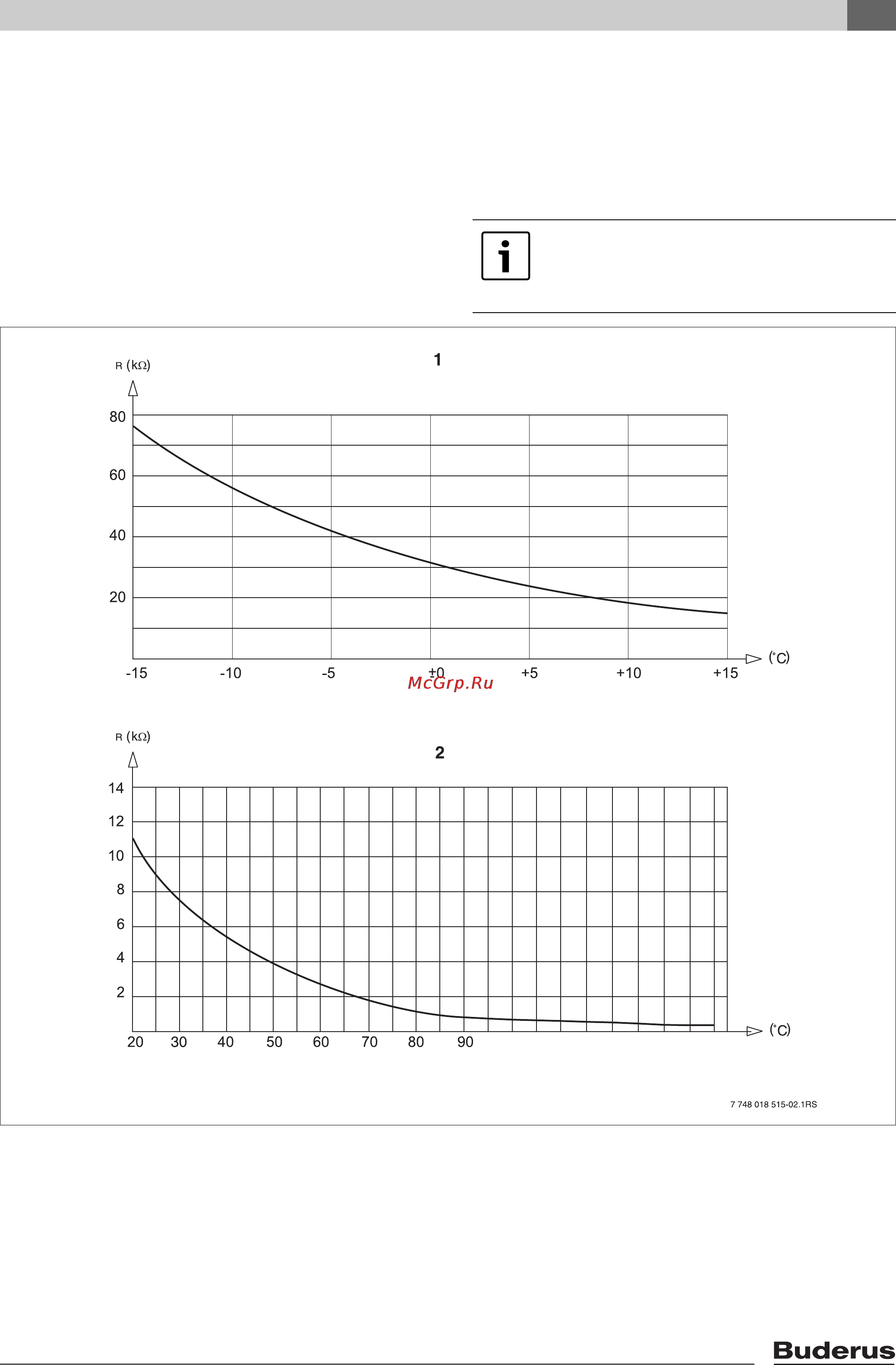

Рис. 19 Датчик наружной температуры и датчик котловой воды
1 Характеристика датчика наружной температуры (действительна для всех систем управления Logamatic 4ххх)
2 Характеристика датчи
ка температуры котловой воды и дополнительного датчика температуры (действительна только
для системы управления Logamatic 4324)
100
110
120
130 140
