Модули и их функции
7
Logamatic 4324 - Оставляем за собой право на изменения!
18
7.3 Модуль горелки и котлового
контура ZM437
Модуль ZM437 входит в базовую комплектацию
системы управления Logamatic R4324.
Переключате
ли на модуле предназначены только
для проведения сервисных работ и технического
обслуживания.
Если переключатели не стоя
т в положении
автоматического режима, то на MEC2H выходит
соответствующее сообщение, и загорается
индикация неисправности 0.
При ручном режиме функции р
егулирования
системы продолжают работать.
Функции горелки
Кнопка "Тест дымовых газов" Q
Нажимайте в течение нескольких секунд кнопку
"Тест дымовых газов". В течение 30 минут
отопление работает с повышенной температурой
воды в подающей линии.
Во время проведе
ния теста дымовых газов
попеременно мигают индикация о неисправности
0
и индикация летнего режима
1. Для прерывания
теста нажмите кнопку "Тест дымовых газов" ещё раз.
Переключатель горе
лки
По
ложения 0, Рука и предназначены
только
для установки ос
обых параметров
специалистами сервисной фирмы в случае каких-
либо неисправностей, например, при неисправности
регулирования или при проведении сервисных
работ и технического обслуживания.
Горелка может включа
ться непосредственно
переключателем. При этом регулирование
продолжает работать.
Для модуля ZM43
7 в качестве датчиков котловой
воды и обратной линии можно применять только
специальные высокотемпературные датчики
(особая маркировка).

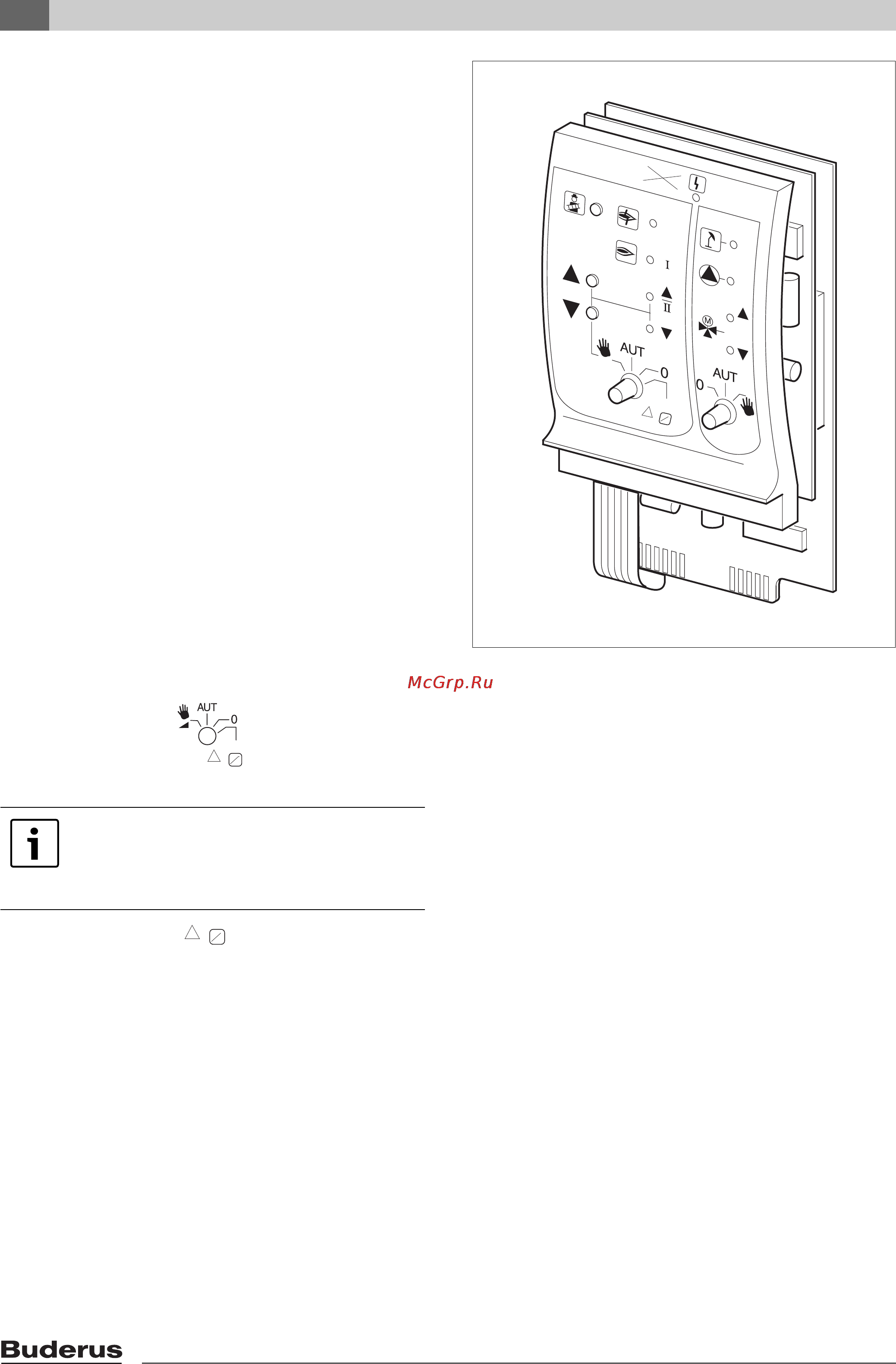

Рис. 10 ZM437
Индикация
0
Общий сигнал неисправности,
например, ошибка потребителя, ош
ибка
датчика,
внешние неисп
равности,
ошибка в элект
ропроводке, внутренняя
ошибка модуля, ру
чной режим.
Сообщения о неисправност
ях появляются
в виде текста на
пул
ьте управления MEC2H.
Све
тодиоды состояния го
релки
Индикация
9
Неисправность горелки
Индикация
A
Горелка работает
Индикация
U
Мощность модуляции повышается /
работает 2-я ступень
Индика
ция
V
Мощность модуляции снижается
Светодиоды функций
котлового контура
Индикация
1
Котловой контур в летнем режиме
Индикация
8
Работает насос котлового контура
Индикация
U
Смеситель открывает проход в направлении к
котлу
Индикация
V
Смеситель открывает проход в направлении к
отопительному контуру
TEST
T
B
!
105 ° MEC2H MEC
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
В нормальном режиме переключатель
должен стоять в положении "AUT”.
TEST
T
B
!
TEST
T
B
!
